CSM-MRL-7
Sommerデータロガー

概要
仕様
対応センサ

概要

CSM-MRL-7シリーズはSommer社により開発された各種センサに対応するデータロガーです。Sommer製電波式流速計、着氷検知センサの他アナログ、デジタル(RS-232,RS-485,SDI-12)、パルス入力に対応しています。専用無償ソフトCommanderにより計測設定を行うこととで誰でも手軽に計測を行うことが可能です。ハウジングはIP67等級で飛沫に対して保護されます。低消費電力設計で無電源環境での使用が可能です。

特徴

高信頼性、低消費電力:電源のない場所でのモニタリングに最適
バッテリー(内蔵および外部電池対応)とソーラーモジュールを組み合わせて単独運用が可能
チャージコントローラー内蔵(ソーラー最大40W、バッテリー最大50Ah12V)
Sommer社製各種センサに標準対応、社外センサも接続可能
バックライトディスプレイ付き
RS-232、RS-485またはBluetooth(技適取得済み)による設定可能
USBメモリまたはBluetooth(技適取得済み)によるデータ回収
4MB本体メモリ+最大32GBSDカードを内部に搭載可能
コンパクト、防水加工されたアルミニウムハウジング
3Gモデム(オプション)を内蔵した防水設計の筐体

ソフトウェア(Commander)

データロガーの設定は付属のCommanderソフトウェアで行います。

仕様

全般

スクロールすることができます

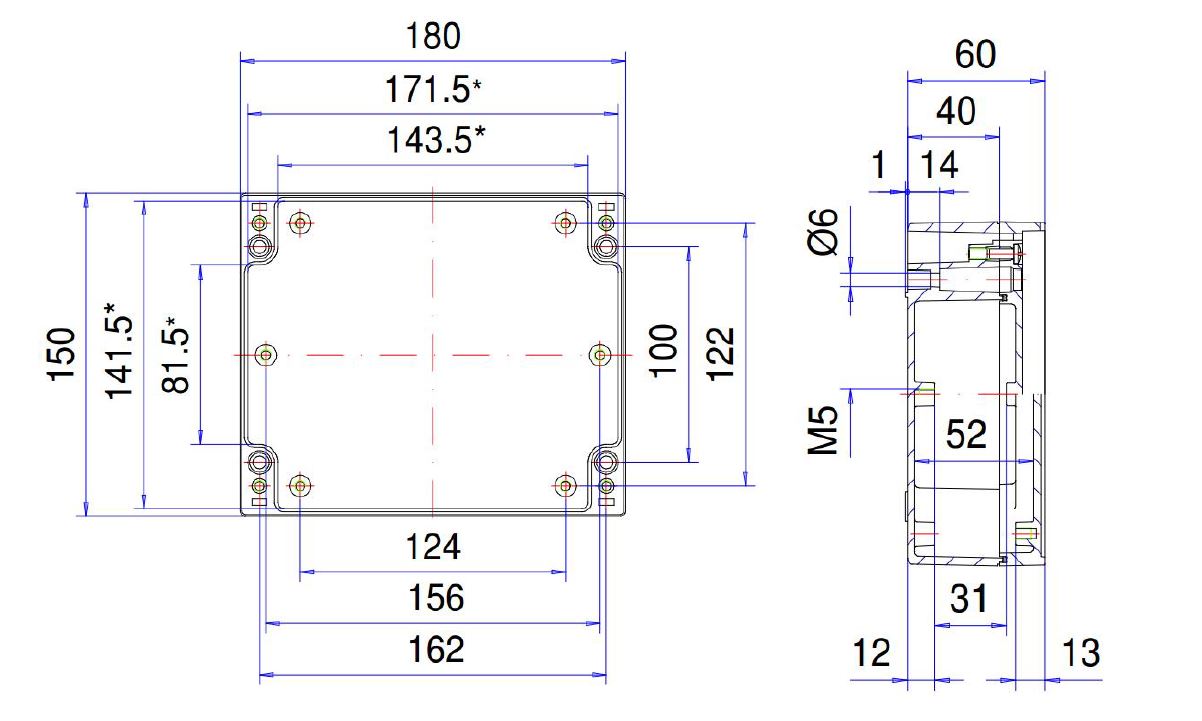

寸法	CSM-MRL-7: 180 x 150 x 60 mm CSM-MRL-7B (バッテリー内蔵タイプ): 180 x 150 x 60 mm (W x H x D)
ハウジング	アルミニウム(powder coated)
電源	internal battery (MRL-7B): gel battery, 12 V 4 Ah external battery: max 12 V / 50 Ah external power supply: 6 … 30 V DC integrated solar charge controller for solar panel with max 40 W / 12 V
センサ供給電源	5 /100 mA or 12 V / 200 mA
印加電圧	2.5 V (ポテンショメーター用)　max. 4 mA
ディスプレイ	液晶 2 x 16 文字 LED バックライト付き飛沫対応、高温度範囲対応
重量	5.4kg
本体ボタン	選択および入力用5個搭載
計測チャンネル	最大99項目
計測インターバル	1秒-24時間
本体メモリ	不揮発性4 MBメモリ (約500,000データ分) 32GBSDカード(書き込みのみ)
動作温度	-35℃～60℃
保管温度	-35℃～60℃

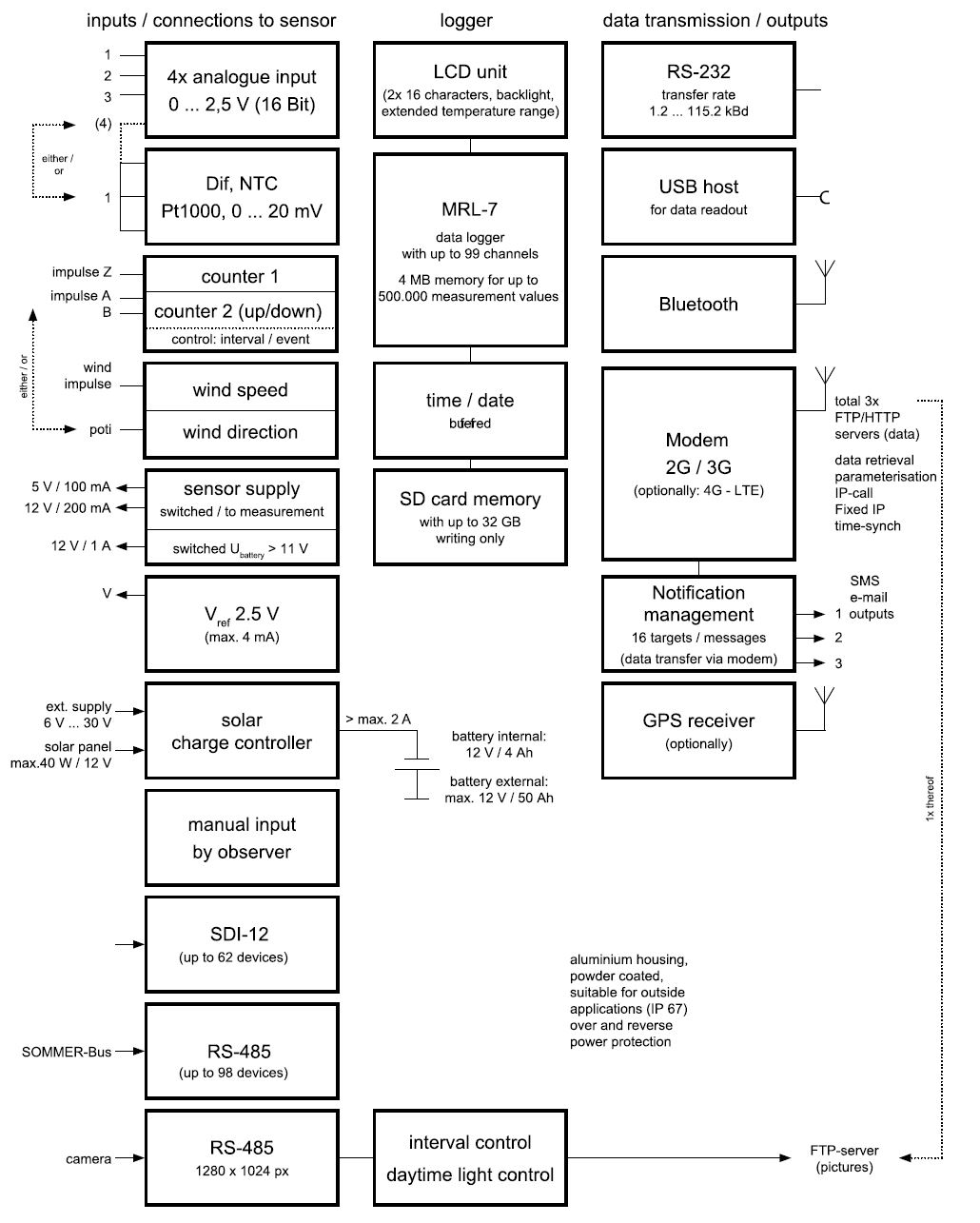

入出力

スクロールすることができます

入力	4 x アナログ電圧 0-2.5 V (thereof 1 x PT-100 4-wire connection, 1 x NTC, 1 x 0 … 0.3 V) 2 x 接点 1 x AC周波数(風速計用) 1 x ポテンショメーター用入力
デジタルセンサインターフェイス	1 x RS 485 (SOMMER-Bus / ASCIIプロトコル) 1 x RS-485 for web カメラ 1 x SDI-12
ユーザーインターフェイス	1 x RS-232: transfer rete 9.6 to 115 kBd　(設定、データ回収用) 1 x USB (データ回収用) 1 x Bluetooth
アナログ出力	3 x 接点　(アラート用)
データ転送	最大3つの異なる　http,ftpサーバー転送対応　*タイミングは個別設定可能
モデム(オプション)	2G,3G,LTE　*LTEは日本国内では使用できません
