CTD-Cyclops-7F
クロロフィル・蛍光センサー

▼ドキュメントダウンロード

概要

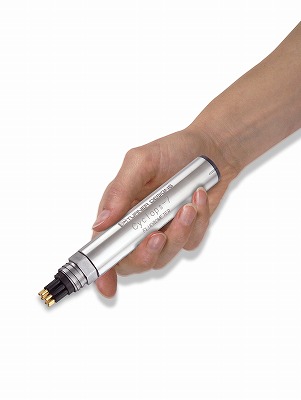

サイクロプス-7F は、従来の蛍光クロロフィル・センサーよりも安価でありながら高い性能を実現しています。サイクロプス-7Fのパフォーマンスとサイズは、高い性能のクロロフィル・センサーを必要とする海洋/陸水/環境分野、また蛍光染料ローダミンWTを用いた流量や漏水、拡散、滞留などの調査(ダイトレーシング)に最適です。小型ですが感度とダイナミックレンジを含む測定パフォーマンスに妥協はありません。貧栄養から富栄養水域まで、さまざまな環境の状況を的確に把握し高い感度で確実にクロロフィル蛍光を捕捉することができます。　サイクロプス-7は外部DC 電源で動作し、蛍光強度を0 ～ 5 V の電圧出力として外部のデータ・ロガなどに供給します。3つのレンジは外部からコントロールする事が可能です。クロロフィル(青色励起/赤色励起)とシアノバクテリア(フィコシアニン、フィコエリスリン)、ローダミンWT、CDOM/FDOM、濁度、油濁、トリプトファン用を用意しておりますが、カスタムバージョンも提供できます。

C-CR800データロガーシリーズと組み合わせて長期のだく度計測が可能になります。

データロガーとのパック製品はこちら

特徴

  • 超小型 クロロフィル-a センサー
  • 低コスト・省消費電力・ハイパフォーマンス
  • ワイド・ダイナミックレンジ　0 ～ 500 μ g/l Chl a
  • 濁度による影響を極限まで排除
  • データ・ロガ、ワイパー搭載可能

測定対象

  • 藍藻
    • 　- Phycoerythrin ( 海洋)
    • 　- Phycocyanin ( 淡水)
  • 溶存有機物( CDOM/FDOM)
  • クロロフィル in vivo
    • 　- 青色励起
    • 　- 赤色励起 ( 高 CDOM 水域)
  • 蛍光染料( Dye Tracing)
    • 　- フルオレッセイン
    • 　- PTSA
    • 　- ローダミン
  • 炭化水素(油濁)
    • 　- 原油
    • 　- 燃料油
  • 濁度 (Turbidity ISO 準拠)
  • 汚水、排水モニタリング
    • 　- 増白剤(Optical Brighteners)
    • 　- トリプトファンTryptophan
  • カスタム光学仕様に対応 : 260-900 nm

仕様

スクロールすることができます

温度範囲 室温 0 to 50 ℃
水温 -2 to 50 ℃
耐水圧 600m
出力電圧 0-5V DC
供給電圧 3 – 15V DC
測定レンジ: x100 CHL-a　0-5μg/L
x10 CHL-a　0-50μg/L　
x1 CHL-a　0-500μg/L
大きさ 14.48 x 2.23 cm ( ステンレス、チタン)
14.48 x 3.18 cm(デルリン)
重量 142g

その他の水質センサー

スクロールすることができます

対象 分解能 測定範囲 LED
(nm)		 励起フィルター
(nm)		 放射フィルター
(nm)		 消費電力
(mW @12V)
CDOM/FDOM 0.1 ppb** 0-1,500 ppb** 365 325/120 470/60 240
0.5 ppb*** 0-3,000 ppb***
クロロフィル in vivo 青色励起 0.03 μg/L 0-500 μg/L 460 465/170 696/44 240
赤色励起 0.3 μg/L 0-500 μg/L 635 <635 <695
Fluorescein Dye 0.01 ppb 0-500 ppb 460 400/150 545/28 145
Oil – Crude 0.2 ppb*** 0-1,500 ppb*** 365 325/120 410-600 250
Oil – Fine 3 ppb* 0-3,500 ppb* 275 <290 350/55 530
10 ppm**** 0-30 ppm****
増白剤 0.6 ppb*** 0-2,500 ppb*** 365 325/120 445/15 200
フィコシアニン(Phycocyanin)
　真水シアノバクテリア		 2 ppbPC 0-4,500 ppbPC 590 590/30 >645 160
フィコエルスニン(Phycocyanin)
　海水シアノバクテリア		 0.1 ppbPE 0-750 ppbPE 525 515-547 >590 270
PTSA Dye 0.1 ppb*** 0-650 ppb*** 365 325/120 405/10 320
ローダミンWT(Rhodamine Dye) 0.01 ppb 0-1,000 ppb 530 535/60 590-715 175
トリプトファン(Tryptophan for Wastewater Monitoring) 3 ppb 0-5,000 ppb 275 – 350/55 540
だく度(Turbidity) 0.05 NTU 0-1,500 NTU 850 850 850 120
* 1,5-Naphthalene Disulfonic Disodium Salt
** Quinine Sulfate
*** PTSA (1,3,6,8-Pyrenetetrasulfonic Acid Tetrasodium Salt)
**** BTEX (Benzene, Toluene, Ethylbenzene, Xylenes
PC Phycocyanin pigment from Prozyme diluted in Deionized water
PE Phycoerythrin pigment from Prozyme diluted in Deionized water
