サーモパイル(熱電堆)とは?熱電対との違いと動作原理を解説

はじめに

サーモパイルは、熱流束センサーや日射計といった高精度な計測機器に欠かせない、心臓部とも言える部品です。日本語では熱電堆（ねつでんたい）とも呼ばれ、その基本的な機能は「温度差」を「電圧」に変換することです。

この記事では、サーモパイルがどのように機能するのか、その基本構成要素である「熱電対」から順を追って分かりやすく解説します。

Step 1. サーモパイルの基本部品「熱電対」

サーモパイルを理解するには、まずその部品である熱電対を知る必要があります。

熱電対は、電気伝導率が異なる2種類の金属をつなぎ合わせた構造をしています。この接合部に温度差が生じると、ゼーベック効果という物理現象により、温度差に比例した電圧が発生します。

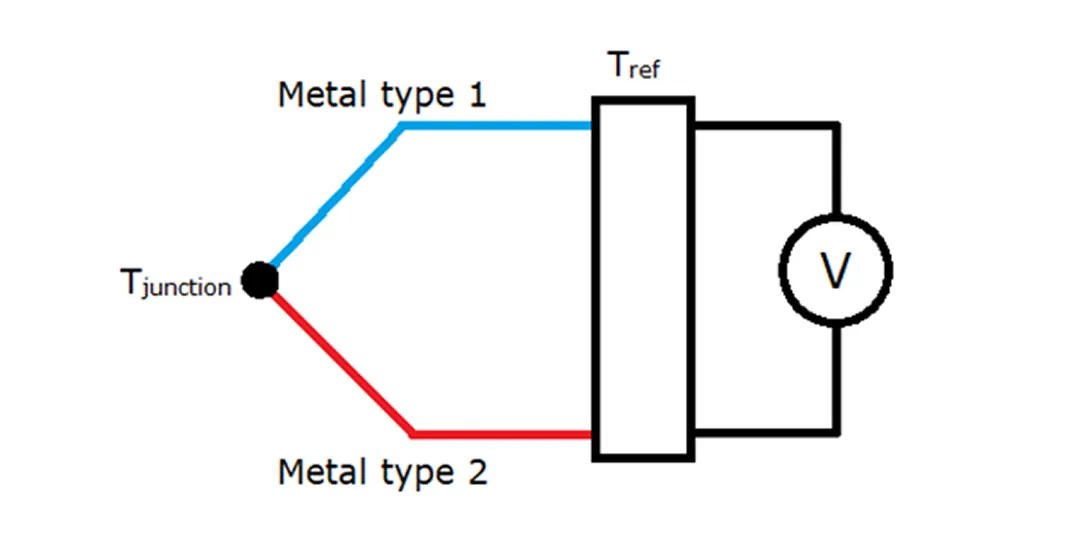

図1のように、片方の接合部（測定点：Tjunction）と、もう片方の基準となる点（基準点：Tref）の間に温度差があれば、電圧Vとして測定できます。しかし、1つの熱電対で発生する電圧はミリボルト（mV）単位と非常に小さく、この微小な信号を正確に測定することは困難が伴います。

Step 2. 信号を増幅する「サーモパイル（熱電堆）」

この熱電対の弱点を克服するのがサーモパイル（熱電堆）です。

サーモパイルは、多数の熱電対を電気的に直列接続した構造になっています。熱電対を直列に繋ぐことで、個々の熱電対が発生させる電圧が足し合わされ、最終的な出力電圧がN倍（N=熱電対の数）に増幅されます。

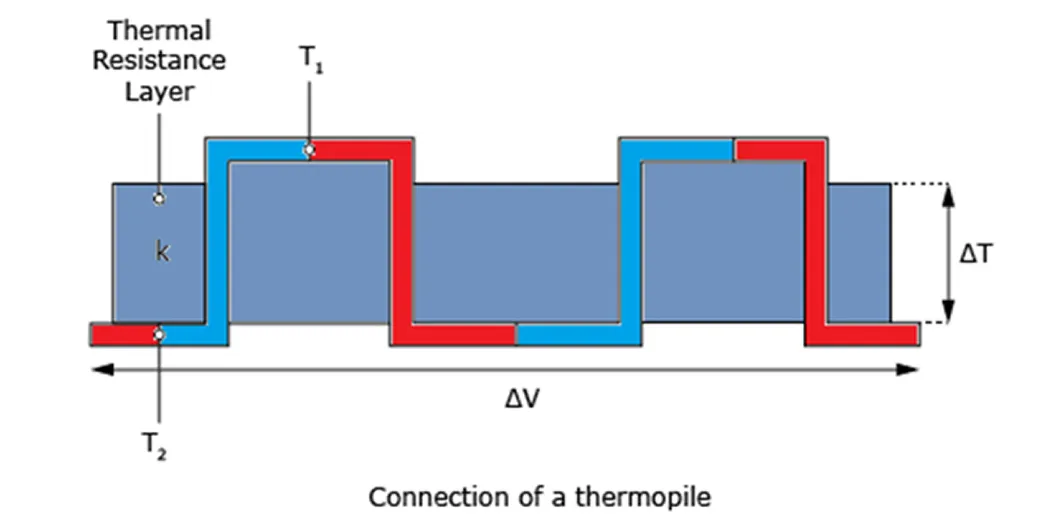

これにより、単一の熱電対よりもはるかに高感度で、温度差の変化を捉えやすいセンサーが実現します。 図2は、熱抵抗層を挟んで熱電対が直列に接続されたサーモパイルの構造を示しています。

また、ゼーベック効果を利用しているため、サーモパイルは外部電源を必要としない「パッシブセンサー」であることも大きな利点です。

サーモパイルの応用例：日射計

サーモパイルは、その高感度な特性を活かして、熱流束センサーだけでなく、日射計のような精密機器にも使われています。

日射計では、黒色コーティングされたサーモパイルの受光面に太陽光が当たると、光エネルギーが熱に変換され、温度が上昇します。これにより、受光面（高温側）と日射計本体（低温側）との間に温度差が生じ、太陽放射の強さに比例した電圧が発生します。

この電圧を正確に校正することで、気象研究や太陽光発電（PV）システムの性能監視に不可欠な、太陽放射照度を高い精度で測定できるのです。

まとめ

• 熱電対は、2種類の金属を使い、ゼーベック効果によって温度差を微小な電圧に変換する基本部品です。
• サーモパイル（熱電堆）は、その熱電対を多数直列に接続することで、出力電圧を増幅させ、高感度な測定を可能にしたセンサーです。
• サーモパイルは、その高感度・パッシブという特性から、熱流束センサーや日射計など、高精度な計測機器のコア技術として広く利用されています。
