熱評価システム

クリマテックからのご提案

シート状熱電対センサと薄膜熱流センサを使用するとともに、熱にかかわる短波・長波放射および風を計測するシステムをご提案します。
熱流計測で、対流の影響を除外できるオプションのステッカをお勧めします。
LTEルーターにてシステムをインターネットに接続し、リアルタイムモニタリングを可能とします。

センサ構成

スクロールすることができます

機器名	型式
薄膜熱流センサ + ”黒”および”金”ステッカ	CHF-FHF03/04
シート状熱電対センサ	CTC-STC
4成分放射収支計	CHF-NR01
日射計	CHF-SRシリーズ
2成分デジタル超音波風速計	CYG-91000

計測部・通信部仕様

スクロールすることができます

項目	型番・仕様
データロガー	C-CR1000X 2GBマイクロSDカード保存
20ch熱電対入力モジュール	C-TEMP120 最大10Hzの計測、24bitのA/D変換
通信機	C-KTY22 LTE回線を用いた常時インターネット通信
データ回収	CDaCSによるクラウドデータ回収(10分毎)
電源	AC100V

計測仕様

スクロールすることができます

計測項目	計測仕様
熱流	10秒瞬時値計測
表面温度
短波放射
長波放射
風速	1秒瞬時値
風向

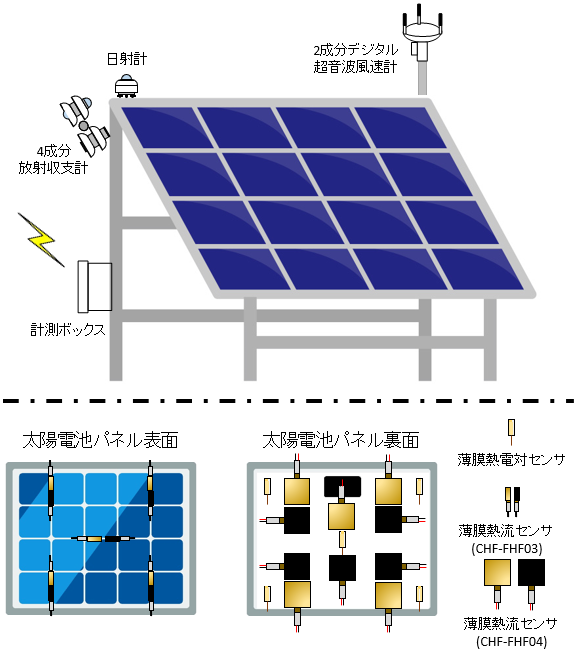

設置イメージ
