CVS-WXT530

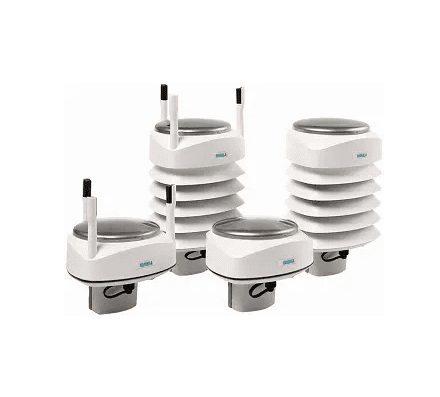

複合気象センサー(CVS-WXT536/WXT530シリーズ)

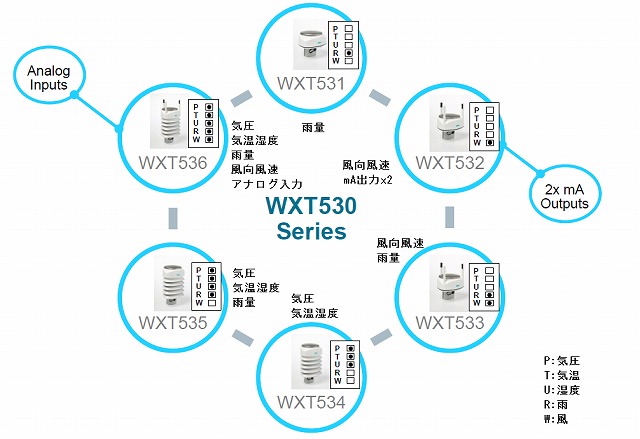

測定要素

WXT536

WXT535

WXT534

WXT533

WXT532

WXT531

雨

○

○

○

○

風向風速

○

○

○

気圧、気温、湿度

○

○

○

オプション

WXT536

WXT535

WXT534

WXT533

WXT532

WXT531

設定ソフト, USBケーブル

○

○

○

○

○

○

USB RS-232/485 cable(1.4m)

○

○

○

○

○

○

マウティング　キット

○

○

○

○

○

○

避雷器

○

○

○

○

○

○

鳥除け

○

○

○

○

○

○

ケーブル(2,10m)

○

○

○

○

○

○

ヒーター

○

○

○

○

○

アナログ入力

○

mA出力

○

測定範囲

測定原理

 備　考

風速

0…60m/s

超音波方式

積雪時は計測できません。

積雪地ではヒータオプション

を選択してください。

風向

0…360°

温度

-52…+60℃

静電容量方式

温度センサーは高温度での精度低い。センサーユニット(温度・湿度・気圧)は2年に1回交換を推奨。

湿度

0…100%RH

気圧

600～1100hPa

降水強度

0～200mm/h

雨粒衝撃を
電圧感知

雪は計測できません。

瞬間雨量強度を計測可能。

降水以外の衝撃(例:砂)も降水

と判断する可能性があります。

動作温度

-52…+60℃

出力

デジタル

供給電源

6～24VDC(ヒーターなし)

12～24VDC(ヒーター付き)

消費電力
(12VDCにおいて)

3mA(標準出力インターバル

風速

風向

測定範囲

0～60m/s

0～360°

応答時間

0.25秒

0.25秒

表示項目

平均値、最大値、最小値

平均値、最大値、最小値

精度

10m/sにおいて±3%

10m/sにおいて±3°

分解能

0.1m/s

1°

出力単位

m/s、km/h、mph、knots

測定フレーム

1～3600秒(=60分)1秒ステップ

サンプル周波数

1,2,4Hz

更新インターバル

1～3600秒(=60分)1秒ステップ

降水量

測定方法

最後にリセットしてからの積算降水量

検知面の面積

60 cm2

分解能

0.01 mm

精度

5%*

表示単位

mm、in

降水時間

測定方法

降水が検知されていた時間(10秒毎)

分解能

10秒

降水強度

測定方法

10秒ステップで、1分間移動平均

範囲

0～200mm/h

分解能

0.1 mm/h

表示単位

mm/h、in/h

ひょう

測定方法

単位面積あたりの積算ヒット数

分解能

0.1ヒット数/cm2, 1ヒット

表示単位

ヒット数/cm2、ヒット数

降ひょう時間

測定方法

ひょうが検知されていた時間(10秒毎)

分解能

10秒

降ひょう強度

測定方法

10秒ステップで、1分間移動平均

分解能

0.1ヒット数/cm2h 1ヒット/h

表示単位

ヒット数/cm2 h、ヒット数/h

気圧

測定範囲

600～1100hPa

精度

±0.5hPa(0～+30℃において

±1hPa(-52～+60℃において)

分解能

0.1hPa、10Pa、0.0001bar

0.1mmHg、0.01inHg

出力単位

hPa、Pa、bar、mmHg、inHg

気温

測定範囲

-52～+60℃

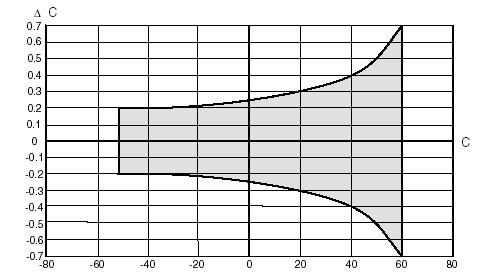

測定範囲に対応する精度(下図参照)

±0.3℃

分解能

0.1℃

出力単位

℃、°F

湿度

測定範囲

0～100%RH

精度(+20℃において)

±3%RH(0～90%RH)

±5%RH(90～100%RH)

分解能

0.1%RH

気圧/温度/湿度(PTU)の更新インターバル

1～3600秒(60分)

更新インターバル

1秒ステップ

メンテナンス

(PTUモジュール交換)

2年毎推奨
(過酷な用途の場合)

要素

要素

入力種類
入力インピーダンス

印加電圧

分解能

温度

Pt1000

2線、4線

2.5V

16bits

日射量

0-25mV

4MΩ

-

12bits

電圧

0-25.V

0-5V

0-10V

>10kΩ

-

12bits

雨量パルス

0-100Hz

18kΩ

3.5V

風速

0-20mA/4-20mA

風向

0-20mA/4-20mA

負荷抵抗

最大200Ω

更新

4Hz

自己診断

電源のセルフチェックパラメーター出力

起動時間

<5秒(電源投入から最初の有効出力まで)

デジタル出力

RS-232, RS-485, RS-422,SDI-12

通信プロトコル

SDI-12v1.3

Modbus RTU

ASCII(自動、ポーリング)

NEMA-0183v3.0(with query option)

動作温度範囲

-52～+60℃

保管温度範囲

-60～+70℃

動作湿度範囲

0～100%RH

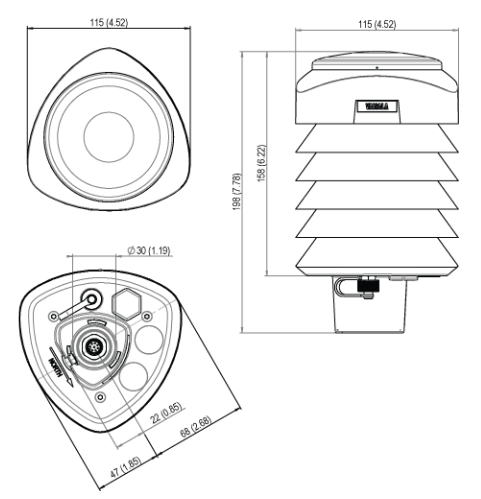

取付ポール径

30mmφ

材質

本体:ポリカーボネート(グラスファイバー入り)

降水感知プレート:ステンレス

質量

650g

防水性能

ハウジング:IP65

取付キット付のハウジング:IP66

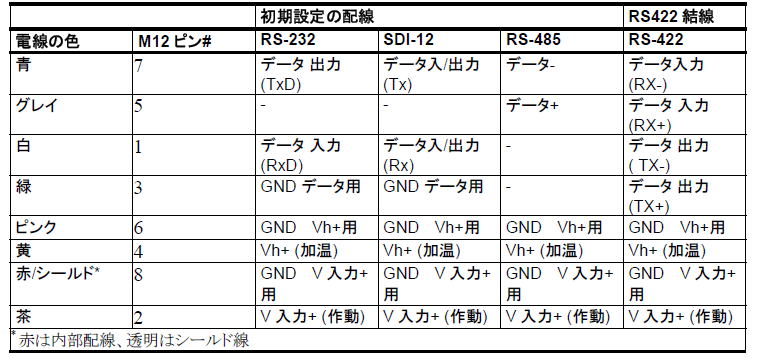

ケーブル

端子台式が標準

コネクター式をオプション選択可能

コネクター付ケーブル　2m、10m(オプション)

設　定

専用メンテナンス用ポートにてハイパーターミナル経由、設定可能(通信ケーブル別途)

専用通信ソフトもあり(オプション)

その他オプション

取付用アダプター(北を保持)

ヒータ

鳥除け

供給電源

6～24VDC

消費電力

最小(12VDCにおいて)

0.1mA@12VDC(SDI-12 standby)

最大(6VDCにおいて)

15mA@6VDC(全項目の連続出力時)

標準(12VDCにおいて)

3.5mA@12VDC(既定インターバル時)

複合気象センサーヒータ用電源

12-24VDC(-10%～+30%)

0.8A@12VDC, 0.4A@24VDC

12-17VAC(-10%～+30%)

1.1A@12VACrms, 0.8A@17VACrms
