CYG-61402V/61402L
気圧計
▼ドキュメントダウンロード
概要

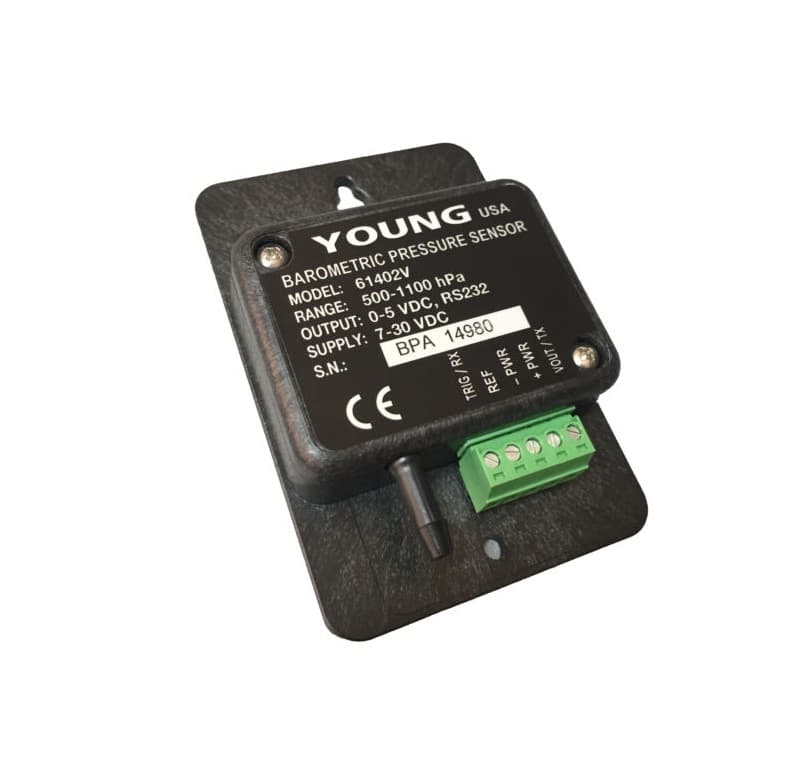

CYG-61402は、屋内外のさまざまなアプリケーションに対応するコンパクトな気圧計です。
シリアル・アナログ出力を併せ持っていますが、アナログの出力の選択によって、電流出力のCYG-61402Lか、電圧出力のCYG-61402Vとなります。アナログ出力は、PCとの通信によってレンジの設定が可能です。防水ケースはオプションで用意されています。

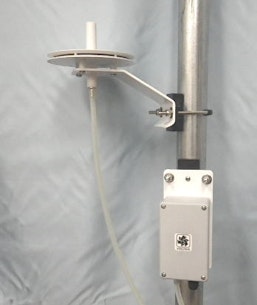

と屋外ケース(CYG-61360)
CYG-61002プレッシャーポートは、風による気圧計測に与える影響を極力少さくするために工夫された圧力取り入れ口です。
20m/sの風の中では、気圧計測値は3hPa程度のエラーが発生し、気圧計測上で重要な荒天時のデータの信頼性が損なわれてしまいます。このプレッシャーポートを使用することで、20m/s時でも誤差を0.5hPa以下に押さえることができます。
仕様
スクロールすることができます
| 型 式 | CYG-61402V | CYG-61402L |
| 計測レンジ | 500-1100hPa | |
| 分解能 |
0.01hPa(デジタル) 12-bit(アナログ) ※1/4000 |
|
| デジタル精度 |
±0.2hPa(25℃) ±0.3hPa(-40℃～60℃) |
|
| アナログ精度 |
0.05% FS 0.0017% FS/℃ |
|
| 長期安定性 | 0.08%FS/year(0.5hPa/year) | |
| アナログ出力 |
0-5V 0-2.5V |
4-20mA |
| デジタル出力 | RS-232C |
RS-232C RS-485 SDI-12 |
| 出力レート | 2.0Hz(max) | 1.8Hz(max) |
| 動作温度範囲 | -40～60℃ | |
| 電源 |
7-30VDC Vout 3.6mA RS-232 7.6mA |
7-30VDC 4-20mA 25mA RS232/485 8.5mA SDI-12 1.5mA |
| 寸法・重量 | 90×60×20mm 44g | |
| オプション |
屋外用防水ケース:CYG-61360 プレッシャーポート:CYG-61002 |
|
電流計測について
電流信号を出力する変換器には、4線式と2線式があります。
スクロールすることができます
| 4線式 | 2線式 |
 |
 |
| 4線式では、電源2線と信号2線が分かれています | 2線式では、供給電源の消費電流がそのまま電流信号(4～20mAなど)になります。 |
| ※ <注意>端子の並び方、呼び方は機種によって異なります。 | |
