販売終了

CHF-TCOMSYS01
熱環境計測システム

概要

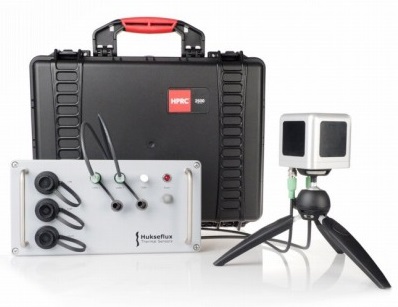

人の熱環境計測システム:新発想による、熱環境計測センサー

CHF-TCOMSYS01は、人間の熱的快適性につながる「原因と影響」の理解と定量化に役立つ測定システムです。
本体は33℃の温度で安定化されているため、人間の温熱感覚を比較的直接測定できます。 本質的に、CHF-TCOM01は小型の熱マネキンであり、革新的なホットキューブ法により測定します。
CHF-TCOM01を一定の温度に保つために必要なヒーター電力が主要な測定値です。 5つの熱流センサーと黒体吸収体を組み合わせることで、さまざまな方向からの熱の詳細な収支状況を提供し、対流および放射の非対称性を適切に示します。
他の測定値は、本体温度、気温、相対湿度です。標準構成では、システムはMCU(測定および制御ユニット)とCHF-TCOM01センサーで構成されます。 MCUは、EtherNetの直接接続と「Ethernet over USB」を提供します。 CHF-TCOM01はセンサー単体としても使用できます。

特長

  • 人間に対する熱環境の直接測定
  • 測定環境 10~25℃

仕様

スクロールすることができます

システム全体

型式 CHF-TCOMSYS01
測定要素

熱量(定温にするための)

熱フラックス(5面)

気温、湿度、本体温度

定温温度 33℃(ユーザー設定可能)
ケーブル 1.5mx2本
動作温度 10~25℃
保存温度
表示 ブラウザー
立ち上がり 10分

センサー

型式 CHF-TCOM01
重量 1.12kg
温度センサー 10kΩサーミスタセンサ
防水性 IP65
設置

三脚 1/4″20UNCネジ

Pixi EVO 三脚付属

MCU
コントローラー

型式 CHF-TCOMSYS01-MCU
操作 ブラウザー
I/F EtherNet/ EtherNet over USB
精度 0.8W/m2
電源  10-16VDC
保存領域 2GB

参考

スクロールすることができます

黒球温度計

上記センサーを利用した、内部両面測定用

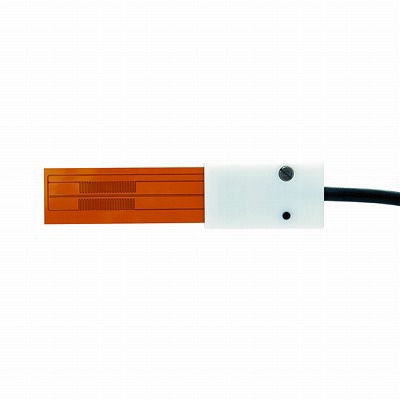

熱特性センサー
