CYG-43502

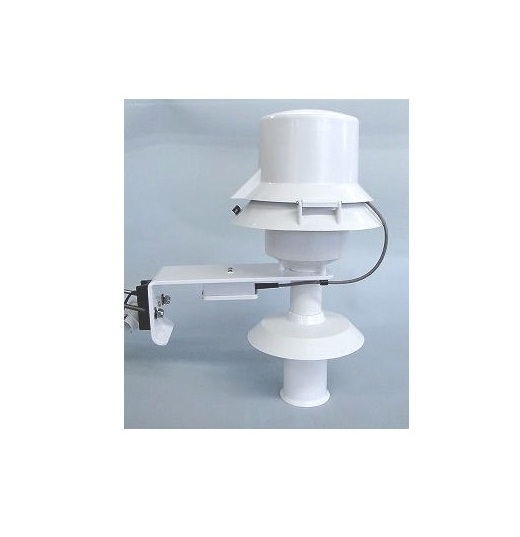

ヤング強制通風筒
▼ドキュメントダウンロード
概要
ヤング強制通風筒は、日射・赤外放射を効果的に反射、正確な気温計測を可能にしています。白色の耐紫外線性のプラスチック製で、とくにセンサー感部は2重遮蔽となっており、熱伝導・反射に十分に考慮しています。センサー遮蔽部は小型になっており、放射を受ける表面積が、できるだけ小さくなるように設計されています。ファンモーターは、高耐久のブラシレスのタイプです。
回転数に比例したパルス出力(オープンコレクタ)により、ファンの回転状況をチェックして、故障を早期に検知する事が出来ます。
仕様
スクロールすることができます
| 型名 | CYG-43502 | 備 考 |
| 適応センサータイプ | 24mmφまで | 各種アダプターあり |
| 放射による誤差 | 0.2℃rms (@1KW/m2) | 1000W/m2時 |
| 吸入風速 | 5～11m/s | センサー径による |
| 材質・構造 |
ABS樹脂シールド 白色塗装アルミ金具 |
|
| 大 き さ |
全高330mmH*全径200φ シールド 70mmφ*230L ブロアーケース 170mmφ*110H |
|
| 重 さ | 約1.1kg | |
| ファン電源・電力 | DC12-14V/500mA | ACアダプタ(800mA容量)付属 |
| ファン回転数出力 |
オープンコレクタ 2pulse/REV Vcc = + 30V max Ic = 10mA max Ic = Vcc / RL |
1回転2パルス |
| ファン寿命 | 80,000hrs |
連続運転時(設計値) @25℃ |
| 取り付けパイプ径 | 25～69mm |
ステンレスバンドクランプ 写真はUボルトタイプで50φまで |
| 対応可能センサー | 温湿度センサー(CVS-HMP155) |
左記以外はオプションで対応 お問い合せください |
| 在庫状況 | 上記センサー用は1台程度在庫有り | オプション対応は1～1.5ヶ月 お問い合わせください |

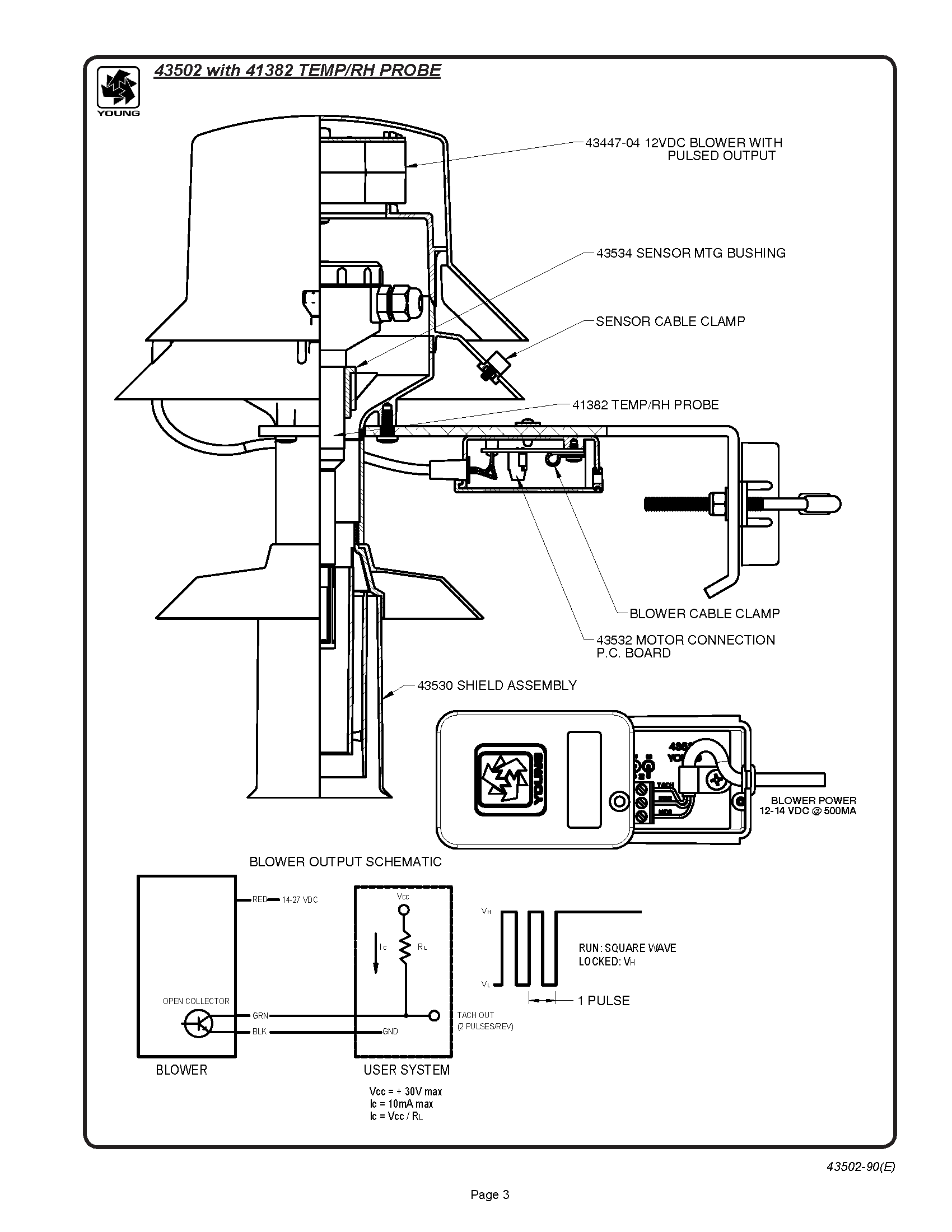

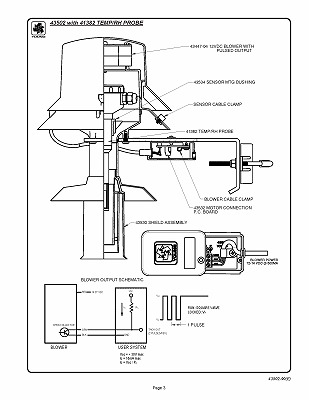

| 図面 |  |

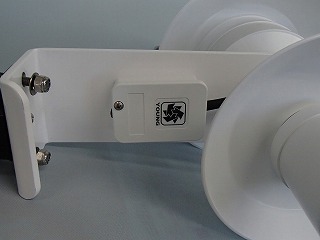

接続ボックス |
配線
スクロールすることができます
| 接続ボックス表示 | 意味 | 付属ACアダプターの線色 | 注意 |
| TACH | ファン回転パルス出力 | なし | |
| POS | DC12-14V 電源+ | 赤 | 電源供給ケーブルは500mA程度流れるので、太めのケーブルを使用してください |
