CZG-MWS3000
複合気象センサー(CZG-MWS3000)

▼ドキュメントダウンロード

概要

　CZG-MWS3000は、コンパクトな固定式の複合気象センサーです。温度、湿度、気圧、風速、風向、降水量の測定が可能です。
筐体は高強度で紫外線耐候の合成ABS樹脂が使用されており、様々な過酷な環境に適応し長期の屋外使用に適しています。またコストパーフォーマンスに優れ、既存の複合気象センサに比べ大幅なプライスダウンを実現いたしました。気象学、水文学、生態気象学、環境気象学、スマートシティ、など様々な用途に広く使用できます。

センサは出荷時にトレーサブルな校正が行われます。温度、湿度、風向、風速には校正レポートが付属いたします。

技術仕様

スクロールすることができます

温度
温度測定範囲	-30℃~50℃
温度測定精度	±0.3℃,±0.2℃(5℃~35℃)
温度分解能	0.1℃
湿度
湿度測定範囲	0~100%RH
湿度測定精度	±3%RH(10%RH~90%RH), ±5%RH(90%RH~100%RH)
湿度分解能	0.1%RH
気圧
気圧測定レンジ	300hPa~1100hPa
気圧測定精度	±0.3hPa(0℃~50℃),±0.5hPa(-30℃~0℃)
気圧分解能	0.1 hPa
風速
風速測定範囲	0~50m/s
風速測定精度	±0.5 m/s(0~15m/s),±4%(>15m/s)
風速分解能	0.1m/s
風向
風向測定範囲	0~360°
風向測定精度	±2°(≤±10°),±4°(>±10°)
風向分解能	1°
降水量
降雨測定精度	±5%
降雨分解能	0.1mm

一般仕様

スクロールすることができます

通信インターフェース	RS232、RS485
電源	5～30VDC
動作環境	-30℃~50℃
寸法	φ140mm×274mm
消費電力	<1W
重量	1030g
認証	CE、FCC、VCCI、C-TI

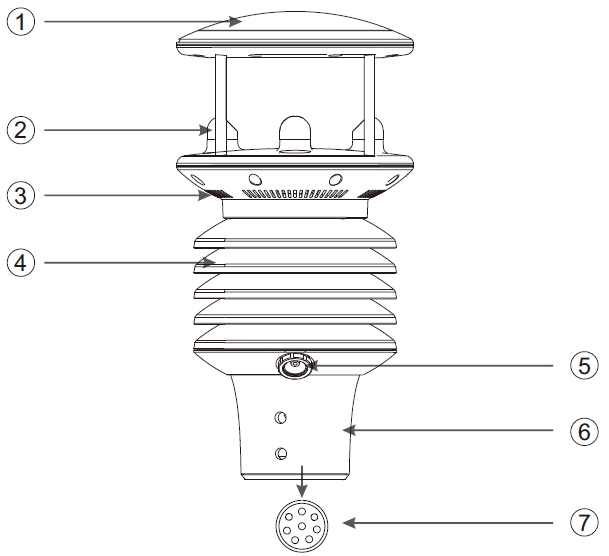

製品概要

① 圧電式雨センサー
②超音波式風速・風向センサー
③気圧センサー
④温度湿度センサー
⑤気圧校正ポート
⑥取付ベース(通信ケーブル付属)
⑦コネクタ-

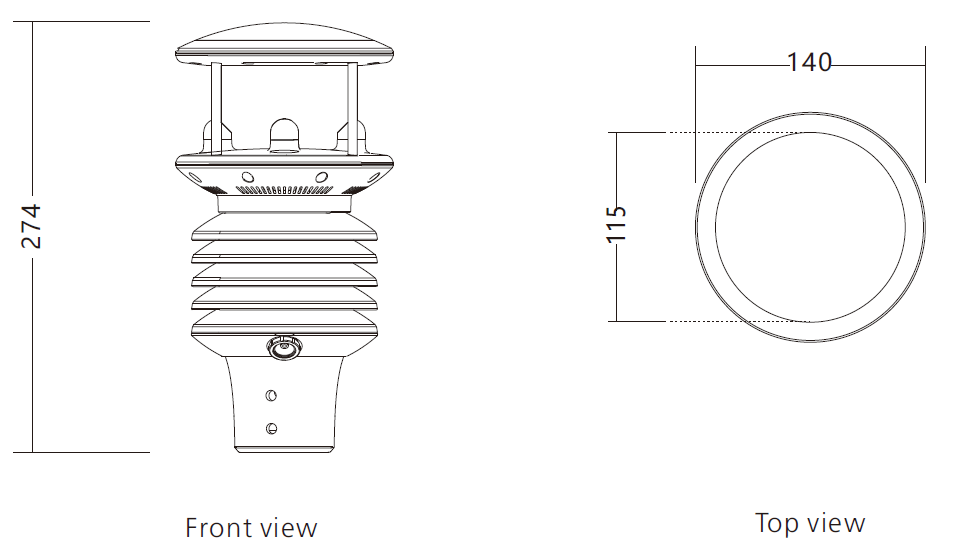

寸法(mm)

ケーブルの接続

MWS3000の底部にある通信ケーブルのコネクタとプラグの位置を合わせます。

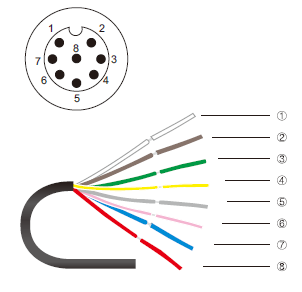

配線

スクロールすることができます

番号	ケーブルの色	Signal	機能説明
1	白	RXD	RS232通信データ受信
2	茶	VIN	電源正
3	緑	TXD	RS232通信データ送信
4	黄
5	灰	RS485-/A	RS485通信インターフェースA
6	ピンク	NC/RG	接続なし/雨量計　通信入力
7	青	RS485-/B	RS485 インターフェースB
8	赤	GND	電源負/信号GND
