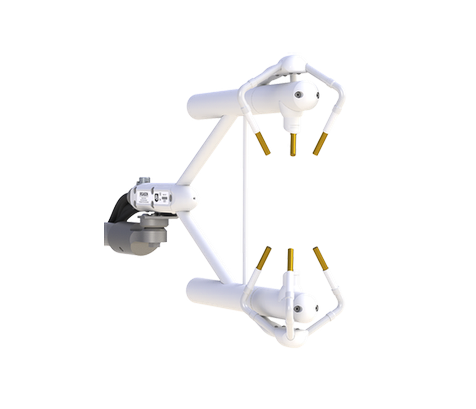

C-IRGASON

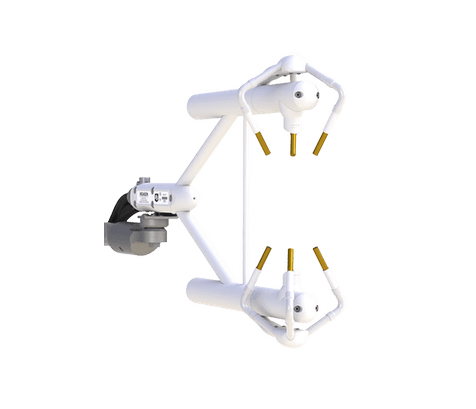

SAT一体型CO2/H2Oオープンパスアナライザー
▼ドキュメントダウンロード
概要
C-IRGASON は、C-CSAT3Bとオープンパス CO2/H20 オープンパスアナライザー C-EC150を一体型にした渦相関法によるCO2/H2Oフラックスを計測する画期的なセンサーです。超音波風速計の計測対象空気とガスアナライザーの対象空気が完全に一致しています。 CO2/H2O(水蒸気)/温度気圧/風速3成分/音仮温度を同時に測定します。
・ご使用の際はOSを最新にupdateしてご使用下さい。
特長
- 計測対象空気が完全に一致
- 保守が容易
- 低消費電力
- 低ノイズ
- 空気抵抗の少ない形状
- ロガー用フラックス計算ソフトに対応
-

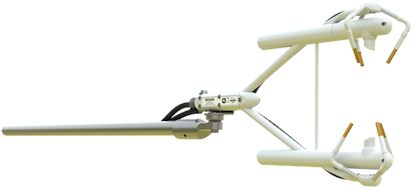

アーム取付状況 -

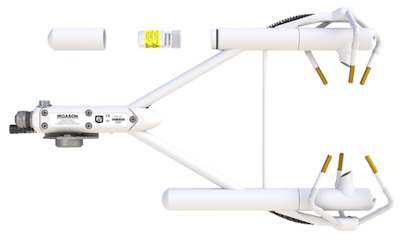

薬剤の交換方法
関連リンク
仕様
スクロールすることができます
| 型式 | C-EC150 | ||
| 測定方法 |
オープンパス 非拡散赤外分析 |
||
| Path長 | 15.37cm | ||
| バンド幅 | 5、10、12.5、20、25Hz(ユーザー選択) | ||
| サンプル周波数 | 100Hz | ||
| 出力 |
SDM、RS-485、USB 2ch 0-5Vアナログ(CO2/H2O) 出力間隔:5～50Hz |
||
| 超音波風速計(C-SAT3) との距離 |
6cm | ||
| 寸法/ 重量 |
センサーヘッド部 |
255H x 476L x 32Dmm 2kg |
|
|
コントロールボックス (C-EC100) |
24.1cm×35.6cm×14cm 3.2kg | ||
| 外部入力 | 温度及び圧力 | ||
| 動作環境 |
温度:-30 to +50℃ 気圧:70 to 106 kPa |
||
| 電源 | 10VDC～16VDC | ||
| 消費電力 | 5W(常時) | ||
| ケーブル長 | センサとヘッド・コントロールボックス間 3m | ||
C-EC150 共通
スクロールすることができます
| 校正範囲 | CO2 |
0 – 1000ppm 0 – 1830mg /m 3 |
|
| H2O |
0-42g/m3 (露点温度:-60～+37℃) |
||
| 温度 | -30～+50℃ | ||
| 気圧 | 75～101.5kPa | ||
|
測定範囲 RMSノイズ(最大) 25℃ 85kPa H2O14g/m3 CO2597mg/m3 25Hzbandwidth |
CO2 |
0.2mg/m3 (0.15 μmol・mol-1) |
|
| H2O |
0.004g/m3 (0.006 mmol・mol-1) |
||
| 精度 | 気圧計 | ±2.2 kPa (0 to +85℃) | |
| 高精度気圧計 |
±0.85 kPa (0 to +60℃) |
||
| 温度計 | ±0.15°C (-30 to +50℃) | ||
CO2
スクロールすることができます
| mg/m3/℃ | μmol/mol/℃ | ||
|
ゼロ温度ドリフト(℃) (20°C 101.325 kPa) |
-30 to 15℃ | ±0.15 | ±0.0820 |
| 15 to 35℃ | ±0.25 | ±0.137 | |
| 35 to 50℃ | ±0.3 | ±0.164 | |
| -30 to 50℃ | ±0.55 | ±0.3 | |
|
総合温度ドリフト (20°C 101.325 kPa |
-30 to 35℃ | ±0.3 | ±0.164 |
| 35 to 50℃ | ±0.4 | ±0.219 | |
| ゲインドリフト(%) | 最 大 | ±0.1% of reading/°C | |
| H2O 感度 | 最 大 | 1.1 x 10-4 μmol CO2 /molH2O | |
H2O
スクロールすることができます
| mmol/mol/℃ | g/m3/℃ | ||
|
ゼロドリフト(℃) (20°C 101.325 kPa) |
-30 to 0℃ | ±0.00134 | ±0.01 |
| 0to 50℃ | ±0.00668 | ±0.005 | |
| -30 to 50℃ | ±0.05 | ±0.037 | |
|
総合温度ドリフト (9 g/m3 or 露点温度10°C instrument spanned at 25°C.) |
15 to 45℃ 最 大 |
±0.01 | ±0.0134 |
|
ゲインドリフト(%) (通常の空気 20mmol mol-1) |
最 大 | ±0.3% of reading/℃ | |
| 感度(CO2=400ppm変化時) | 最 大 | ±0.1 molH2O/molCO2 | |
超音波風速計
スクロールすることができます
| 測定方法 | 超音波 |
| Path 長 |
水平 : 5.8cm 鉛直 : 10cm 角度:60° |
| サンプル周波数 | 1-60Hz 選択可能 |
| 出力I/F |
SDM、RS-232 4ch ±5Vアナログ(12bits) |
| 出力要素 | Ux, Uy, Uz, C |
| 測定レンジ |
風速:±65.535m/s 音速:300-366m/s(-50～+60℃) |
| 分解能 |
Ux,Uy : 1mm/s Uz : 0.5mm/s C : 15mm/s(0.025℃) |
| オフセットエラー | Ux,Uy : <±8cm/s Uz : <±4cm/s |
| ゲインエラー |
<±2% of reading (wind vector 水平 ±5°) <±3% of reading (wind vector 水平±10°) <±6% of reading (wind vector 水平±20°) |
|
センサーヘッド部 寸法 重量 |
47.3cm(l)×42.4cm(h) 1.7kg |
| 動作温度 | -30 to +50℃ |
| 電源 | 10VDC～16VDC |
| 消費電力 | 200mA(60Hz) 100mA(20Hz) |
| ケーブル長 | センサヘッドとコントロールボックス間 3m |
