CVS-GMP343
CO2センサー(CVS-GMP343)

方式

拡散式

フロースルー方式

型式

CVS-GMP343A

CVS-GMP343B

特長

気圧の補正が不要

標準ガス切替により校正が可能

多点測定が可能

測定原理

単光源2波長方式NDIR

測定範囲

0…1000ppm　　　0…2000ppm　　　0…3000ppm

0…4000ppm　　　0…5000ppm　　　0…2%

精度
(25℃,1013hPa)

0…1000ppm :　±(3ppmCO2+1%読み値)

0…2000ppm-0…2%　:±(5ppmCO2+2%読み値)

5000ppm

出荷時校正の精度

読値の±2.5%

CO2校正点精度

読値の±1.5%

短期安定性

370ppm6時間以内

±1ppm

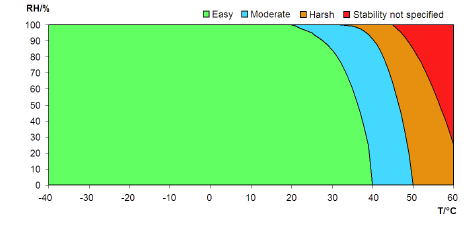

長期安定性

良好環境(Easy)　　　　読値の±2%/年

普通環境(Moderate)　読値の±2%/6ヶ月

悪い環境(Harsh)　　　読値の±2%/3ヶ月

酸素依存性

酸素濃度20.9%のときの精度 ±2%(読み値の)

酸素濃度補正なしのときの精度 ±0.09%(読み値の)/%O2

フロースルータイプの
流量依存性

読値の0.3%/l/min

ノイズ
370ppmCO2

平均化なし　　　　±3ppmCO2

30秒平均化あり　   ±1ppmCO2

ウォームアップ時間

フル精度の±0.5%　<10分

フル精度　　　　　<30分

使用条件

温度条件

・連続使用　　-40～+60℃

・保管　　　　-40～+70℃

気圧　　　　　0～5bar

気圧補正範囲　700～1300hPa

湿度　　　　　0～100%

酸素濃度　　　0～100%O2

フロースルータイプの流量　10L/min以下

電源

電源電圧

・11～36VDC

消費電力　

・1W以下(ヒータなし)

・最大3.5W(ヒータつき)

出力

分解能　　　14bit

電流出力　　4～20mA

・最大負荷　800Ω(24V電源時)

電圧出力　   0～2.5VDC、0～5VDC

・最小負荷　5kΩ

温度依存性　　読値の0.005%/℃

デジタル出力　RS485 RS232(2線)

材料

本体　アルミニウム

フィルターカバー　プラスチック

本体IPクラス　IP66/67

大きさ・重量

大きさ　180L*55φmm

重量　　360g

オプション

壁取り付けブランケット

取り付け用フランジ

フィルターキット(拡散式用)

チェック用アダプター

ケーブル、2,6,10m

PC接続ケーブル　2m

指示計

CO2レンジ

0…1000ppm

0…2000

-5000ppm

0…2%

温度範囲

精度(読み値の)

-10～+40℃

±0.5%

±1%

±2%

-40～+60℃

±2%

±3%

±4%

CO2レンジ

<1000ppm

>1000ppm

精度

±0.006%/g/m^3H2O

±0.02%/g/m^3H2O

CO2レンジ

0…1000ppm

0…2000-2%

気圧範囲(hPa)

精度(読み値の)

900～1050

±0.5%

±1%

700～1300

±1%

±2%

フィルター

平均(秒)

応答(秒)

有

0

75

30

82

無

0

<2

30

30

流量(l/min)

平均(秒)

応答(秒)

0.3

0

26

30

44

1.2

0

8

30

23

フロースルー式

拡散式
