C-SDM-AO4A
4chアナログ電圧出力モジュール

ドキュメントダウンロード

価格表を見る

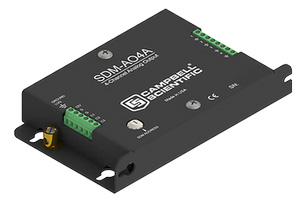

C-SDMAO4A_1_thumb

概要

ロガーの持つ通信ポートとは独立に通信設定ができます。データロガーのサポートしていない通信モード(RS-プログラム可能なアナログ出力I/Fです。C-CR800CR1000XなどのデータロガーにSDM I/F接続して、4ch独立のD/A変換したアナログが出力可能となります。プログラム可能なので、物理値や平均値などに変換した値をチャートレコーダー、他のアナログ計測機器へ出力します。

C-SDM-AO4(旧機種)との違い

  • 0-10Vモードが追加
  • 分解能が2.5mV→0.167mVに向上
  • 精度も向上
  • 動作電流は増加 10.5→13mA
  • 流せる電流が大きくなった
  • 動作温度範囲が広がった

仕様

スクロールすることができます

I/F  SDM
電源  12VDC(9.6~16VDC)
消費電流動作時
(no load, fullscale)
 ±5Vmode:13mA
 0-10Vmode:28mA
出力電圧  ±5000mV
 0-10VDC
分解能  167μV
出力電流  50mA以下/1ch
 合計100mA以下
 130mA以上はシャットダウン
精度  25℃: ±0.05%
 -40~+60℃:±0.1%
動作環境  -40~+60℃
大きさ  135L×85D×24Hmm 175g

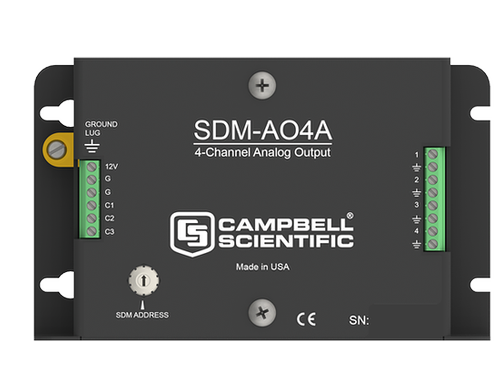

C-SDMAO4A_2
