C-SDM-CVO4
4chアナログ電流電圧出力モジュール [販売終了]

販売終了

ドキュメントダウンロード

価格表を見る

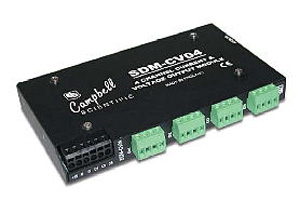

sdm-cvo4_thumb

概要

プログラム可能なアナログ出力I/Fです。4ch独立に電流または電圧の連続信号出力可能。チャートレコーダー、他のアナログ計測機器へ。
ロガーで計測した値または演算値を出力することができます。
各チャンネルが独立にアイソーレションされているので、外部機器と接続してもグランド廻りの相互干渉を考える必要がありません。
電流出力モードでは2線式の方式にも対応しています。

仕様

スクロールすることができます

I/F  SDM
電圧出力 出力  0~10,000mV(0.125mA以下)
分解能  2.5mV
電流 30mA/ch
精度 ±0.02%(+23℃)
±0.13%(-25~+50℃)
電流出力 出力 0~20.000mA
分解能 5μA
最小電流 5μA at +50℃
精度 ±0.02%(+23℃)
±0.1%(-25~+50℃)
最低電圧低下 2.5V at 20mA電流時
入力最大電圧 20V
印加電圧 2線式の時、30mA/15VDC(±10%)
アイソレーション 各チャンネル独立
  1500VAC,2500VDC
データロガー、グランド、ケースともアイソレート
電源  8~16VDC
消費電流動作時  1,2chのみのとき27mAmin
 3,4chも使用の時54mAmin
動作環境  -20~+50℃
大きさ  176L×111H×24Dmm 370g
