C-SDM-SC-CPI
C-SDM-HUB-CPI
CPIインターフェース周辺機器

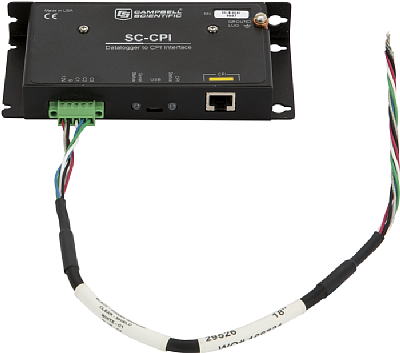

名称

CPI変換インターフェース

型式

C-SDM-SC-CPI

機能

CPIインターフェースのないデータロガーにCPIインターフェースを増設する

適合ロガー

C-CR800/850,CR1000,CR3000

データロガーとの接続

C1,C2,C3,12V

CPI I/F

RJ45

電源

12V 50mA

動作温度

-ST:-25～+70℃(標準)
-XT:-55～+85℃(広温度)

大きさ/重さ

159x75x32mm/ 0.19kg

付属品

29526ロガーとの接続ケーブル

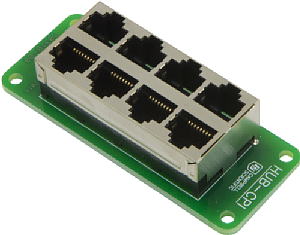

名称

CPIハブ

型式

C-SDM-HUB-CPI

機能

CPIを並列接続するハブ
1データロガーに7CDMを接続できる

CPI I/F

RJ45 x 8port

電源

12V 50mA

動作温度

-ST:-25～+70℃(標準)
-XT:-55～+85℃(広温度)

大きさ/重さ

84x34x21mm

付属品

29526ロガーとの接続ケーブル

名称

CPIネットワークキット

型式

C-29370

機能

CPIネットワークを構成するときに必要な部品

付属品

機器設定用μUSBケーブル
終端抵抗(RJ45)
RJ45-RJ45 60cmケーブル
電源ケーブル(赤黒30cm)
黄色テープ(Label用)

名称

終端抵抗(RJ45)

型式

C-28558

機能

複数接続する場合最後のモジュールに終端抵抗を接続する

名称

CPI-RS-232変換ケーブル

RS-232C

メス

オス

DTE

DTE

型式

C-31055

C-31056

ケーブル長さ

30cm

機能

対象ロガーのRS-232CポートをCPIインターフェースとして利用する場合の変換ケーブル

対象ロガー

C-CR6,CR1000X
