C-3WHB10K/C-4WPB100/C-4WPB1K
Pt変換アダプタ

概要

概要

データロガー　C-CR800/850、CR1000X、CR3000、CR5000にPtセンサーを接続する際に以下の、3線または、4線Pt変換アダプターを使用します。
3線式にするか、4線式にするかは、以下の表を参考に選択して下さい。
Pt1000の場合は、4線アダプタしかありません。

3線・4線利用法

3線Ptと4線Ptは以下の表を参考に選択して下さい。
基本的には、同じ規格ならば3線と4線で精度の差はありません。
ケーブルが長い、切替器を使うなどの条件では4線式を推奨します。
Ptセンサーが3線の場合は、3線しか接続方法を選択できませんが、4線の場合は、どちらも選択できます。4線のPtセンサーを3線式で接続する場合、余りの線はどこにも接続しない状態にして下さい(切り落とすか、テープなどで絶縁しておく)。

条件	Pt 接続方法
条件	3線	4線
ロガー本体で直接計測他の計測要素が少ない	○	○
ロガー本体で直接計測他の計測要素が多い	◎	○
ケーブルが長い	△	◎
C-AM16/32で多ch計測する	△	◎

◎:推奨　○:どちらでも良い　△:推奨しない

3線Pt変換器

概要

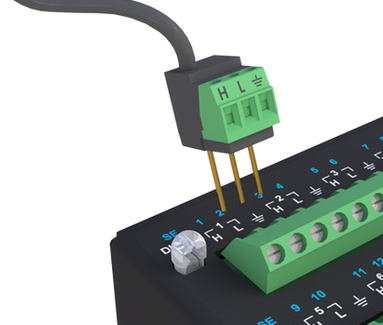

Pt100測温抵抗体を3線式でデータロガーに接続する時に使用するアダプター。差動1chを使用する

仕様

型式	C-3WHB10K
測定方式	3線ハーフブリッジ
ch数	1ch
内部抵抗	10kΩ
精度	±0.01%　at 25℃
温度特性	±0.8ppm/℃
定格	0.25W @ 70℃
大きさ/重さ	15x15x27mm　/6g

測定レンジ

最大測定温度レンジ(上限)	Pt100センサーの抵抗値	±25mV測定レンジでの印加電圧
50℃	119.4Ω	2119mV
100	138.5	1830
150	157.31	1614
200	175.84	1447

4線Pt変換器

概要

Pt測温抵抗体を4線式でデータロガーに接続する時に使用するアダプター。差動(Diff)2chを使用する。
C-4WPB1Kは納期の係る場合有り

仕様

型式	C-4WPB100		C-4WPB1K
対象抵抗体	Pt100		Pt1000
測定方式	4線ハーフブリッジ
ch数	1ch
抵抗	固定	Rf	Rf
内部抵抗	10kΩ	100Ω	1kΩ
精度( 25℃)	±5%	±0.01%	±0.01%
温度特性	-	±8ppm/℃	±8ppm/℃
定格	0.25W @ 70℃
大きさ/重さ	15x15x27mm　/6g

測定レンジ(Pt100)

最大測定温度レンジ(上限)	Pt100センサーの抵抗値	±25mV測定レンジでの印加電圧
50℃	119.4Ω	2035mV
100	138.5	1758
150	157.31	1551
200	175.84	1390

測定レンジ(Pt1000)

最大測定温度レンジ(上限)	Pt1000センサーの抵抗値	±250mV測定レンジでの印加電圧
50℃	1194Ω	2448mV
100	1385	2145
150	1573.1	1919
200	1758.4	1743
