CAP-SE-100/202/205/212/215
照度センサー(CAP-SE-100/202/205/212/215)

▼ドキュメントダウンロード

価格表を見る

概要

経済的でありながら、入射角特性、精度、耐久性に留意した製品です。
コネクター接続なので、保守が容易になっています。

スクロールすることができます

センサー種類	照度センサー
型式	CAP-SE-100-SS	CAP-SE-202-SS	CAP-SE-205-SS	CAP-SE-212-SS	CAP-SE-215-SS
特長	広範囲無電源	低照度 2.5Vout 要電源	低照度 5Vout 要電源	広範囲 2.5Vout 要電源	広範囲 5Vout 要電源
測定範囲	0-150,000Lux	0-5,000Lux	0-5,000Lux	0-150,000Lux	0-150,000Lux
電源	–	5.0-24VDC	5.5-24VDC	5.0-24VDC	5.5-24VDC
消費電流	–	<10μA	<10μA	<10μA	<10μA
出力	0-200mV	0-2.5V	0-5V	0-2.5V	0-5V
出力	0.001mV/Lux	0.5mV/Lux	1mV/Lux	0.0167mV/Lux	0.033mV/Lux
係数	1000Lx/mV	2Lx/mV	1Lx/mV	60Lx/mV	30Lx/mV
繰り返し性	<0.5%/year
安定性	<2%/year
非直線性	<1%/year
応答速度	<1ms
波長特性	CIE 1931 luminous efficiency function
視野角	180°
コサイン特性	± 2 % at 45°; ± 5 % at 75°
温度特性 (-10～+50℃)	<-0.1%/℃
動作温度	-40-70℃ / 0-100%RH

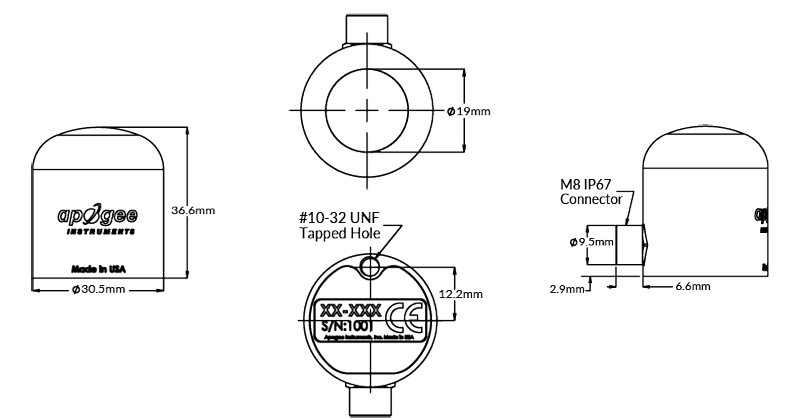

大きさ・重さ	30.5φx 36.6mmH 140g(5mケーブルを含む)
ケーブル	5m(標準) コネクタ付属

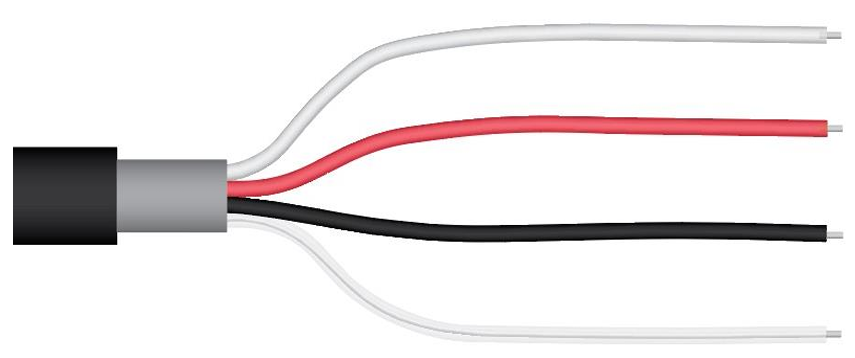

配線	黒	G		黒	G
	クリアー	S		赤	電源
	白	信号		白	信号
	白	信号		クリアー	S
コネクタ
設置例
