シリコン日射計(Apogee SPシリーズ)

価格表を見る

概要
特徴
記録
仕様

概要

経済的でありながら、優れた形状による入射角特性、精度、耐久性に優れた製品です。

特徴

・小型・軽量・経済的
・シリコン型のため応答速度が速い(<1ms)
・ヘッドが曲面なので、コサイン特性に優れ、降水が付着しにくい
・ケーブルコネクタ付きでケーブルの着脱が容易

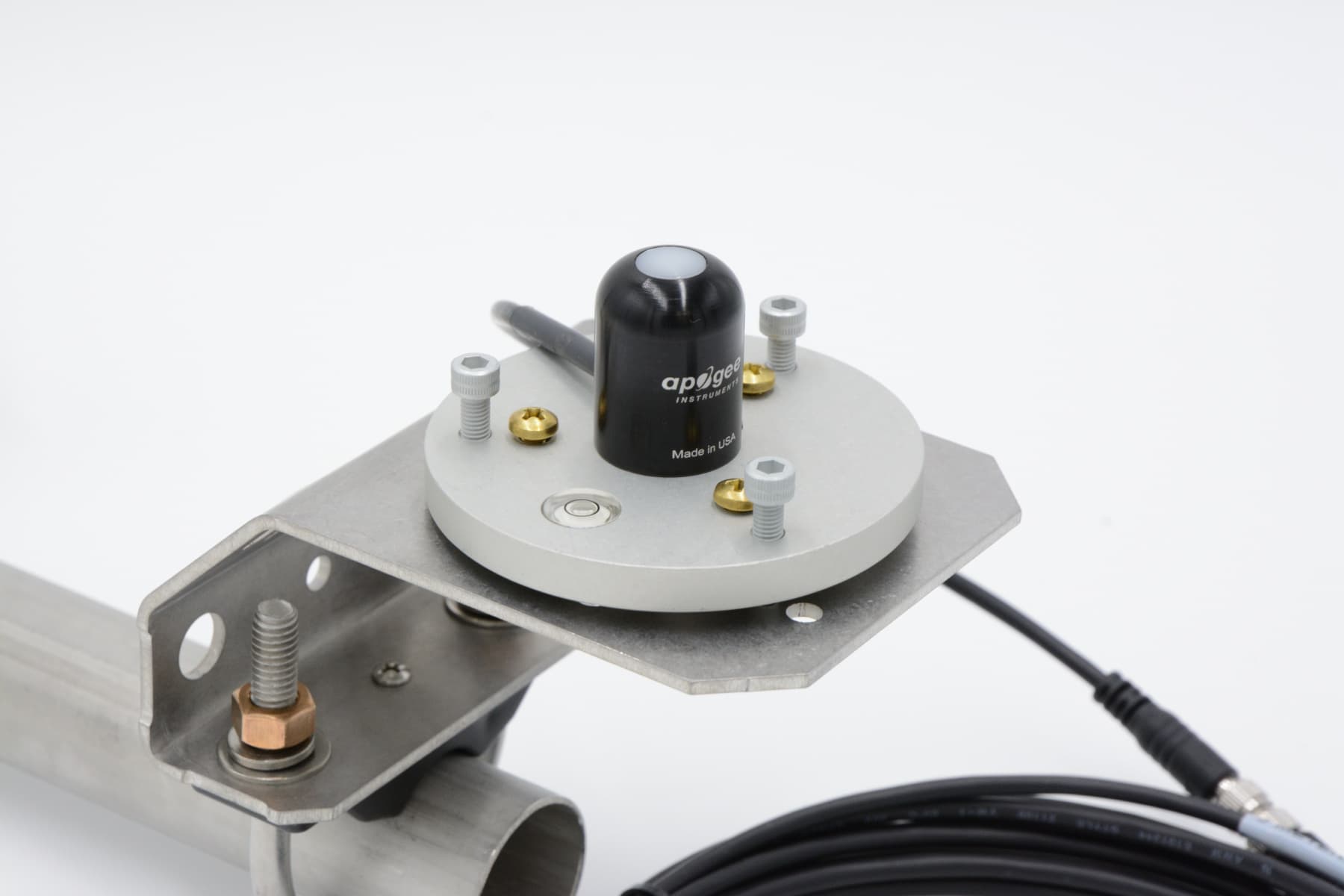

・水平調整台、パイプ取付金具(オプション)を用意
・ハンディ指示計付きタイプ(MPシリーズ)もラインナップ

記録

日射計の記録は通常平均か積算してMJの単位で記録します。
例)1時間の平均日射量(W/m2)*3600秒*10^-6=1時間の積算日射量(MJ/m2)
電圧-MJ換算方法
精度良く記録するならC-CR800/C-CR1000X
安価に記録するのであれば、小型4chロガー(平均可能、日射は±300mVレンジで測定)

仕様

センサー

スクロールすることができます

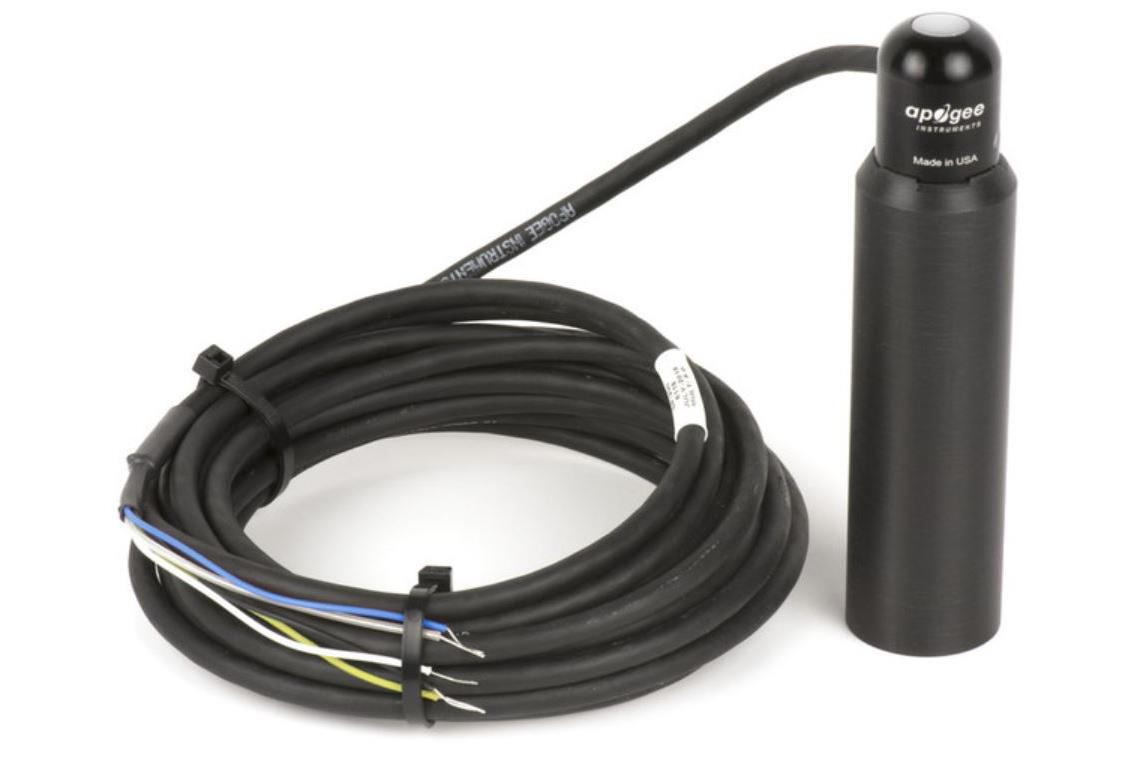

型　式	CAP-SP-110-SS	CAP-SP-230-SS
外　観	水平台はオプション
分光感度	360～1120nm
測定範囲	0～2000W/m2
標準フルスケール出力	0.2mV/W/m2 (200mV/kW/m2) *下記出力は別モデルがあります。(要問い合わせ) 0-2.5V / 4-20mA / 0-5V / 0-400mV / SDI-12 / Modbus
校正の不確かさ (uncertainty of calibration)	<3%@1000W/m2
再現性	<1%
応答速度	<1ms
非安定性	<2%/year
非直線性	<1%　(2000W/m2まで)
温度特性	0.04±0.04%/℃
入射特性	±2%(45°)　±5%(75°)
視野角	180度
動作環境	-40～+70℃ 0-100%RH IP68(推水深30mまで)

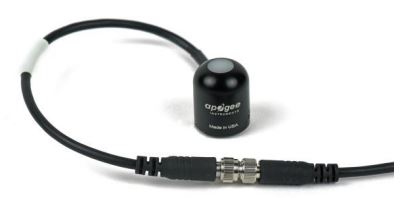

ケーブル	5m(標準) センサから約30cmの場所にM8コネクタ付属
ヒータ電源	–	185mW@12VDC 15.4mA@12VDC(780Ω)
結線	S/N 0-60050
	S/N 60051-
外形寸法重量	2.4φx2.75H cm 90g	.3.15φx12.75H cm 150g

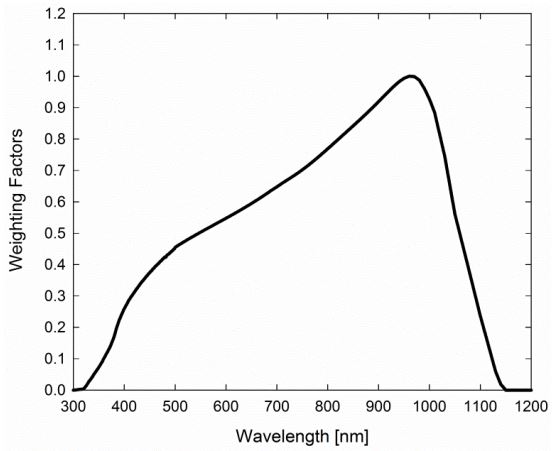

波長応答特性

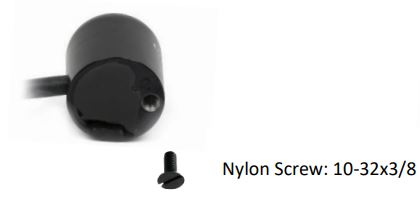

取付方法

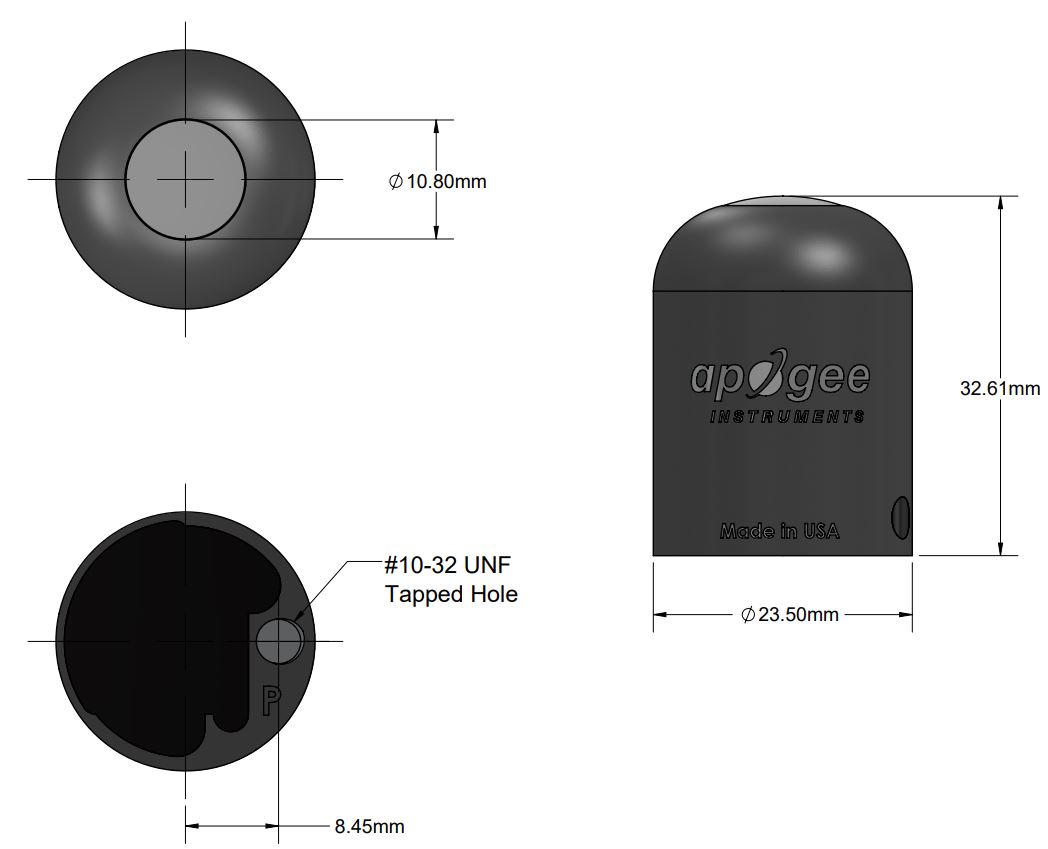

サイズ

表示器付きモデル

スクロールすることができます

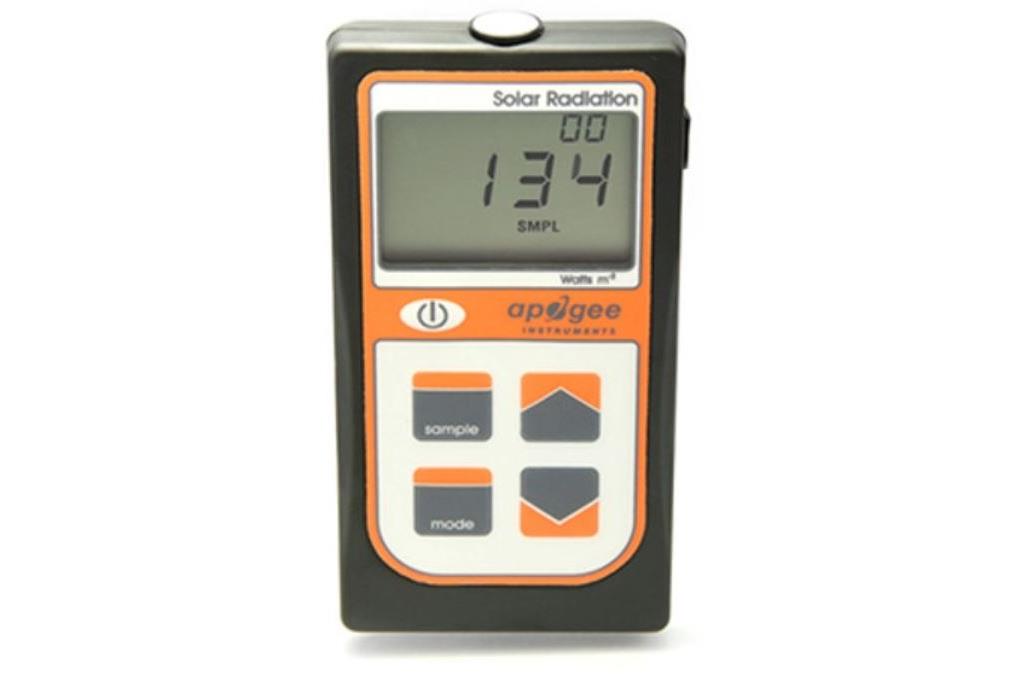

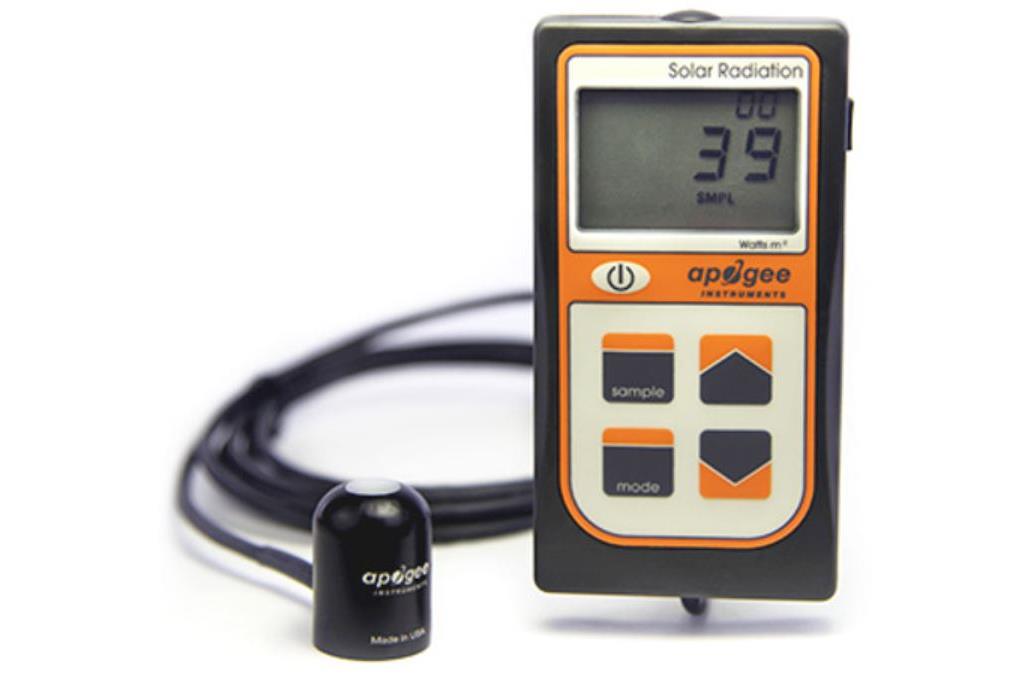

型　式	CAP-MP-100	CAP-MP-200
外　観
センサ仕様	CAP-SP-110-SSと同じ
マニュアル保存データ数	99個
電源	CR2320　ボタン電池
動作環境	0-50℃
大きさ	126Hx79Wx24H
重量	150g	180g
ケーブル	–	2m
