C-PTWP/C-HPT/C-HPT-1K
Pt(白金測温抵抗体)温度計

ドキュメントダウンロード

価格表を見る

仕様

型式 C-PTWP C-HPT C-HPT-1K
センサー部

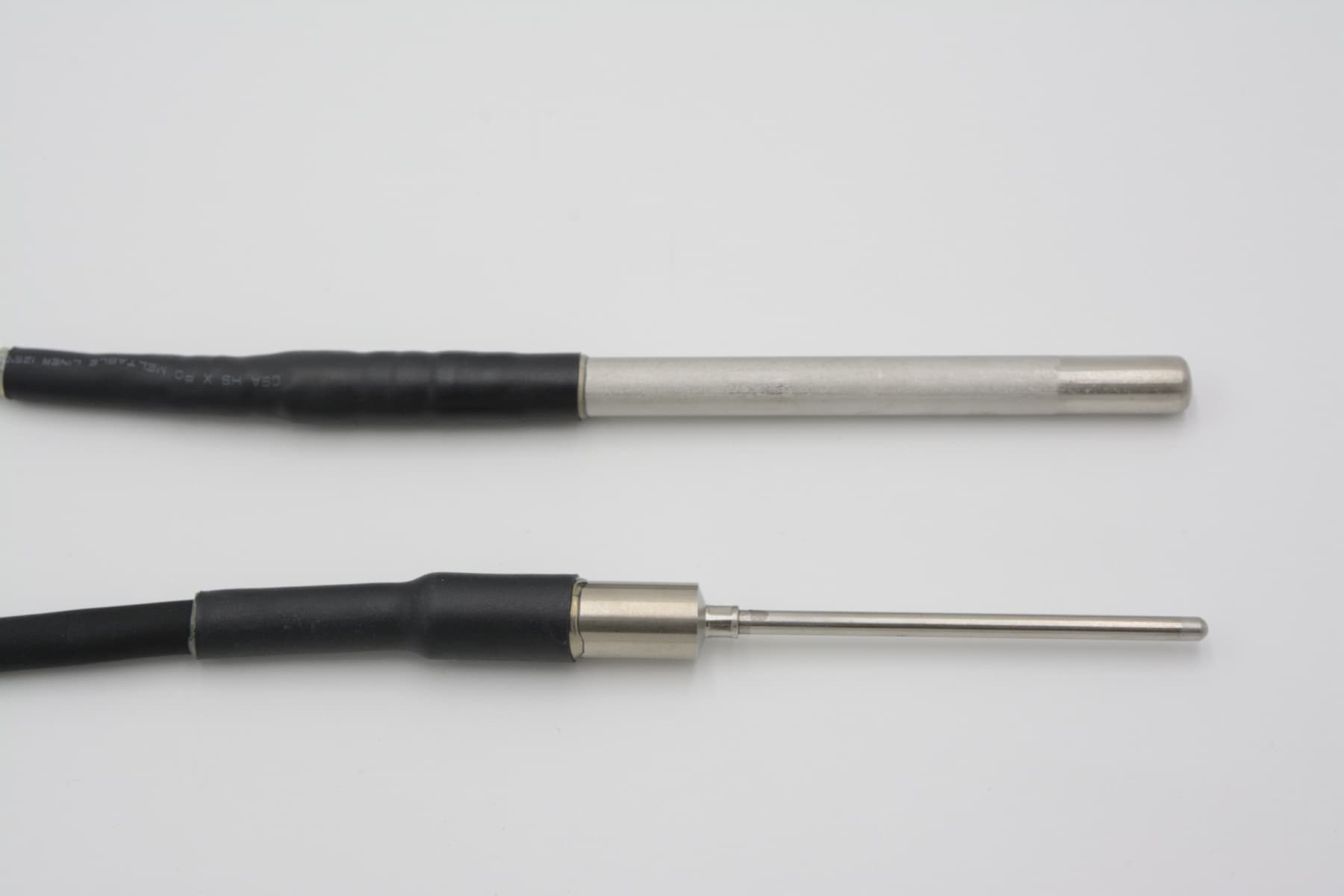

イメージ
検定 対象外 気象庁検定取得可能 対象外
規格 Pt100白金測温抵抗体 2mA A級 4線式
JIS C1604-2013
Pt100白金測温抵抗体 2mA A級 4線式
JIS C1604-2013
Pt1000Ω
0.5mA A級相当
白金測温抵抗体
JIS C1604-2013相当
許容差(精度) ±( 0.15+0.002 |t| )  ℃
tは温度の絶対値℃
保 護 管 SUS304 φ8×120mm SUS304 φ3.2×60mm SUS304 φ3.2×60mm
測定範囲 -50~+100℃ -50~+50℃ -30~+60℃
防水性 防水
ただし、水中用ではありません
ケーブル ~2019/3 2019/3~ 線径:0.3mm^2*4線
耐寒・耐熱キャプタイヤ
ケーブル外径7mm
線径:0.3mm^2*4線
耐寒・耐熱キャプタイヤ
ケーブル外径7mm
線径:0.3mm^2*4線
シリコンキャプタイヤ
ケーブル外径5.4mm
線径:0.3mm^2*4線
シリコーンゴムシース
外径5.4mm
ケーブル色
ケーブル長 標準10m(ご指定可能)
試験成績書 可能(オプション)
変換アダプター C-CR1000などデータロガー用アダプターはこちら
変換器 4-20mA変換器付は下記記載
シェルター 気温の測定にはシェルターを使用します
自然通風シェルター強制通風筒

変換器
絶縁付

型式 C-PT-CVM5
出力 0-1V/0-5V/4-20mA -40~+60℃に対して
(出力レンジ、入力レンジとも指定可能)
電源 DC 9 ~ 36 V
使用温度範囲 -25~+65℃
使用湿度範囲 0~95%RH(結露しないこと)
応答時間(0→90%) 0.9s以下
基準精度 ±0.15%
大きさ・重量 :W 18 × H 106 × D 110.5 mm 約100g
取付 DINレール

使用例

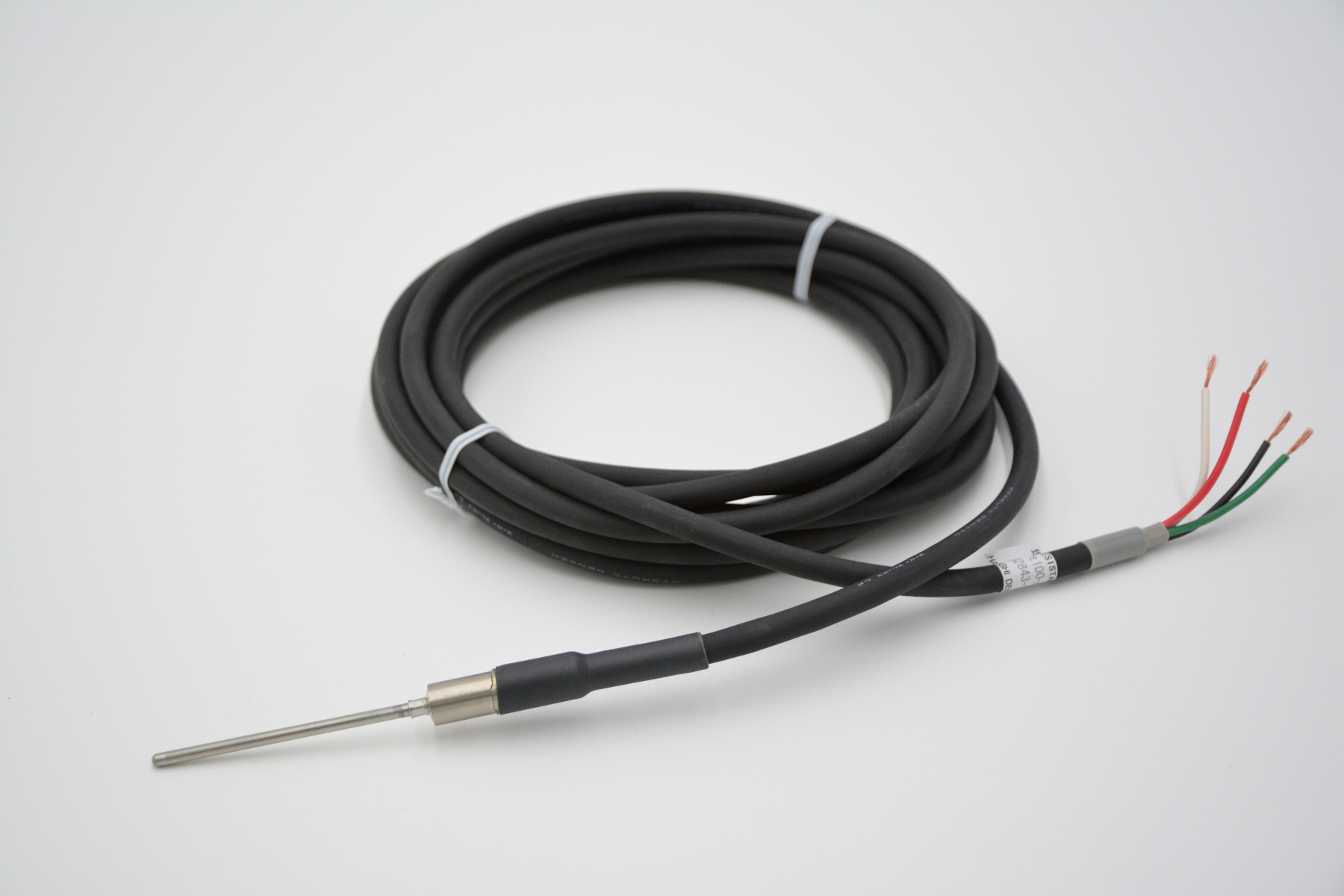

ケーブル10m付の例

白金測温抵抗体計測用データロガー
・Pt 3chまでの測定にはC-CR800/850シリーズ
・Pt 8ch以上64chくらいまでC-CR1000シリーズ
・1chの測定には 無線式おんどとりPt

結線の例
