C-CR800/850

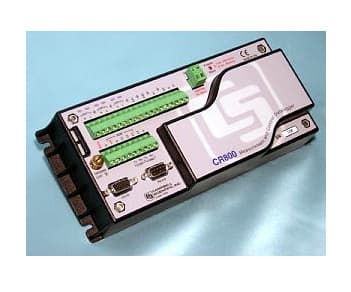

ベーシックロガー(C-CR800/850)

概要

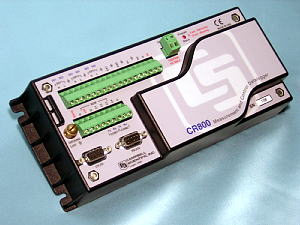

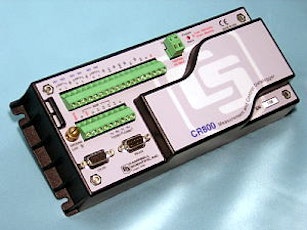

C-CR800

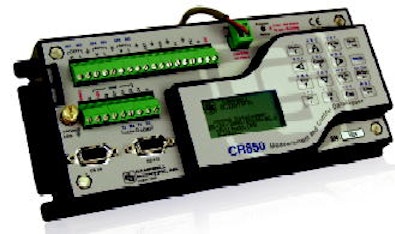

C-CR850 キーボードディスプレイ付

C-CR1000Xの機能を絞ったモデルです。
標準のチャンネル数などが少なくなっていますが、拡張機能も
必要十分に備えています。液晶表示・キーボード付のC-CR850もあります。

  • 標準タイプ:-25~+50℃
    • C-CR800,C-CR850
  • XTタイプ:広温度範囲タイプ4MBメモリータイプロガー
    • C-CR800-XT:-55~+85℃
    • C-CR850-XT:-30~+80℃標準4MBメモリータイプロガー

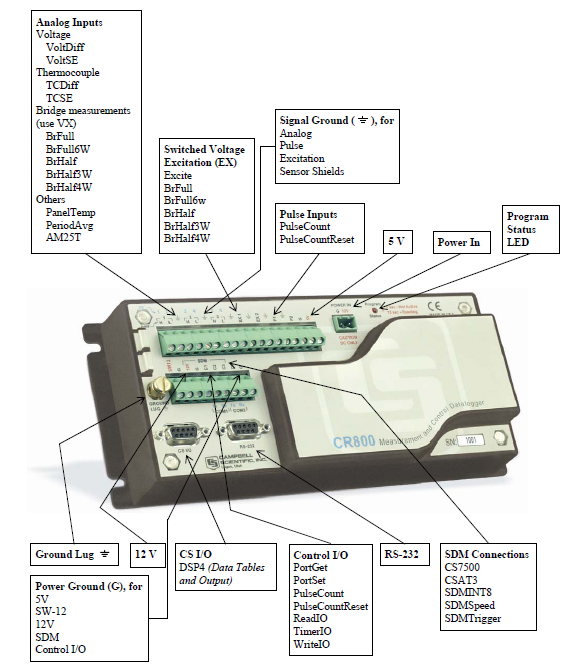

端子図
(クリックで拡大)

特徴

C-CR800はC-CR510の後継機で、C-CR1000(X)の機能を省いたプログラム可能な省チャンネルのフィールド用データロガーです。太陽電池など、豊富な電源オプションを用意していますので、無電源地域における長期計測が可能です。スイッチがなく、計測中でも通信が可能。プログラム可能で内部演算ができるので、省電力の計測制御、メモリーの有効活用が可能です。 拡張性もあり、多チャンネルの計測も容易です。印可電圧のコントロールができるので、ほとんどのセンサーが、変換器なしに直接接続できます。多チャンネルの複雑測定には、別にC-CR1000Xという、標準ロガーをご用意しています。

  • メモリーが標準で4MB
  • 通信ポートが2つある-ノートPCと直接接続可能 (Cポートで更に2つ通信拡張可能)
  • アナログSEchが6ch(DIFFは3ch)  (CR510はSE4ch DIFF2ch)
  • アナログ入力レンジが±5000mV (CR510は±2500mVレンジ)
  • 熱電対測定のための冷接点補償用サーミスターが内蔵(CR510は熱電対測定不可)
  • SW12Vが追加 (CR510はなし)
  • AM16/32、AM416、SDM機器対応 (CR510はSDIのみ対応)
  • プログラム言語がCR-BASICに(BASICライクになりました)
  • データ保存がTable管理になります。
  • 動作状態を表示するLEDがついており、
  • 電源が入っていて、プログラムが実行されていないと3秒おきに。プログラム実行中は15秒おきに点滅します。

関連製品

仕様

スクロールすることができます

基本仕様
インターバル 0.01秒(10ms)~30分(10msステップ)
記憶容量

メインメモリー 4MB(単精度200万データ)

フラッシュ領域(プログラム領域):512kB

インターフェース

COM1:CSI/O COM2:RS-232C(アイソレートされていない)

通信速度 300~115.2kbps 1stop 8data None

時計精度 温度補正付、±3分/年 (-30-85℃)、±15分/年(-55-85℃ XT)

電源

消費電流

標準9.6-16VDC (通常12VDC供給、逆接保護付)

スリープモード:0.6mA以下、測定時:1mA(1Hz)、16.2mA(100Hz)、27.6mA(100Hz/w RS-232C)

大きさ 本体:241L×104W×51H  重量:0.7kg
動作環境

標準タイプ: -25~+50℃(標準)

広温度範囲仕様: CR800:-55℃~+85℃ / CR850:-30℃~+80℃

プログラム言語 CR-BASIC(従来のEdlogではないのでご注意ください)
内部プログラム サポートソフト(Logger net V3.4以後)にて作成。専用関数多数、同時にいくつかのインターバル測定可能、各種算術計算統計計算:最大、最小、平均、標準偏差、移動平均、チャンネル間平均、5次多項式、特殊演算:水蒸気圧(乾湿計、露点)、風のベクトル演算、相関、共分散、FFT、ヒストグラム、センサー・デジタル入出力・機器のコントロール(8ポート)
拡張ソフト 月報・年報・作図など(WINDOWS 7)
入力仕様
アナログ入力 SE6ch(差動3ch) 13bitA/D
アナログ入力レンジ

レンジ ±2.5、7.5、25、250、2500、5000mV

分解能 0.67 2, 6.7, 66.7, 667, 1330μV

50/60Hzフィルター使用時のノイズレベル 0.19、0.58、1.9、19.2、95.9、192μV

精 度 0.06%(0-40℃)、0.12%(-25-50℃)、0.18%(-55-85℃ XTのみ)

パルス入力

24bit2ch

・接点入力モード:無電圧 open:6ms、close:5ms、

・高周波 モード:250kHzmax、±20Vmax、low<0.9 high>2.2V

・低周波ACモード:±20Vmax 20Hz(20mV)~20kHz(5V)

入力種類

直接入力:電圧・ひずみ

ブリッジ計測:6,4線フルブリッジ測定、2,3,4線ハーフブリッジ測定

アダプターつき入力:電流・抵抗・サーミスター・測温抵抗体、熱電対(T,E,K,J,B,R,S,N)

アナログ拡張

4線*16チャンネル切替器     2台接続可能  最大64ch

2線*25チャンネル熱伝対切替器 2台接続可能  最大50ch

周波数パルス入力 標準2ch(AC)、最大6ch(デジタルポートを3ポート利用)、最大250kHz
出力仕様
プログラマブル定電圧出力

2ch(±2500mV) 分解能0.67mV 駆動電流:±25mA

精度±0.12%(-25-50℃) ±018%(-55-85℃ XTのみ)

常時5V定電圧出力 1ch(5V固定)
センサー電源 コントロール可能電源1ch(12V/900mA)、その他1ch(12V)
デジタルI/Oポート
 0-5V入力、出力
入出力ポート数 4ポート
電圧仕様

出力電圧:high:5V±0.1V、low:<0.1V、出力抵抗330Ω、(負荷は不可)

入力電圧:high:3.8~5.5V、low:-0.3-1.2V、入力抵抗100kΩ

パルス入力

接点入力:150Hzmax(5V印加)

高周波パルス入力:400kHz

AC入力:不可

SDM

SDM規格のコントロール機器(各種用意)、16台まで接続可能

3ポート使用

SDI-12 2ch 10台/port まで接続可能

RS-232C

RS-232通信仕様

ch入出力 300-115,200BPS、7/8bit N/E/O対応。

最近のセンサーは、RS-232Cの入出力をする機器が多くなっています。

最大サンプル速度 超音波風速計の場合、4データで4Hz程度

1レコードサイズ、1kB程度まで

標準PC COMポートもRS-232C入出力として利用可能

注意 CFカードなどは使用できません
ストレージモジュール(SM4M / SM16M)やCR10KDは使用できません

オプション

スクロールすることができます

サポートソフト(LoggerNet V4)

データロガーからのデータ回収

・電話回線経由の自動回収

・ロガーのプログラム開発

・データ表示
 など

キーボードディスプレイ C-CR1000KD

・CR1000/CR800専用の表示、入力装置
 計測データの表示・変更、ポート状態表示・変更など

・8行×21文字

・カスタマイズをサポート

・大きさ・重量 102 x 152 x 15 mm 272g

・使用温度範囲 : -25℃~+50℃

Pt温度センサー用、3線、4線Pt変換アダプター

Pt測温抵抗体をデータロガーに接続するときに使用します。

4chAC周波数パルス変換器

CYG-5103などAC周波数出力センサーをCポートで計測するためのインターフェース(AC波をパルスに変換)

2段積みマウント

純正収納ケースに組み込む際に、別売の小型周辺機器収納マウント(C-17565)を使用すると、周辺機器(小型に限る)を2段積みすることができるので、限られたスペースを有効に活用できます。

周辺機器

スクロールすることができます

拡張機器
アナログch拡張

C-AM16/32:4線*16chまたは、2線*32ch拡張

C-AM25T:2線*25ch切替(熱電対温度補償付)

RS-232C RS-232C4ch入出力装置
アナログ出力 0-5Vの4chアナログ出力装置、アナログ機器用。演算結果を出力できる。
パルス入力

C-LLAC4:4chのCポート入力用変換器

リレーコントローラ 16ch、AC、DCリレー制御
周辺機器
太陽電池 10,20Wなど、各種用意
電源コントローラ 標準7Ah鉛バッテリーつき充電コントローラ。目的に応じて選択可能
キーボード表示器 耐環境性が高いデータ表示、プログラミングターミナル(発売予定)
収納箱 専用防水収納箱をご用意しています。各種の拡張機器が簡単に取り付けできます。
三脚・ポール 1.8mと3mの頑丈な三脚を用意しています。3m以上は、別にご用意します(20mまでOK)。
データの回収・通信
直接接続 専用のI/Fまたは、ケーブルを使用して、WINDOWS仕様のPCで回収します。
一般電話接続 現場と事務所にモデム、電話回線を用意してデータを回収します。
携帯電話システム 携帯電話回線を利用して、テレメータ施設を簡単に構築できます。
通常の観測項目であれば、12W太陽電池で運用可能です。
衛星電話システム ワイドスター衛星電話を使用すると、日本全国場所を選ばず通信が可能です。
無線システム VHFまたはUHF用無線モデム
RS485ネットワーク RS-485を用いた経済的なネットワーク
LAN TCP/IPによる通信接続が可能です。
