CEM-DR/DD/DC/DF/DV/ROシリーズ
Ecomatikデンドロメーター

▼ドキュメントダウンロード

概要
タイプ別早見表
仕様
対応データロガー
データ換算表

概要

樹木の生長量や樹木・植物の根を計測するセンサーです。
温度影響など様々な影響下で安定的に樹木の成長量や樹木・植物の根を正確に測定するのは
困難でした。Ecomatik社のデンドロメータはその問題を解決しました。

アプリケーション

植物や果物の成長の計測
樹木や植物の根の成長を計測
樹木の成長に及ぼす環境の影響の調査
シーズン間での樹木の成長の開始と終了の検知
樹木の水分量の推定(サップフローメータの兼用を推奨)
公園や街路樹の成長の安定性のモニタリング
果物の保存中の水分のロスの把握

特徴

15年の60か国以上のユーザへの販売実績
高解像度(0.2マイクロ)出力 ※データロガーによる
温度補正
様々な木々へ対応する計測方法(半径、直径、周囲、垂直など)
低消費電力
長期測定に最適
様々なデータロガーへ対応(Campbell,　HOBOなど)

タイプ別　早見表

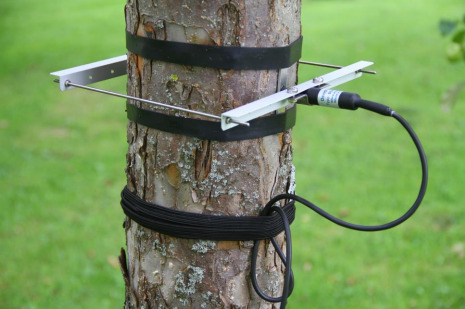

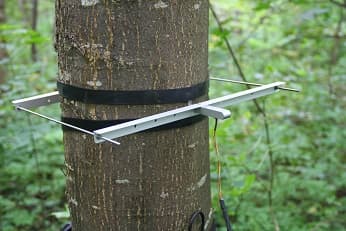

フレーム式(直径計測、小から大幹用、根系)

特徴	型番	植物直径

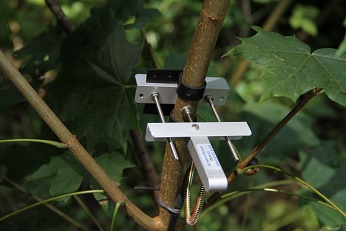

・小径幹に有効・農業用作物にも使用可能・植物へのダメージなし・風、雪、小さな木の実なのどの落下物に対して有効	CEM-DD-S1(直径小)	0-5cm

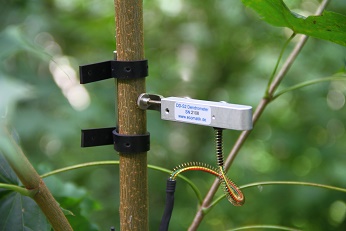

	CEM-DD-S2(クイックマウントタイプ)	0-5cm
	CEM-DD-L1(直径大)	3-30㎝

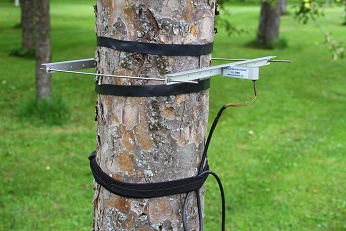

・3-30㎝の幹に最適・植物へのダメージなし・風、雪、小さな木の実なのどの落下物に対して有効	CEM-DD-L2(直径大、成長早い)	3-30㎝

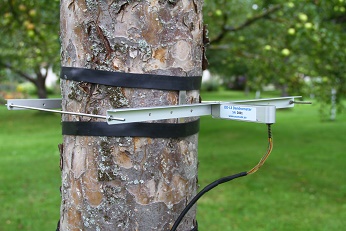

	CEM-DD-L3(直径大、成長すごく早い)	3-30㎝
	CEM-L1W(旧DDW)(密閉型)	3-20㎝

・根や水生植物の直径成長測定用

・根の直径が2cm以下の場合にのみ有効

・地下、地上、水中での使用に適した防水性

・測定物に負荷をかけない設計

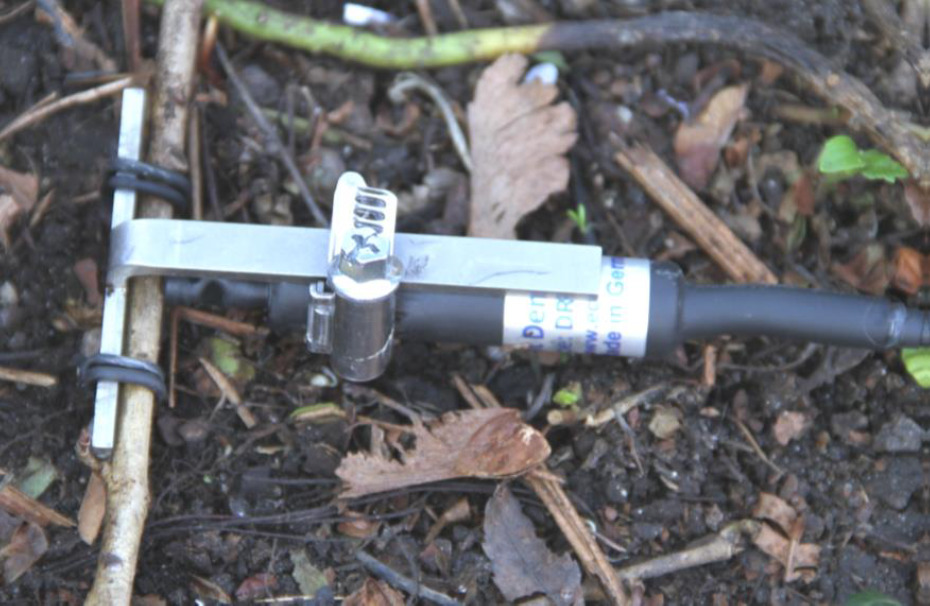

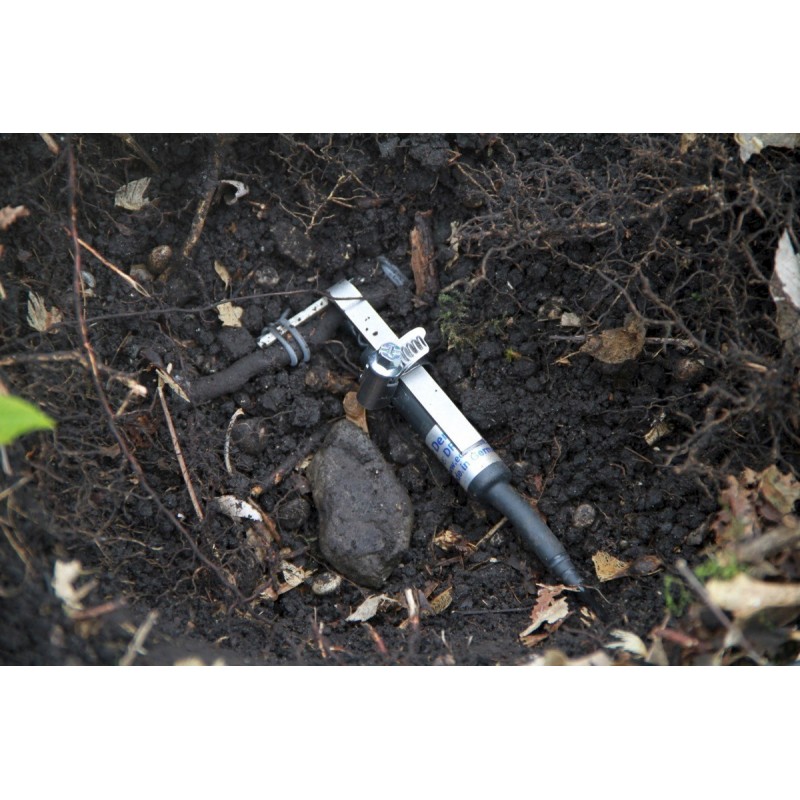

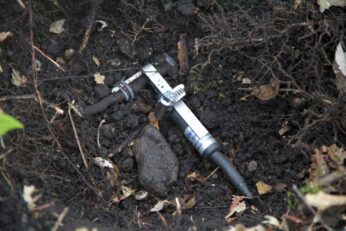

CEM-DD-RO(根用)

0-2㎝

固定式(半径計測、中から大幹用)

特徴	型番	植物直径

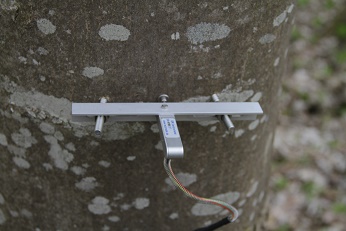

・風、雪、木の実なのどの落下物に対して有効・長期観測向き・幹の大きな樹木に有効・幹に穴をあける必要あり・小径幹には不向き	CEM-DR1	>8㎝

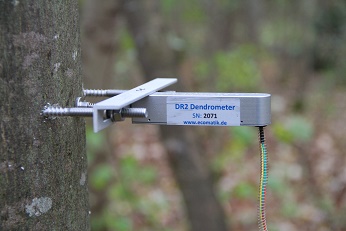

	CEM-DR2(成長早い)	>8㎝

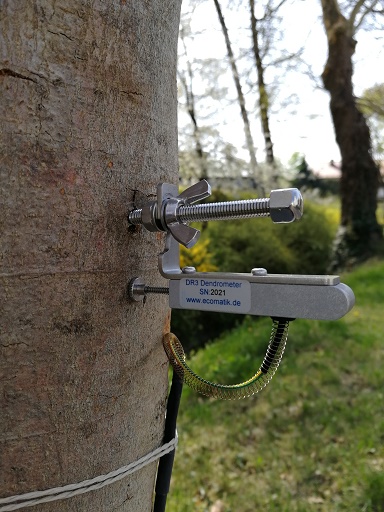

	CEM-DR3(固定ネジ1本)	>5㎝

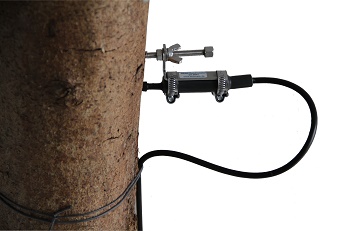

	CEM-DRW(堅牢タイプ)	>8㎝

ワイヤ式(周囲計測、中から大幹用)

特徴

型番

植物直径

・5㎝以上の幹で使用可能

・大径幹でも精度よく計測可能

・植物へのダメージなし

・簡単な取り付け

・データは直径に直す計算が必要(無償エクセルプログラム提供可)

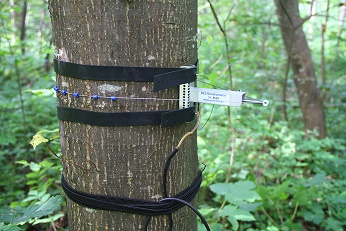

CEM-DC3

5-30㎝

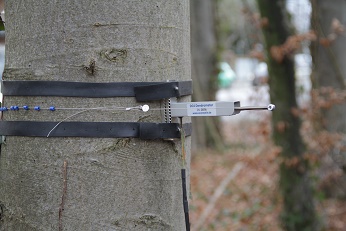

CEM-DC4(成長早い)

>5㎝

果物、野菜用

特徴	型番	植物直径

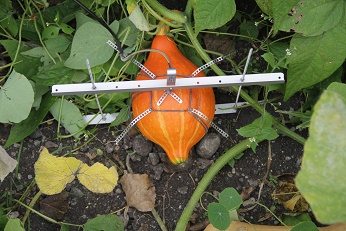

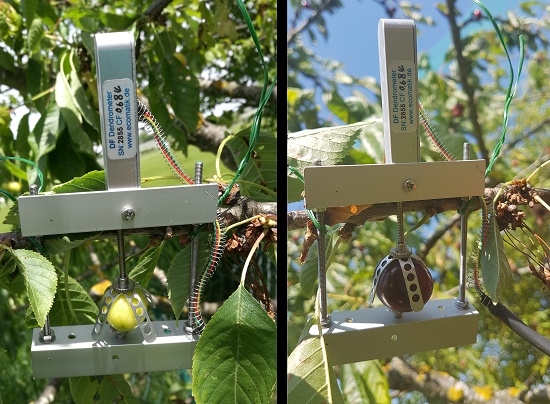

・センサのぶら下げて使用可能・やわらかい果物にも使用可能・果物にダメージなし・風、雪、小さな木の実などの落下物に対して有効	CEM-DF1(小もしくは成長遅い果物,野菜)	0-11㎝

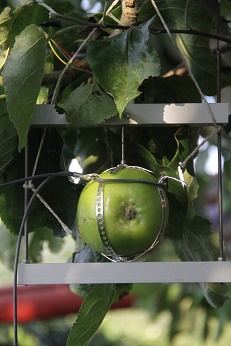

	CEM-DF2(小、中　成長早い果物、野菜)	0-11㎝
	CEM-DF3(成長早い果物、野菜)	0-11㎝

特別用

特徴

型番

植物直径

・ワイヤーの伸張で測定

・幹の大きな樹木に有効

・風、雪、木の実なのどの落下物に対して有効

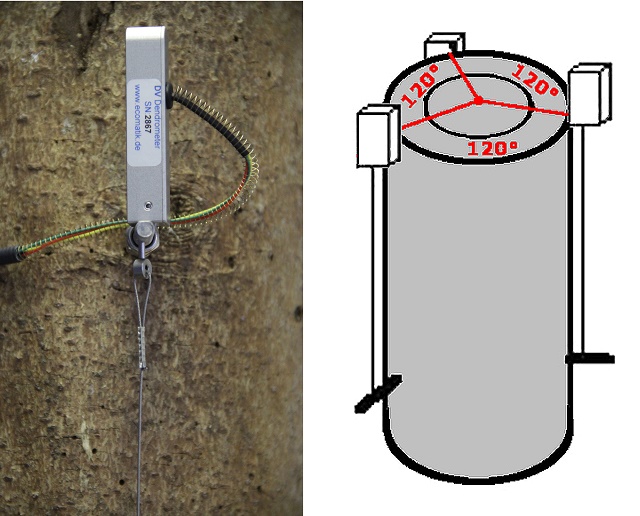

CEM-DV(垂直報告用)

>8㎝

仕様

フレーム式(直径計測)

センサ型番	CEM-DD-S1	CEM-DD-S2	CEM-DD-L1	CEM-DD-L2	CEM-DD-L3	CEM-DD-RO	CEM-L1W(旧DDW)
写真
成長速度	遅い/通常	遅い/通常	遅い/通常	早い	早い	遅い/通常	遅い/通常
対象植物	木、草本	木、草本	木	木	木	根	木
固定方式	フレーム	フレームなし (バンド)	フレーム	フレーム	フレーム	フレーム	フレーム
植物直径	0-5cm		3-30cm			0-2cm	3-20cm
センサレンジ	11mm		11mm	25.4mm	50.8mm	11mm	11mm
解像度 (例:CR1000Xの場合)	データロガーの分解能に依存
解像度 (例:CR1000Xの場合)	0.0007μm			0.0016μm	0.0032μm	0.0007μm
精度(読み値に対して)	最大:±4.5%			最大:±1.97%	最大:±0.98%	最大:±4.5%
温度係数	<0.2μm/℃(全てのレンジに対して)
直線性	<1%			<0.7%	<0.5%	<1%
使用環境	温度 -30℃～40℃ 湿度 0～100%					土中、水中、雪中:温度-25℃～70℃ 湿度 0～100%	温度 -25℃～70℃ 湿度 0～100%
重量(ケーブル含まず)	13g	15g	13g	33g	37g	50g	13g
電源	0.5V - 10VDC(消費電流実質ほぼ0mA)
素材	ステンレス及びアルミ
ケーブル長	5m(100mまで延長可能)

固定式(半径計測)

センサ型番	CEM-DR1	CEM-DR3	CEM-DR2	CEM-DRW
写真
成長速度	遅い/通常	遅い/通常	早い
対象植物	木	木	木	木
植物直径	>8cm	>5cm	>8cm	>8cm
センサレンジ	11mm	11mm	25.4mm	11mm
解像度 (例:CR1000Xの場合)	データロガーの分解能に依存
解像度 (例:CR1000Xの場合)	0.0007μm		0.0016μm	0.0007μm
精度(読み値に対して)	最大:±4.5%	最大:±4.5%	最大:±1.97%	最大:±4.5%
温度係数	<0.2μm/℃(全てのレンジに対して)			<0.2μm/K
直線性	<1%		<0.7%	<1%
使用環境	温度 -30℃～40℃ 湿度 0～100%			温度 -25℃～40℃ 湿度 0～100%
重量(ケーブル含まず)	13g		33g	NA
電源	0.5V - 10VDC(消費電流実質ほぼ0mA)			NA
素材	ステンレス及びアルミ			NA
ケーブル長	5m(100mまで延長可能)

ワイヤ式(周囲長計測)

センサ型番		CEM-DC3	CEM-DC4
写真
成長速度		遅い/通常	早い
対象植物		木	木
植物直径		>5cm	>5cm
センサレンジ		25.4mm	50.8mm
		木の直径		周囲	直径	周囲	直径
		10cm		50	16.2	107	34
		50cm		35	11.3	80	25.6
		100cm		28	9	65	20.6
解像度 (例:CR1000Xの場合)		データロガーの分解能に依存
解像度 (例:CR1000Xの場合)		0.0016μm	0.0032μm
精度(読み値に対して)		最大:±1.97%	最大:±0.98%
温度係数	センサ	<0.2μm/℃(全てのレンジに対して)
温度係数	ワイヤ	<1.4 x 10-6/6/K
直線性		<0.7%
使用環境		温度 -30℃～40℃　湿度 0～100%
重量(ケーブル含まず)		37g	47g
電源		0.5V - 10VDC(消費電流実質ほぼ0mA)
素材		ステンレス及びアルミ
ケーブル長		5m(100mまで延長可能)

果物、野菜用、鉛直用

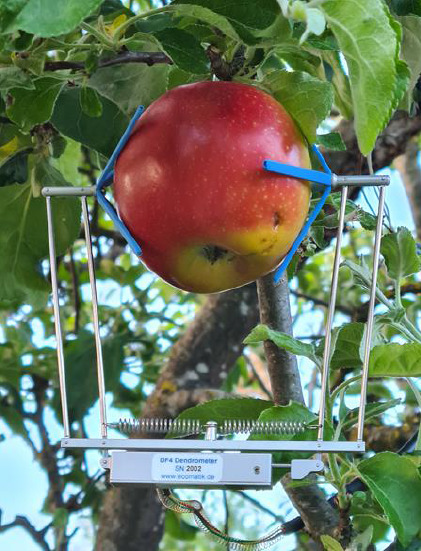

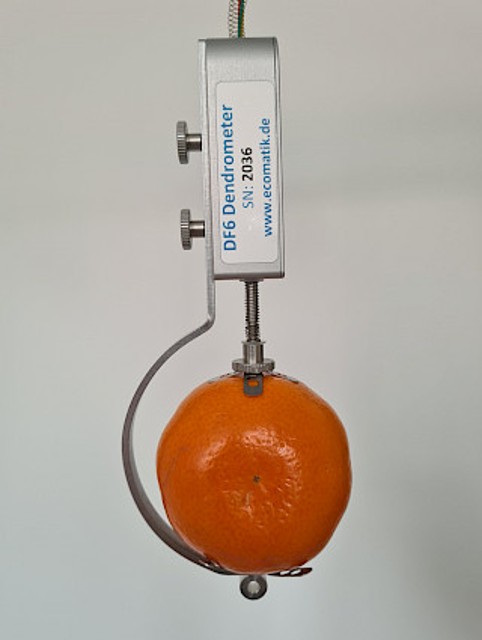

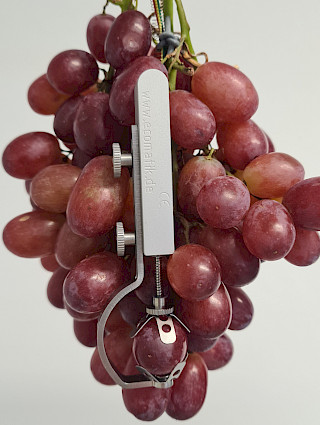

センサ型番		CEM-DF1	CEM-DF4	CEM-DF5	CEM-DF6	CEM-DV
写真
成長速度		小さい/遅い	通常/大きい/早い	小さい	通常/早い	鉛直方向用
植物直径		0-11cm	1 - 13cm	0-2.2㎝	0-5㎝	>8cm
センサレンジ		15mm	130mm	11㎜	25.4㎜	11mm
解像度 (例:CR1000Xの場合)		データロガーの分解能に依存
解像度 (例:CR1000Xの場合)		CR1000Xの場合 0.0009μm	CR300の場合 0.15μm	CR300の場合 0.01μm	CR300の場合 0.03μm	CR1000Xの場合 0.0021μm
精度(読み値に対して)		最大:±3.3%	最大:±0.8%	最大:±4.5%	最大:±1.97%	最大:±4.5%
温度係数	センサ	<0.2μm/℃ (全てのレンジに対して)	<0.015% FS/℃ (全てのレンジに対して)	<0.2μm/℃ (全てのレンジに対して)		<0.2μm/K
温度係数	ワイヤ					<1.4 x 10-6/6/K
直線性		<2%	<1%	<1%	<0.7%	1%
使用環境		温度 -30℃～40℃　湿度 0～100%	温度 -25℃～70℃　湿度 0～100%			温度 -25℃～70℃ 湿度 0～100%
重量(ケーブル含まず)		15g	48g	15g	33g
電源		0.5V - 10VDC(消費電流実質ほぼ0mA)
素材		ステンレス及びアルミ
ケーブル長		5m(100mまで延長可能)
