サップフローセンサー(CUP-SPF-M)

▼ドキュメントダウンロード

概要

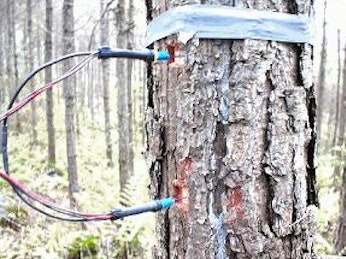

森林からの蒸散量を推定する方法のひとつである、樹液流速(サップフラックス、sap flux)を測定するために開発されたのがこのセンサーです。　

樹液流速測定方法には、現在、ヒートパルス法、茎熱収支法などがありますが、この、Granier(グラニエ)法の原理に基づいた方法は、微量熱をトレーサーとするため、樹木に及ぼす影響が軽微で、測定による樹木の影響を低く抑えることができるのが特長です。

また、原理が単純なので、仮定を用いると比較的簡単に樹液流速を求めることができます。

センサー仕様	電源	84mA/2.9V　0.2W +/-5%
	ヒーター抵抗	34.5 Ohm +/-0.4 Ohm
	ヒーター部分	極細、完全絶縁被膜された、平滑表面を形成
	ニードルの長さ	標準　33mm(10～63mmがオーダー可能)
	加　熱　領　域	先端から20mm
	サンプル樹木サイズ	直径70mmの樹木から適用可能　それ以下の直径用の特注も可能
	信号出力	40μV/K(0～40℃)　銅-コンスタンタン熱電対出力(Type1)
	ニードル間隔	15cmまで　植生、樹種により異なる
	ケーブル	最低70cm　4線 PURケーブル　コネクター(IP67)付 10m、20mなど延長可能(延長ケーブル)

この電源は、センサーが3本でない場合は、ダミーコネクターが必要です。

型式	CUP-PW-10 　CCS2
接続可能センサー数	3本
センサーを2本以下で使用する場合	この電源は、センサーは3本セットが必須です。 2本以下の場合、空いているセンサーケーブルにダミーコネクター(別売)を接続して下さい。

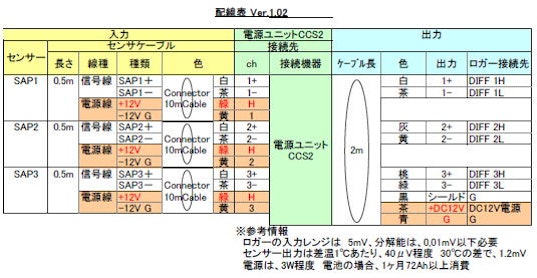

出力	サップフローセンサーの出力をそのままバイパス 40μV/K(0～40℃) ヒータ付近と周囲温度との差になるので、　・ロガーの入力レンジは　5mV ・分解能は、0,01mV以下必要
ケーブル長さ	センサー側(注文時指定):標準10m センサー延長の場合は延長ケーブルを別途購入電源・出力側:2m
防水性	IP68
電源	DC12～18VDC、<90mA(3本でも1本でも同じ) 3W以上を用意
電池で使用する場合	1ヶ月約72Ah以上の電池が必要 (0.1Ax24hourx30day=72Ah/1month)

ダミーコネクター	内部にサップフローセンサーと同じ抵抗をつけたコネクター
延長ケーブル	10m単位(両側コネクタ-)
防水シール	テロスタット　1kg単位
初期キット	熱伝導シリコン(100g)、ドリルの刃(2.1mm)、アルミチューブ(10本)、アルミチューブ挿入工具、ブラシなど
設置キット	放射除け(60×40cm=Styropro)、庶水シール(Terostat IX、100g)

電源ユニットとセンサーはコネクター接続です。
電源ユニット側に、センサーケーブル10mが付属しています(標準)。

樹液流は樹木の大きさ種類によって変わるので
標準品では対応できない場合、特注対応いたします(価格も+α)

	加熱部の長さ (H)	全体の長さ (L)	加熱部の位置
標準品	20	33	先端
短いセンサーの例	10	13	通常先端 (指定可能)
長いセンサーの例	20または40	60
特注可能範囲	10-40	L>H+3
電源の注意	電源は標準品*3本をドライブするように設計されているので、ヒータ部分が20mm以外の場合は、合計60mm相当になるようヒータに接続する
特注品納期	1ヶ月以内程度
