CHF-HFS01
水冷式 高熱流センサー(HFS01)

概要

CHF-HFS01は高レンジ(～800kW/m2)の水冷式熱(放射)フラックス(熱流)センサーです。 集光式の太陽発電、高主力燃焼試験(ガスバーナー他)などの測定に適しています。非常に堅牢な金属ボディーとセラミックセンサー、典型的な実験の極限状態を乗り切るための高温ケーブルが装備されています。
黒色塗装された受光面で、放射と対流の熱流を測定します。熱電堆センサーで測定された信号は熱フラックスに比例した電圧出力となります。
内部にはK熱電対も内蔵されており、本体温度の計測も可能です。

特徴

• ～800kW/m2の高熱流量を測定可能
• 水冷方式
• フランジを取付外し可能
• 高温対応ケーブル
• 出力ケーブルは本体、冷却部より絶縁されています

この種の強制冷却式熱フラックスセンサーは、熱放射環境が厳しいところで動くように設計されています。センサー自体は熱電堆方式のため、電源不要で熱フ ラックスに比例した電圧出力が得られます。このセンサーは水冷式でなければなりません。水冷は通常、水道水によって行われます。

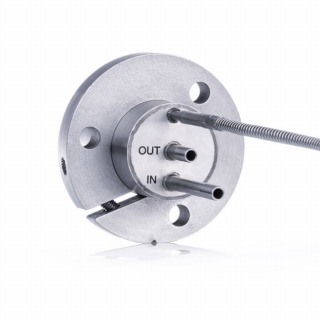

CHF-HFS01　高熱流センサー
裏側
センサーケーブル(上)　
水冷パイプ(OUT/IN)

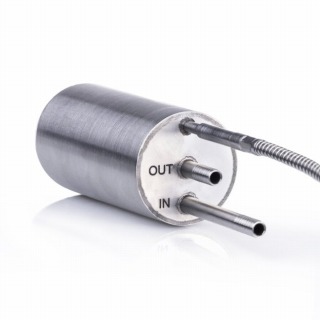

CHF-HFS01　高熱流センサー　
フランジをはずした状態

記録

熱流計の記録は通常平均か積算してJの単位で記録します。
例)1時間の平均熱流量(W/m2*3600秒=1時間の積算熱流量(J/m2)

精度良く、または複数記録するならC-CR300 / C-CR800 / C-CR1000X
安価に記録するのであれば、小型ロガー(平均可能)

仕様

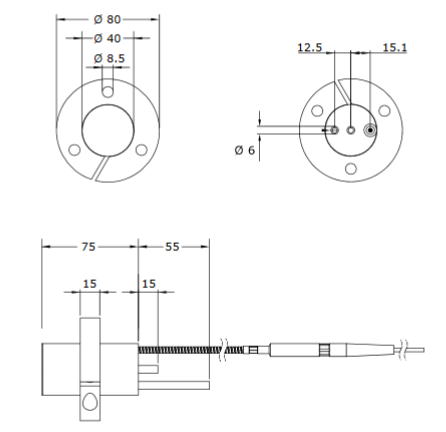

仕様図

CHF-HFS01

水冷用チューブ:内径4mmのシリコンチューブ推奨

結線

推奨ロガー

HIOKI 熱流ロガー LR8432

• 熱流センサで熱の量と流れを測定
• 温度・電圧も測定可能
• 測定データをUSBメモリに記録し、手軽にPCに持っていくことができます!長期間に渡る測定は、信頼のCFカードに安心記録!
• アナログ入力10ch絶縁、最高感度10mV
• 全チャネルで10msの最高サンプリングが可能
• 生波形と演算後の波形を2つ同時に記録(熱貫流率などの波形演算)
• ダブルゲージで2本の目盛りを表示可能

HIOKI メモリハイロガー LR8450-01 (無線LAN搭載モデル)

• 無線LAN搭載モデル/直結ユニット,無線ユニット増設で最大330ch
• 圧力など各種センサーの出力電圧を1msサンプリングで測定
• ひずみゲージを直接接続して最速1msサンプリングで測定
• インバータなど高電圧・高周波周辺でも安定測定、ノイズの影響を大幅に低減
• 無線ユニットを使えば信号線の配線長を最短にでき、トラブルを防止
• 無線LAN搭載のロガーを使えば、離れた場所のデータをPCで観測可能
