CHF-HFP01 / SC
熱流板(HFP)
▼ドキュメントダウンロード
概要
CHF-HFP01は土壌や壁面などを通過する熱量を測定する熱流板です。このセンサーには、熱電堆が内蔵されており、円形板表と裏の温度差を増幅して電圧として出力します。
CHF-HFP01SCはCHF-HFP01にヒータが付属した自己補正付の熱流板です。表面にヒータがあり、定期的にヒータを加熱する事により、動作の確認ができます
厚さ:5mm
直径:80mm
参考図

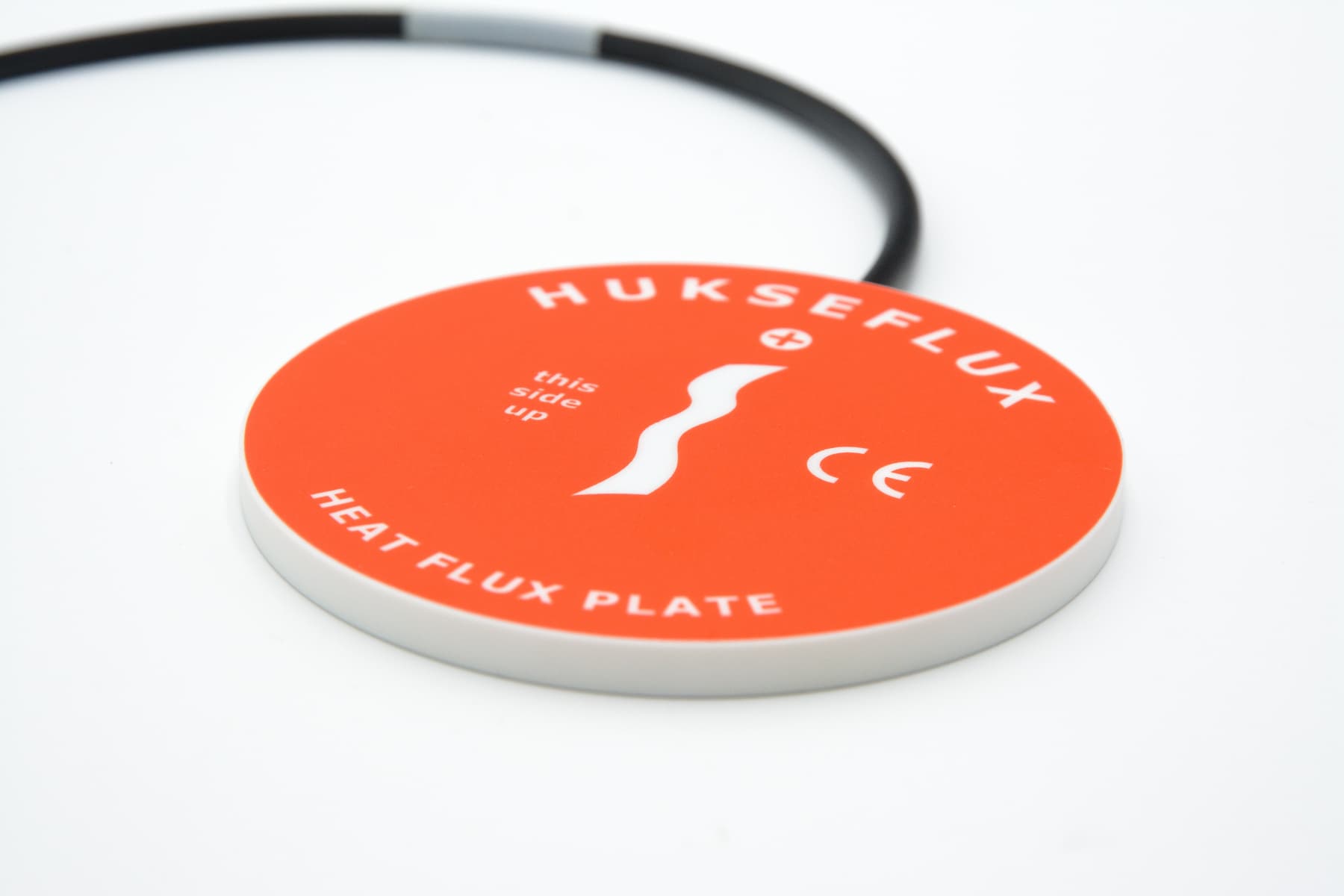

表

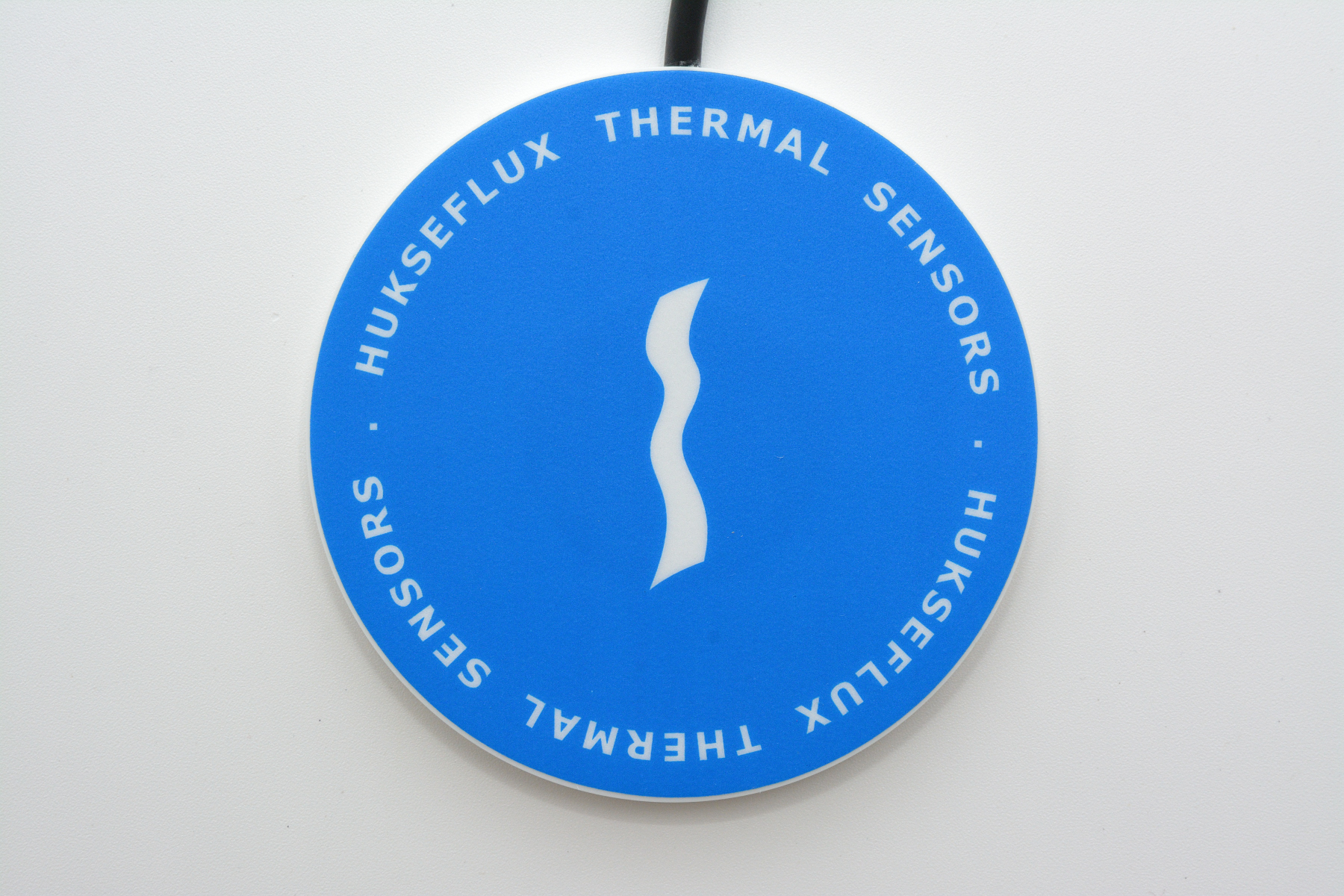

裏
仕様
タイプ | 熱流板 | 自己補正付 |
型式 | CHF-HFP01 | CHF-HFP01SC |
ヒータ | ヒータ無し | ヒータ付属 |
感度 | 50uV/W/m2(20W/m2/mV) | |
精度 | ±5%(壁面) | ±3%(壁面) |
内部抵抗 | 2Ω | |
温度範囲 | -30～+70℃ | |
熱抵抗 | 71*10^ -4 Km2/W | |
測定範囲 | +2000 to -2000 Wm-2 | |
トレーサビリティー | NPL, ISO 8302 / ASTM C177 | |
ヒーター | - | 100Ω |
電源 入力/出力 | 9-15VDC/0-2V | |
校正間隔 | 3分1.5W 3-6時間毎 | |
平均消費電力 | 0.02 - 0.04W | |
大きさ | 80φ×5t mm | |
センサー配線 | 白:+ 緑:- 黒:シールド(G) | |
ヒーター | - | No2:茶、緑(±なし) |
ケーブル(標準) | 10m | |
仕様図
係数の換算方法
電圧をW/㎡ または J/㎡、kJ/㎡、またはMJ/㎡にする方法
換算方法についてはここを参照
