CHF-SBG01/03
水冷式熱流センサー(SBG)

ドキュメントダウンロード

価格表を見る

概要

CHF-SBG01
センサー(左)
カバー(右)

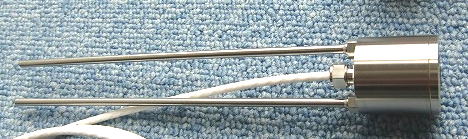

CHF-SBG03

CHF-SBG01/SBG03は水冷式の熱(放射)フラックス(熱流)センサーです。ISO規格では2008年に熱流計として 規定されています。SBG01は火炎テストの標準機となっています。 SBG01主たる目的は燃焼性試験、燃焼速度試験、可燃性試験火炎など危険性評価試験における炎(火炎) の研究です。またテスト機器の校正順規として使用できます。例として可燃性および煙室試験などです。 SBG01はASTMおよびISOの標準試験方法での要求項目に順規しています。経済的なCHF-SBG01/SBG03センサーにより、炎(火炎)の熱フラックス計測が容易になりました。

集光式太陽光発電など、高熱フラックスにはこちらのセンサー
 この種の強制冷却式熱フラックスセンサーは、熱放射環境が厳しいところで動くように設計されています。センサー自体は熱電堆方式のため、電源不要で熱フ ラックスに比例した電圧出力が得られます。あまり温度の高くならない環境であれば、水道水により冷却しながら測定することが可能になります。

特徴

CHF-SBG01/SBG03には6種類のレンジがあります。従来のガードンゲージのフォイルテクノロジーの利点と、従来のシュミッド・ボエルター式ゲージのサーモパイルテクノロジーの利点を組み合わせた、新しいセンサー設計を備えています。 SBG01にはいくつかの特徴があります

  • タケノコ型のチューブ接続部(CHF-SBG01)
  • 高温、厚い壁に適用可能なパイプ式接続部(CHF-SBG03)
  • 傷のつきにくいアブソーバーコーティング(感部表面がわずかに窪んでます)
  • 保護キャップ強固な冷却水供給ステンレスパイプ

記録

熱流計の記録は通常平均か積算してJの単位で記録します。
例)1時間の平均熱流量(W/m2*3600秒=1時間の積算熱流量(J/m2)

精度良く、または複数記録するならC-CR300/C-CR800/C-CR1000X
安価に記録するのであれば、小型ロガー(平均可能)

火災実験時のセンサー設置状況
早稲田大学 長谷見研究室提供

保管時のカバー装着状態

仕様

スクロールすることができます

型式 CHF-SBG01 CHF-SBG03
測定方式 Gardon and Schmidt-Boelter
ガードン・シュミット・ボエルター方式
冷却水の温度範囲  +10 ~ +30 ℃
冷却水の量と種類  > 10 L/hr
 推奨: 30 L/h @ 3 bar (水道水)
測定範囲  5, 10, 20, 50, 100, 200kWm-2
応答速度
5 to 10 kW/m2
20 to 50 kW/m2
100 to 200 kW/m2

 < 450 ms (63%)
 < 250 ms (63%)
 < 200 ms (63%)
耐用範囲  測定範囲の150%
出力信号 DC電圧 > 5 mV (各測定範囲)
測定波長範囲  < 50,000 nm
視野角  180 度
放射率  > 0.95
校正 トレーサビリティー:ITS-90
校正方法:ISO 14934-3
本体寸法  25.4φ×25.4Lmm(フランジ除く)
パイプ部寸法 タケノコ:内径2、外径4.2×16Lmm 水冷パイプ: 1/8” L=150mm
外径3.18mm/T=0.71mm x
材質 本体:真鍮 ニッケルメッキ パイプ:ステンレス
水冷用チューブ  内径4mmのシリコンチューブ推奨
ケーブル  テフロンケーブル 2m標準
注文時必要情報  測定範囲/ケーブル長

仕様図

CHF-SBG01

水冷用チューブ:内径4mmのシリコンチューブ推奨

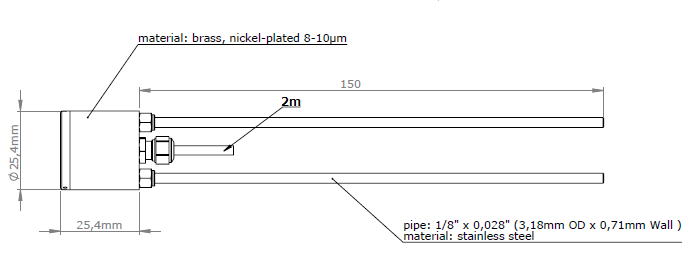

CHF-SBG03

水冷用パイプが15cmあるので、壁から十分な距離を取る事ができます。
