信号避雷器　C-PT30/10

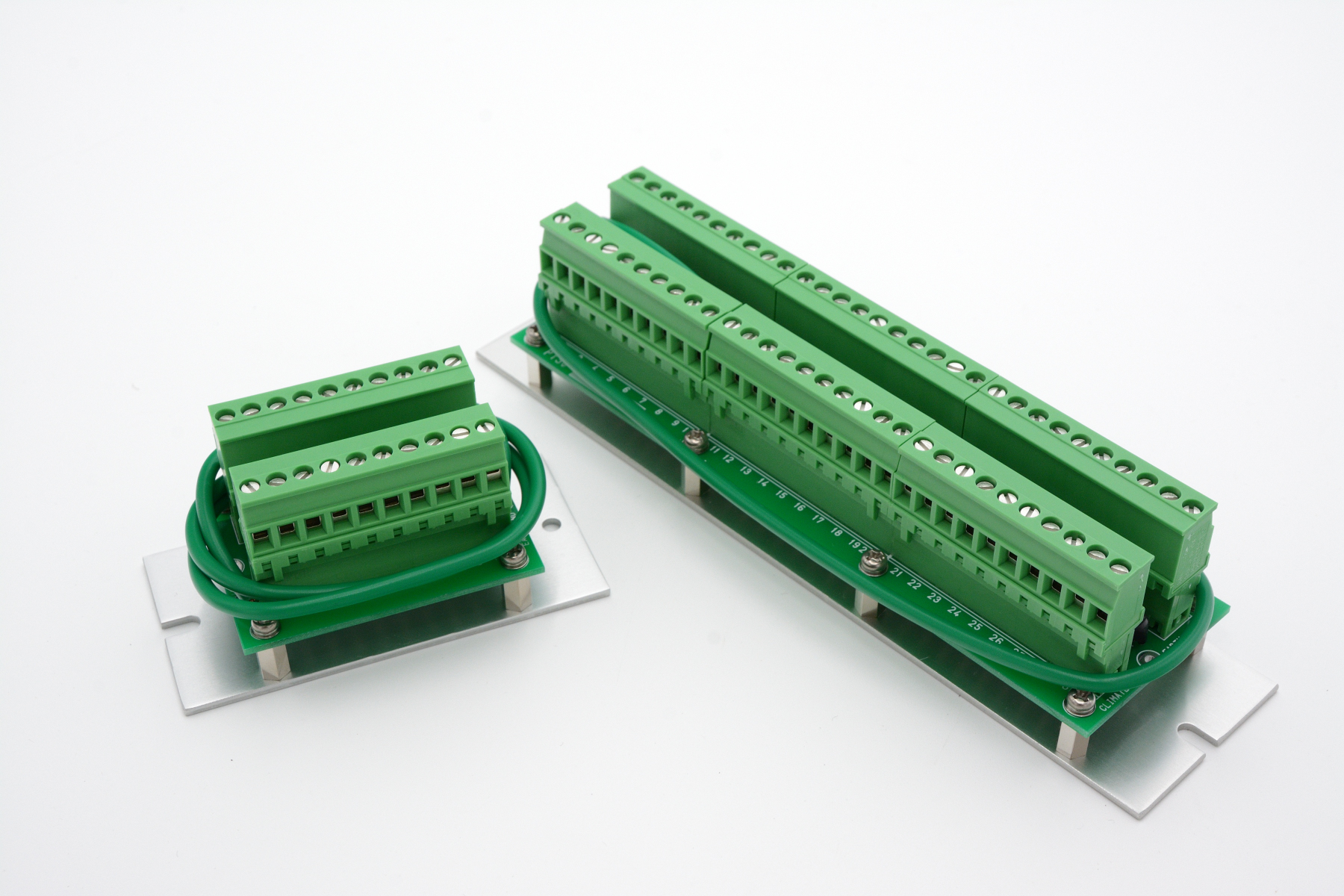

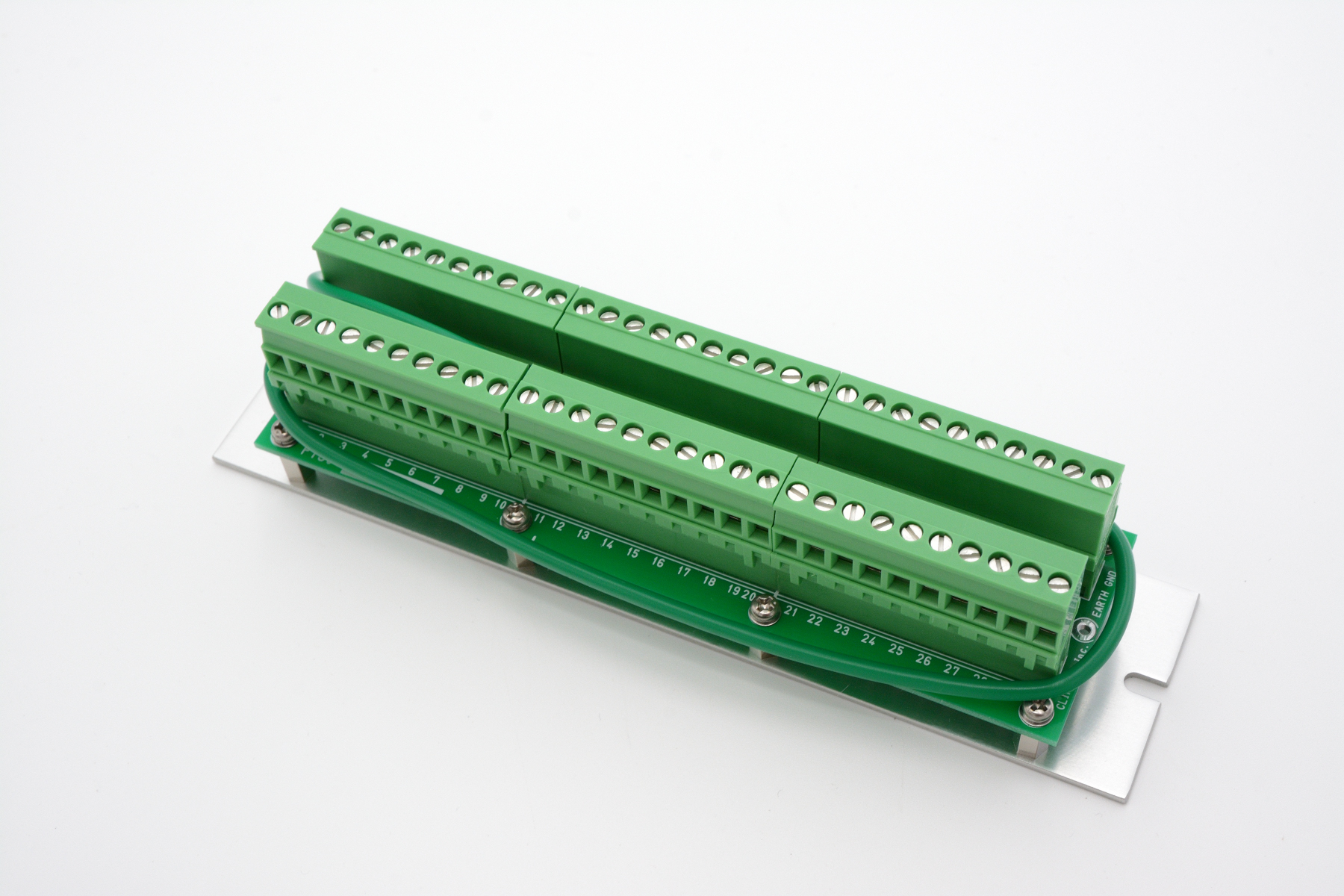

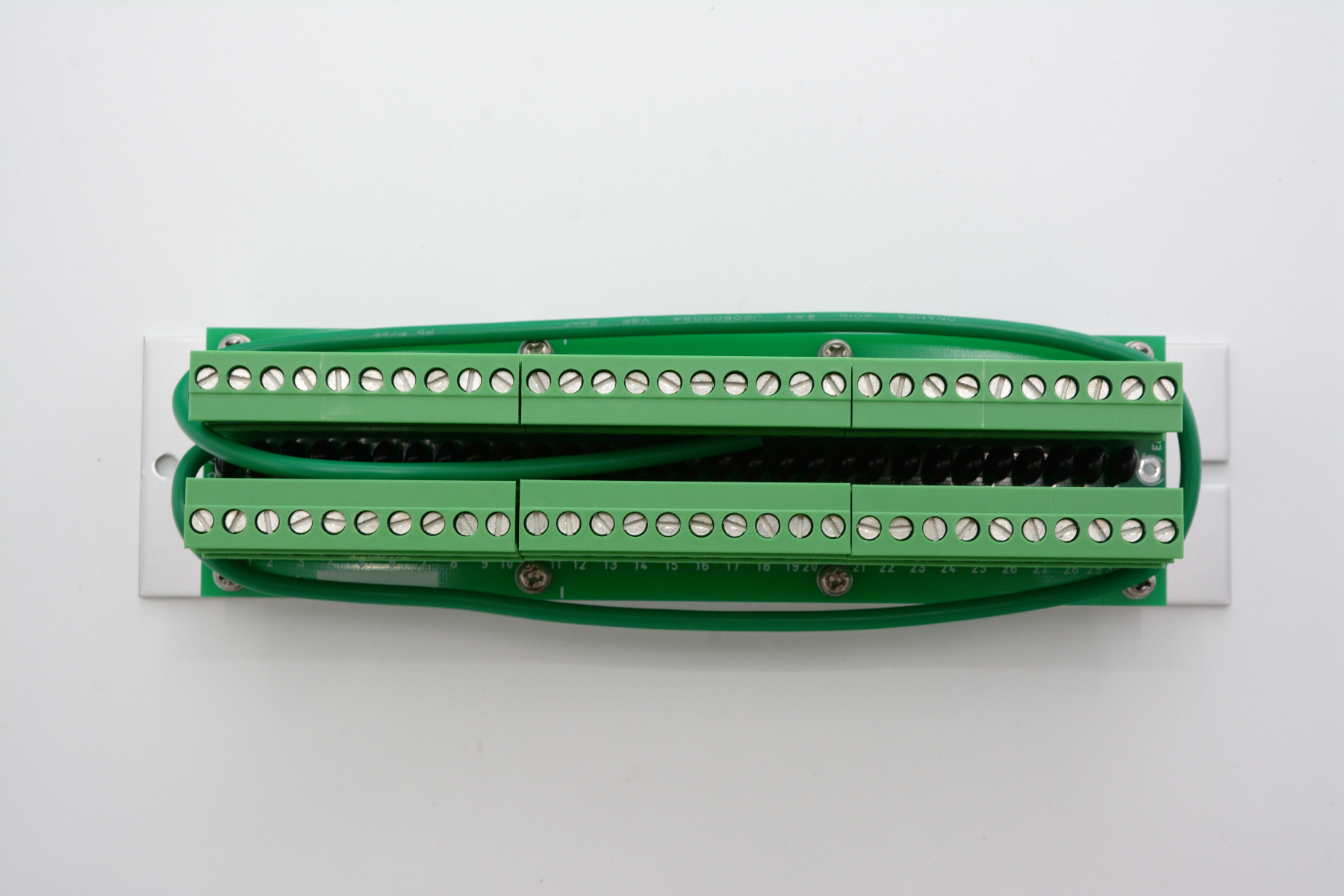

30線避雷器(C-PT30)

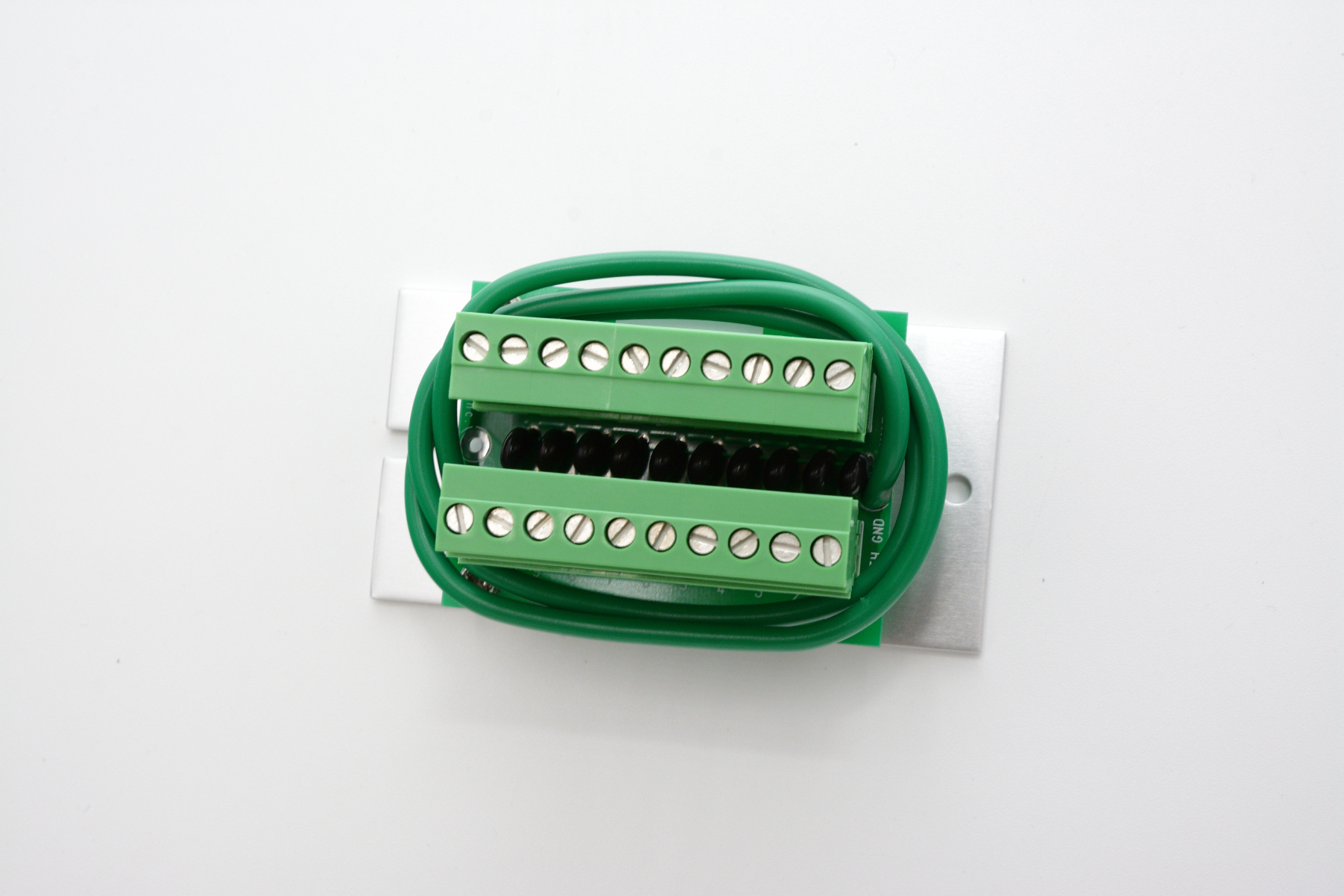

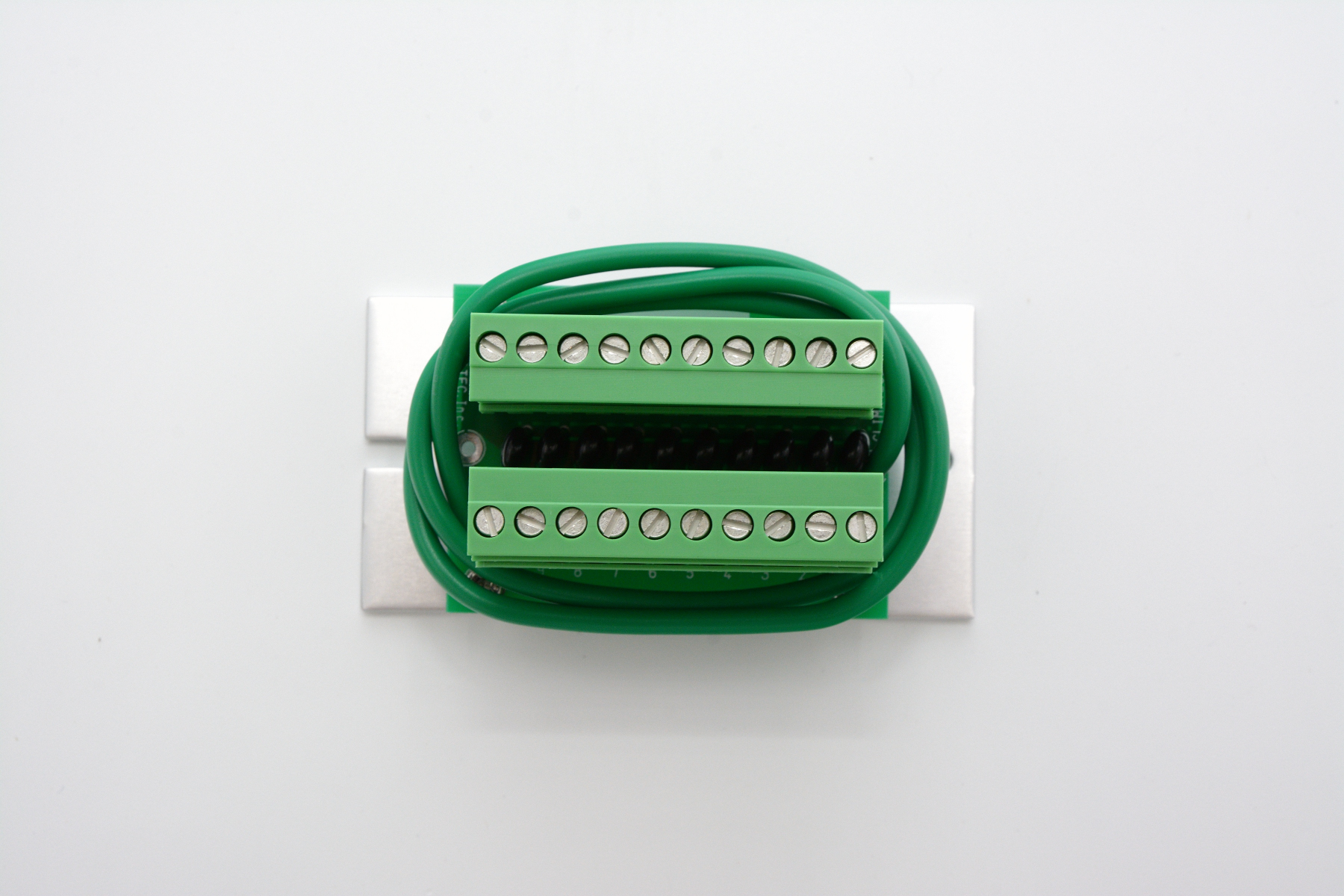

10線避雷器(C-PT10)

概要

センサーから計測盤に侵入するサージを防止します。30線または10線のブロック型抜き差し端子台になっているので、ワンタッチでセンサーを取り外すことができます。センサー毎に2～10端子のブロックになっており、現場で間違いなく接続することができます。

仕様

型式	C-PT30	C-PT10
端子数	30端子	10端子
ブロック端子	2～10極ブロック センサー線数にあわせて使用
最大電流・電圧	1A以下/38V
最大定格/電圧	38VDC
最大定格/サージ電流耐量	250A (@8/20μs)
最大制限電圧	104V
外形(D*W*H)	45x184x45mm

関連製品

配線の例

耐雷、耐サージ、安全配線の例

DC電源の場合の配線例

センサー側には避雷器を配置してサージの侵入を防止します。
各センサーの電源にはヒューズを入れているので万が一のDC電源短絡の際にもロガーは停止しません。

AC電源の場合の配線例

AC電源の場合は、ACラインからのサージ侵入が多いので、必ず耐雷トランスを電源入口に配置します。

屋外AC機器には漏電ブレーカーで安全性を向上させます。

また、電源バックアップ用鉛蓄電池のチャージャーも配置されています。
