概要
CO-CM10
CO-CM14

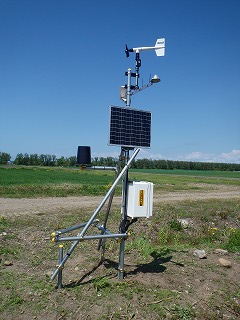

気象観測ステーション用の頑丈な三脚です。脚部が広く、重量があるので強風にも安定しています。三脚式なので、現場で簡単に組み立てることができます。
風向風速、日射、気温湿度、計測ボックス、雨量計、太陽電池パネルなどを取り付けることができます(各取付金具は別途)。
この三脚だけで基本的な気象観測ステーションのセンサーと計測機器類を設置できます。
更に耐風を増加させるために、ガイワイヤーキット(ステイ)があります。
型番の違いは、センターポール長さの違いのみです。
ネジで連結させるので、1.8mと3mを両方に対応することも可能。
C-CM110
耐腐食性の高いステンレス製の三脚です。
軽量で、高さ6mまで対応しています。

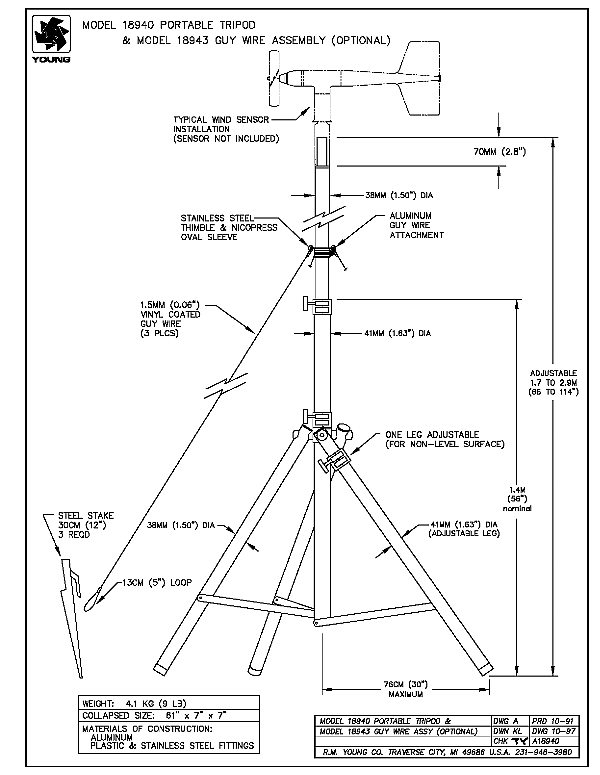

ヤング三脚
CYG-TRIPOD
軽量なアルミ製三脚
軽量なので、一時的な観測移動に適している。
開脚時の半径が狭いので、強風が予想されるときには、ガイワイヤーキットが必要。
簡易三脚キット
製造終了
伸縮ポールをつけたところ
三脚部のみ
軽量簡易なアルミ製三脚
非常に軽量なので、簡易的な観測に適している。
重量物の取付には向かない。
開脚時の半径が狭いので、強風が予想されるときには、ワイヤーキットが必要。
ステンレス製移動用スタンド(特注製造品)
キャスター付なので簡単に移動できる。
アルミ三角タワー
トライアングル(一辺45cm)
3m、6m、9mの3種類
詳しくは当社へお問い合わせください
2m、3m気象ポール(ステンレス)
CTW-3PS
コンクリートで基礎を製作し、アンカーボルトなどで固定します。
ステイなどは不要です。
単管パイプ組み立て
工事用パイプ(単管パイプ)を利用して組み立てる気象ポール。
短期間の観測に向いている
現場で材料調達可能
仕様
型式 | CO-CM6 | CO-CM10 | CO-CM14 | CYG-TRIPOD | CAK-ST460 |
高さ | 1.8m | 3m | 4m | 1.7～2.9m | 1.5～4.5m |
材質 | 鉄(亜鉛メッキ仕上) | アルミニウム | アルミニウム | ||
風速取付径 | 34φ | 34φ | 34φ | ||
本体ポール径 | 43φ | 41φ | 37φ | ||
最大開脚直径 | 3m | 1.5m | 1.2m | ||
重量 | 37kg | 40kg | 43kg | 5kg | 1.3kg |
同梱されている物 | 三脚本体、風速用34φ先端パイプ | 三脚一式 | 三脚一式 | ||
オプション |
 |
| ワイヤーキット | ||
必要工具 | 以下の工具をご用意下さい | なし | なし | ||
ステンレス三脚仕様
型式 | C-CM110 | C-CM115 | C-CM120 | |
頂部高さ |
|
|
| |
材質 | ステンレス | |||
風速取付径 | 34φ | |||
本体ポール径 | 43φ | |||
最大開脚直径 | 2m | |||
たたんだときの大きさ | 15*15*145cm | |||
耐荷重 | 45kg | |||
マスト | マストの数 | 1 | 2 | 3 |
マスト部長さ | 1.4m | 2.8m | 4.3m | |
基部+マスト長 | 2.6m | 4.0m | 5.5m | |
直径 | 48mm | |||
基部 | 長さ、直径 | 1.2m | ||
重量 |
| 15kg | 18kg | 21kg |
持続的耐風速 | ガイワイヤー無し | 33 | 24 | 18 |
ガイワイヤーあり | 35 | 33 | 28 | |
瞬間耐風速 | ガイワイヤー無し | 41 | 31 | 24 |
ガイワイヤーあり | 44 | 41 | 37 | |
運搬用袋大きさ | 20*152cm | |||
同梱されている物 | 三脚本体、アースキット、ペグ | |||
オプション | 19192 運搬用袋
| |||
必要工具 | 以下の工具をご用意下さい | |||
三脚組み立て方法(C-CM10など)
組み立て時間:初めての場合約1時間
2回目以後:30分
 | まず、足の部分を広げます |
 | 上部が水平になるように、足部をネジを固定します |
 | 上部のポールを取り付けます |
