耐雷トランス　C-TRシリーズ

概要

商用電源を屋外で利用する場合、ライン側から計測盤に雷や誘導雷が侵入することを防止します。使用電源の容量に応じて、型式を選択します。

特徴

このトランスは雷サージ・開閉サージ・短絡事故等の超高電圧のサージの被害が警戒される機器に装着して、抜群の効果があります。
また、雷サージ以外でも電源線路から侵入してくる10kHz～1GHzまでの広帯域の高周波ノイズをすべてのモードで防止できます

• 入力と出力が完全に分離されています。
• 接地条件によってノイズ遮断性能が左右されません。

仕様

関連製品

配線の例

耐雷、耐サージ、安全配線の例

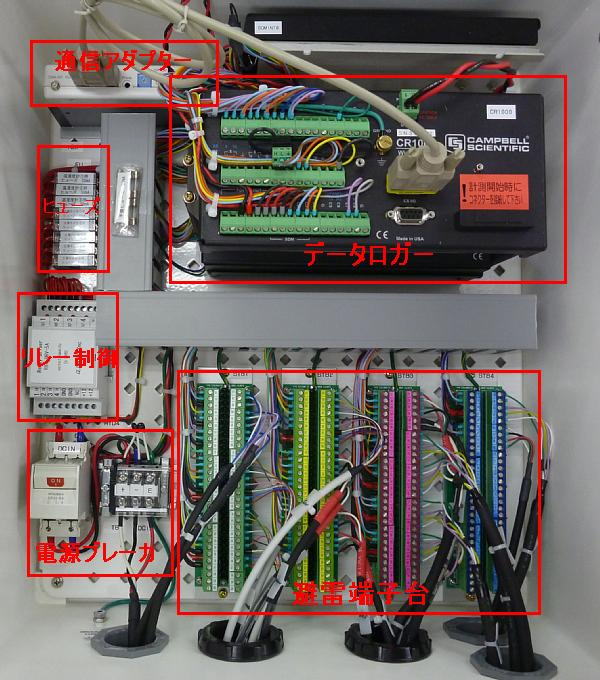

DC電源の場合の配線例

センサー側には避雷器を配置してサージの侵入を防止します。
各センサーの電源にはヒューズを入れているので万が一のDC電源短絡の際にもロガーは停止しません。

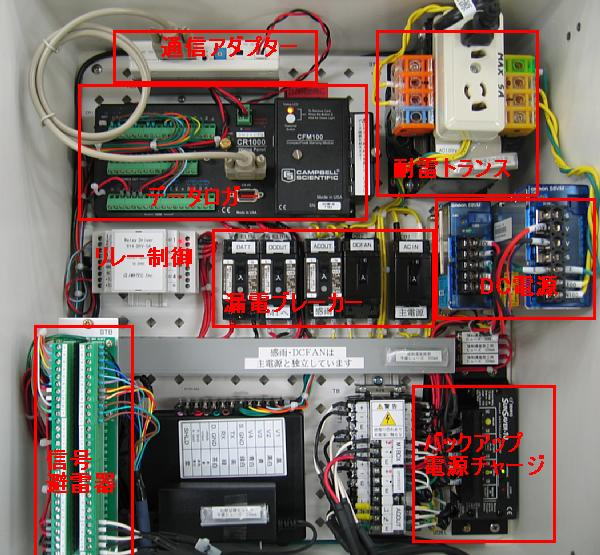

AC電源の場合の配線例

AC電源の場合は、ACラインからのサージ侵入が多いので、必ず耐雷トランスを電源入口に配置します。

屋外AC機器には漏電ブレーカーで安全性を向上させます。

また、電源バックアップ用鉛蓄電池のチャージャーも配置されています。
