CGR-T-200B
無電源 重量式雨雪量計(GEONOR)
▼ドキュメントダウンロード
概要
この雨雪量計は、Vibrating wire(振動ワイヤー)センサーを使った、重量式の降水量センサーです。 以下のような特徴があります。
- 冬季間 ヒータ無しでの雪量計測(省電力)
- 振動ワイヤーセンサーを使用しているので、温度影響が小さい
- 重量は3個のセンサーで測定されているので、1つ故障時にも測定が継続可能
あらかじめ、内部のバケツの中に不凍液を満たしておきます。降雪は不凍液に溶けて、不凍液が濃度は薄まっていきます。最大測定量は、想定温度とバケツ容量に依存しますので、それ以上の降雪がある場合には、途中で内部の不凍液を交換する必要があります。
仕様
600mm標準バケツ
1000mmタイプバケツ
容量 | 600mm (0℃) B3タイプ 1000mm (0℃) BM3タイプ 1500mm BMD3タイプ |
計測方法 | 重量計測方式 |
口径 | 160mmφ(200cm2) |
感度 | 0.05mm(600mm type) 0.075mm(1000mm type) 0.1mm(1500mm type) |
変換器 | Vibrating wire変換器 電源: DC12V 出力:周波数 700-4000Hz |
測定精度 | 0.1% FS (0.6mm / 600mm) |
使用環境 | -40～60℃ |
温度依存性 | 0.001% FS/℃ |
材質 | 外筒:アルミニウム |
寸法 | 高さ760mm×外径390mmφ(600mm) 高さ800mm×外径390mmφ(1000mm) 高さ1000mm×外径390mmφ(1500mm) |
重量 | 約18kg(600/1000mm) 約20kg(1500mm) |
オプション | 風除け 受水口(インレット)ヒーター |
周波数測定可能なロガーはこちら
C-CR800、C-CR1000X

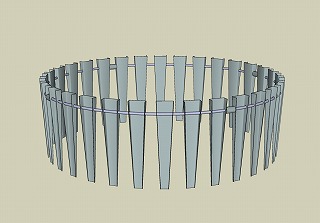

風除けオプション
建物の上、山の稜線上など風が強いところでは雨雪の補足率が悪いので、以下のような風除けを
取り付けます。
製品名:風除け(wind shield)
大きさ:1230 φ*400
重量:約33kg
基準観測所用 防風柵
直径12mのWMO推奨防風柵
想定温度における不凍液の量と計測可能降水量の関係
600mmバケツの場合
想定温度 | 不凍液 | メタノール | 測定可能降水量 | 残容量 |
℃ | L | L | mm | L |
0 | 0.0 | 0.0 | 600 | 12.0 |
-5 | 0.6 | 0.9 | 525 | 10.5 |
-10 | 1.0 | 1.6 | 470 | 9.4 |
-15 | 1.5 | 2.1 | 420 | 8.4 |
-20 | 1.7 | 2.5 | 390 | 7.8 |
-25 | 2.0 | 3.0 | 350 | 7.0 |
-30 | 2.3 | 3.3 | 320 | 6.4 |
-35 | 2.4 | 3.6 | 300 | 6.0 |
オイル400ccを蒸発防止に表面に張る
不凍液はエチレングリコール
1000mmバケツの場合
想定温度 | 不凍液 | メタノール | 測定可能降水量 | 残容量 |
℃ | L | L | mm | L |
0 | 0.0 | 0.0 | 1000 | 20.0 |
-5 | 1.0 | 1.5 | 875 | 17.5 |
-10 | 1.7 | 2.7 | 783 | 15.7 |
-15 | 2.5 | 3.5 | 700 | 14.0 |
-20 | 2.8 | 4.2 | 650 | 13.0 |
-25 | 3.3 | 5.0 | 583 | 11.7 |
-30 | 3.8 | 5.5 | 533 | 10.7 |
-35 | 4.0 | 6.0 | 500 | 10.0 |
