COTT-Parsivel-2

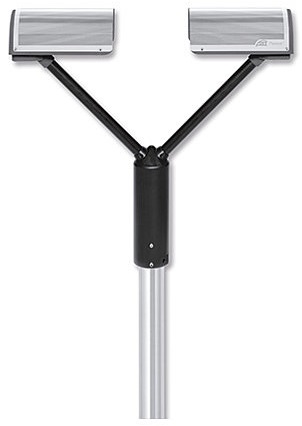

ディスドロメーター(COTT-Parsivel-2)

測定方法

650nm　0.2mW　レーザー式
クラス1M

測定面積

54cm2(18×3cm)

降水粒径・速度
測定階級

1024クラス
(粒径:32、速度32クラスの組合せ)

粒子サイズ

液体　0.2～ 8mm
固体　0.2～ 25mm

粒子速度

0.2～>20m/s(32クラス)

降水種類認識

霧雨、雨、みぞれ、ひょう、雪など

降水強度

最低 0.001mm/h(霧雨)
最大 1200mm/h
精度:±5%(液体)、±20%(固体)

降水視程

MOR 0～20,000m(約20km)　(MOR:気象光学距離)

レーダー反射強度

-9.999～99.999dBZ

運動エネルギー

0～999.999J/㎡h

天気コード

SYNOP 4680(wawa) / 4677(ww) / METAR 4678 /NWS

降水視程(MOR)

0～ 20,000m

出力(I/F)

RS-485 1200～57600BPS　2線半二重
SDI:統計結果のみ　/　USB:PCのみ
パルス(雨量強度のみ)

寸法
重量

670H×600W×114Dmm
最大6.4kg

取付寸法

2"パイプ、50-62φmmパイプ

動作環境

-40 to +70℃/ 0-100%

防水性

IP65

電源

10～28VDC
20V以上推奨
消費電力　65mA@24VDC
ヒーター:デフォルト50W/オプション100W
2A/4A @ 12V/24VDC

インターフェース

I/F

速度

取得可能データ

RS-485

1200-57,600BPS

全データ、スペクトルデータ

SDI

1200BPS

計算結果のみ

USB

-

保守用

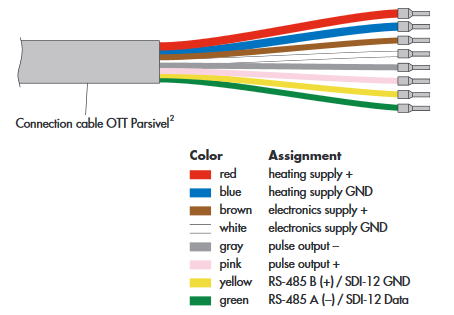

ケーブル(10m)　配線

(ケーブルはオプション)

設置パイプ

60mmφ×2m
鉄製(亜鉛メッキ)、重量30kg

ソフトウェア

ASDO
PCによるデータモニター、保存

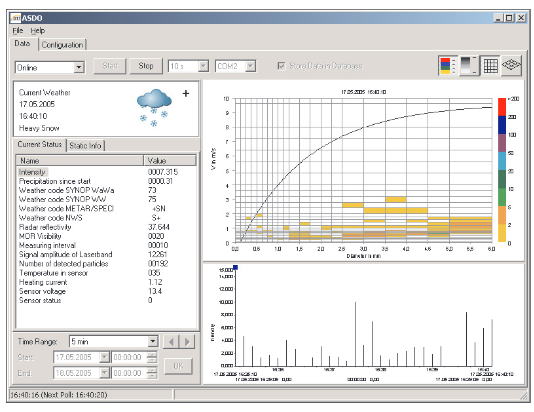

ソフトASDO画面の例　リアルタイムでの表示可能
上のグラフ:X軸:粒径クラス Y軸:落下速度　中の色は、カウント数
下のグラフ:時系列の降水強度

設置パイプ

60mmφ×2m
鉄製(亜鉛メッキ)、重量30kg

ケーブル

10mケーブル

降水現象

英語

SYNOP

ww
4677

wawa
4680

センサーエラー

Sensor error

-1

-1

降水なし

No precipitation

00

00

降水有り(判別なし)

Precipitation

41,41,42

霧雨

Drizzle

51,53,55

51,52,53

着氷性の霧雨

Freezing drizzle

51,53,55

51,52,53

霧雨を伴う雨

Drizzle with rain

58,59,59

57,58,58

雨

Rain

61,63,65

61,62,63

着氷性の雨

Freezing rain

61,63,65

61,62,63

降雪を伴う雨・霧雨(みぞれ)

Rain and/or drizzle with snow

68,69,69

67,68,68

雪

Snow

71,73,75

71,72,73

霧雪

Snow grains

77

77

霧雪・細氷

Ice crystals/needles

77

77

弱い雹(霰)

Soft hail

87,88,88

87,88

雹(霰)

Hail

89,90,90

89

天気分類(SYNOP)

強度(mm/h)

Light

Moderate

Heavy

霧雨

≦0.2

>0.2～0.5

>0.5

雨、雪、降水、霧雨を伴う雨

≦0.5

>0.5～4.0

>4.0

凍雨、弱い雹(霰)

≦2.4

>2.4～12.0

>12.0

雹(霰)(4677のみ)

粒径<8mm

粒径≧8mm

粒径クラス32
(mm)

クラス番号

落下速度クラス
32
(m/s)

境界

中間値

境界

中間値

0.125

0.062

1

0.1

0.05

0.250

0.187

2

0.2

0.15

0.375

0.312

3

0.3

0.25

0.500

0.437

4

0.4

0.35

0.675

0.562

5

0.5

0.45

0.750

0.687

6

0.6

0.55

0.875

0.812

7

0.7

0.65

1.000

0.937

8

0.8

0.75

1.125

1.062

9

0.9

0.85

1.250

1.187

10

1..0

0.95

1.500

1.375

11

1.2

1.1

1.750

1.625

12

1.4

1.3

2.000

1.875

13

1.6

1.5

2.250

2.125

14

1.8

1.7

2.500

2.375

15

2.0

1.9

3.000

2.750

16

2.4

2.2

3.500

3.250

17

2.8

2.6

4.000

3.750

18

3.2

3.0

4.500

4.250

19

3.6

3.4

5.000

4.750

20

4.0

3.8

6.000

5.500

21

4.8

4.4

7.000

6.500

22

5.6

5.2

8.000

7.500

23

6.4

6.0

9.000

8.500

24

7.2

6.8

10.000

9.500

25

8.0

7.6

12.000

11.000

26

9.6

8.8

14.000

13.000

27

11.2

10.4

16.000

15.000

28

12.8

12.0

18.000

17.000

29

14.4

13.6

20.000

19.000

30

16.0

15.2

23.000

21.500

31

19.2

17.6

26.000

24.500

32

22.4

20.8

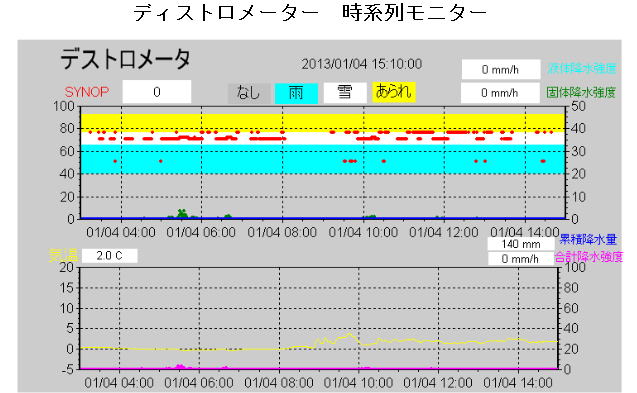

モニター画面例

説明

上のグラフで赤点はSYNOP状況で、水色にある点は雨、白は雪、黄色の部分はあられ
緑は固体降水強度(mm/h)、水色は液体降水強度(mm/h)
下のグラフは黄色が気温(0～5℃で変化)、ピンクは合計降水強度、青は累積降水強度
横軸は、12時間

解説

断続的に降雪があるが、降水強度はそれほど強くなく、積雪量は多くないと思われる
