CTH-1001

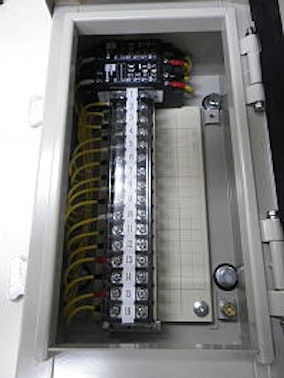

気象変換器箱

概要

太陽光発電システムの気象信号を計装信号(4-20mA)に変換する変換器箱です。日射計、気温計の各種信号をパワコンなどが取り扱い可能な4-20mAに変換します。

日射計入力

感度　7mV/kWm2、7μV/Wm2、0～10mV、0～50mV

対応センサーの例

気温計入力

白金測温抵抗体 3線式 Pt100Ω

対応センサー:Pt100

オプション

パネル温度入力

白金測温抵抗体 3線式 Pt100Ω

各種熱電対(CC,K,Eなど)

日射出力

気温、温度出力

DC4～20mA/0～1.43kW/m2(他のレンジも可能)

DC4～20mA/-60～100℃(他のレンジも可能)

オプション出力1

(PC入力用)

RS-232C/RS-485 19200BPS/8/N/1

SOCKET通信(IP,port指定可能)

形式:CSV、データ並び:日射量、気温、温度

オプション出力2

Modbus 出力

RS485　2線　RTU　9600/19200/38400BPS 8/N/1

電源

AC100V/または

2線式4-20mA選択の場合、ディストリビューター

形状など

約300Wx400Hx160Dmm、約8kg

材質

ステンレス(SUS304)、ライトベージュ塗装(5Y7/1)

測定要素	センサーイメージ	仕様概略	用途	詳しくは
日射計		ISO9060 クラスC 気象庁検定取得可能常時在庫有り	10～100kWクラスのPV発電所	こちら
日射計		ISO9060 クラスB 気象庁検定取得可能常時在庫有り	100kW～MWクラスのPV発電所	こちら
気温計		Pt100白金測温抵抗体 2mA JIS A級　4(3)線式 JIS C1604-2013	気温計測用	こちら
気温用シェルター		皿の枚数:10枚	シェルターは大きい方が日射による温度上昇の影響が少ない	こちら
気温用シェルター		皿の枚数:6枚	経済的	こちら
