CNK-PVA12280R/14300R/18340/11270/14301
PVアナライザー

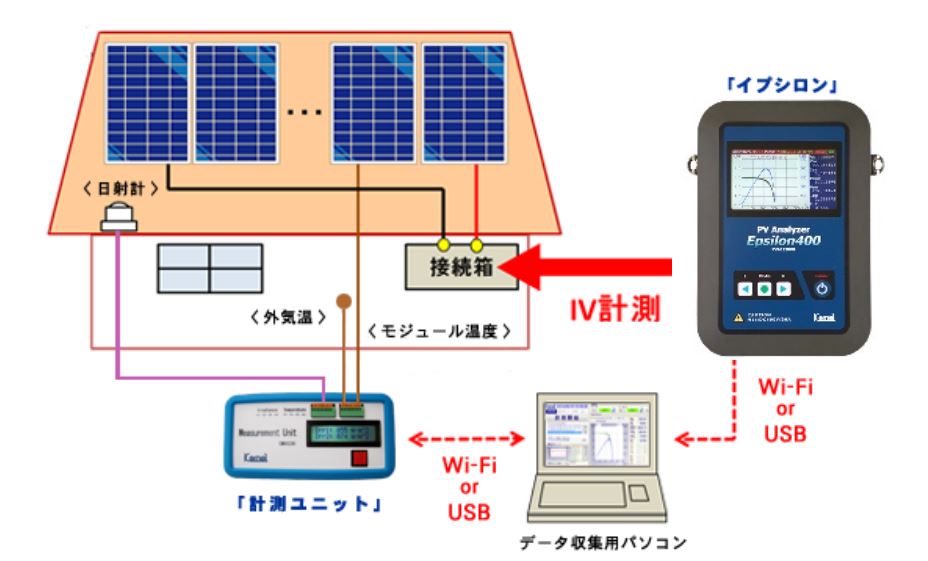

CNK-PVA12280計測システム概念図

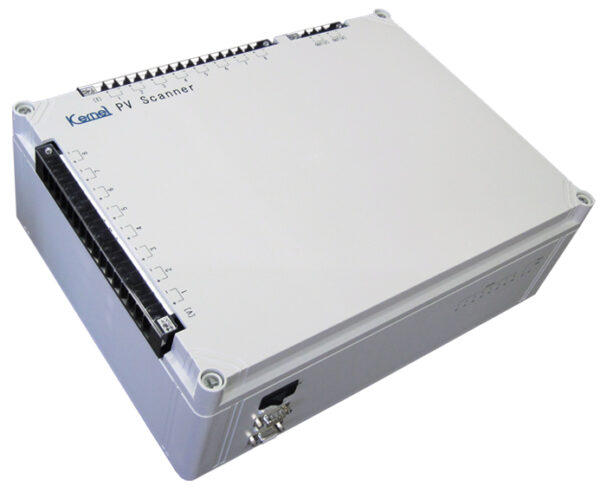

PVスキャナ
(CNK-PVSC11271)

オプション計測ユニット
(CNK-CMU12281)

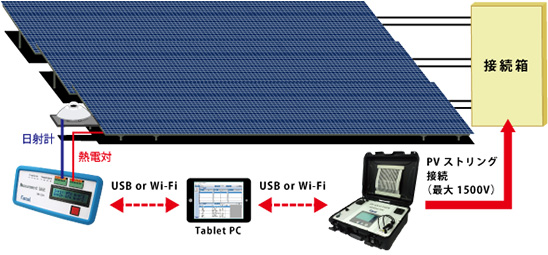

CNK-PVA18340　屋外計測例

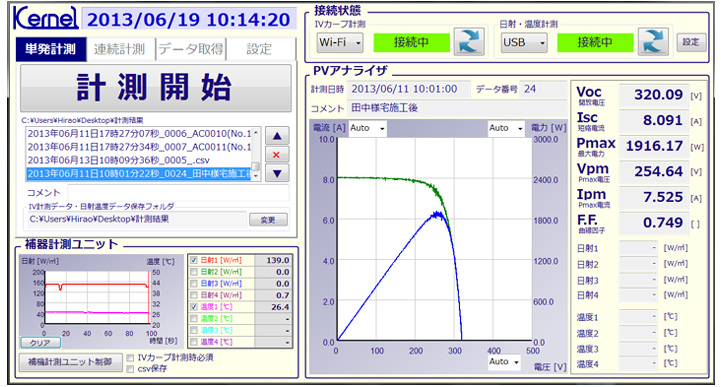

CNK-PVA12280R PC計測画面

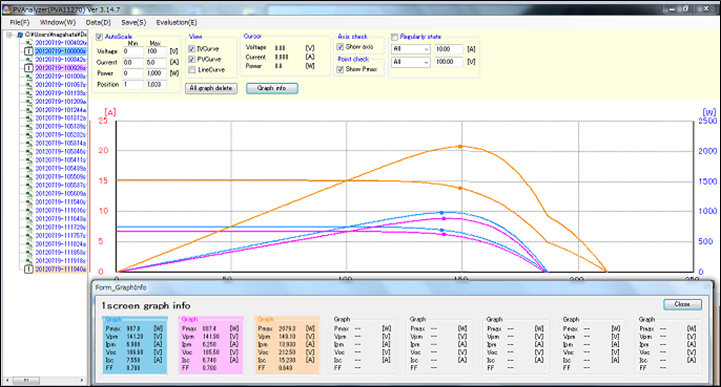

CNK-PVA12280R PCグラフ表示画面

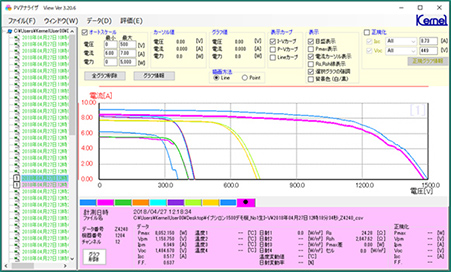

CNK-PVA18340 PCソフト画面

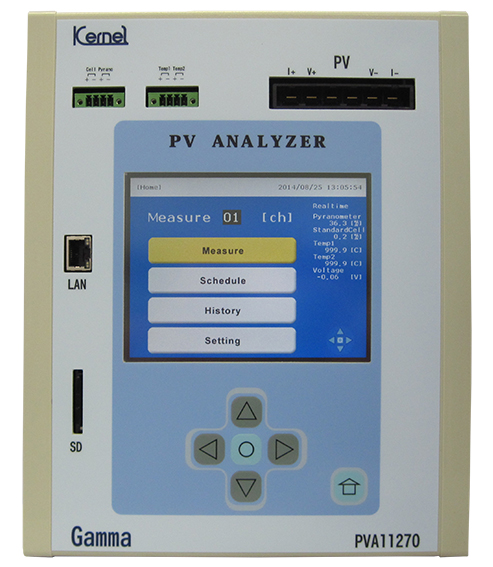

CNK-PVA11270

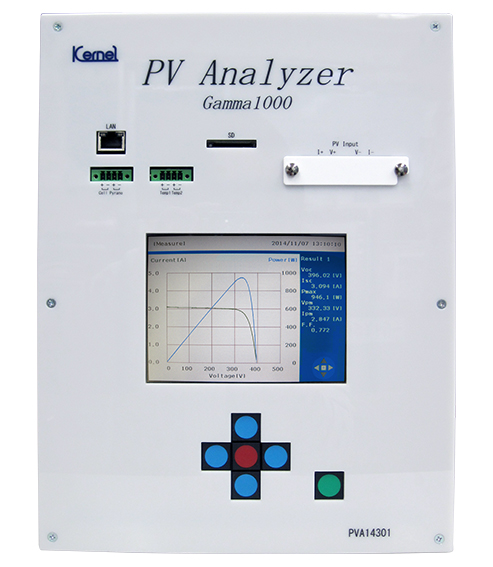

CNK-PVA14301

PVA11270 操作パネル

PVA11270 IV/PVグラフ表示

品　　名

PVアナライザー

愛　　称

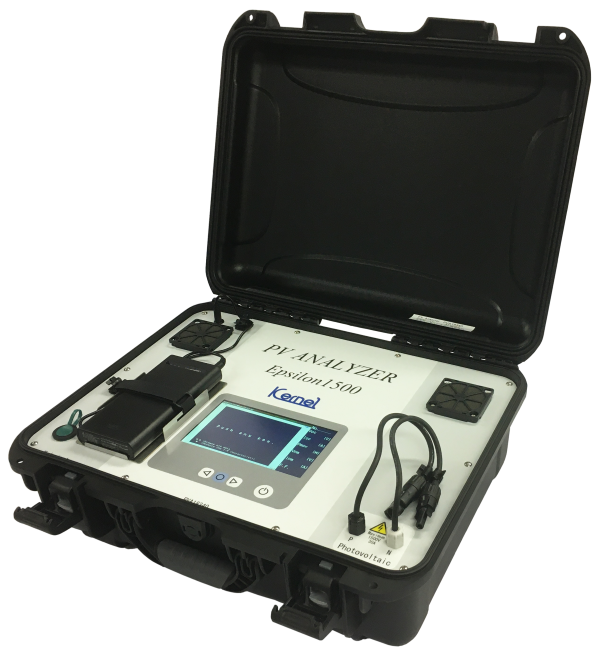

Epsilon 1500

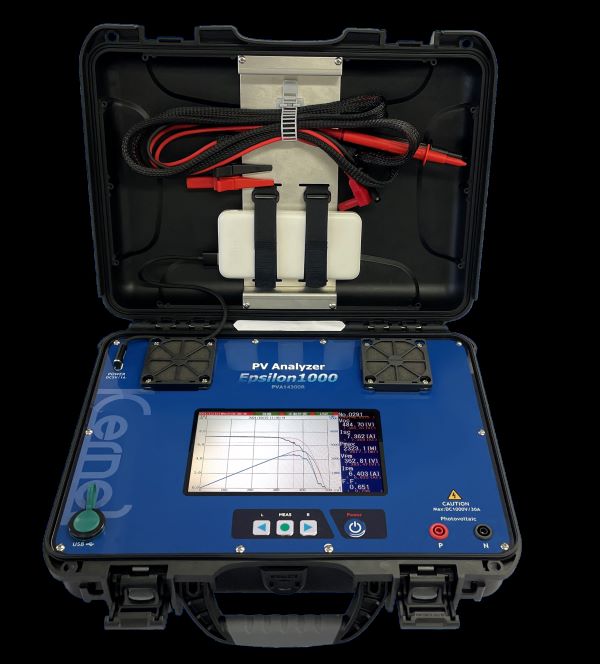

Epsilon 1000

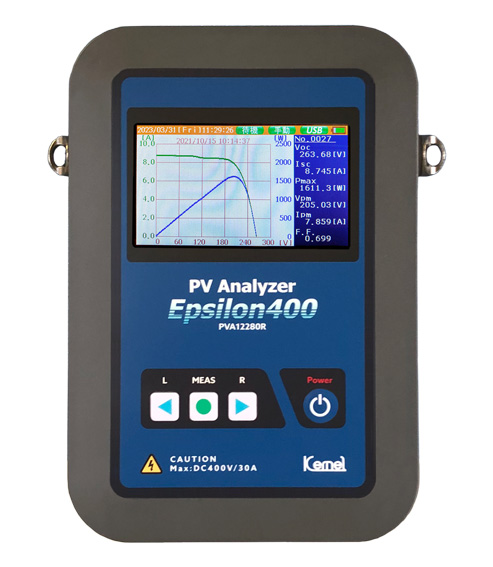

Epsilon 400

Gamma 1000

Gamma 600

型　　名

CNK-PVA18340

CNK-PVA14300R

CNK-PVA12280R

CNK-PVA14301

CNK-PVA11270

機器選定
情報

主目的

1500V対応

現場確認用

高電圧

メガソーラ向け

1000V対応

現場確認用

高電圧

メガソーラ向け

現場確認用

経済的

1000V対応

精密特性測定用

全PV対応

高電圧

メガソーラ向け

精密特性測定用

全PV対応

精度

高精度

超高精度

連続測定

PCにより可能

単独で可能

拡張性

単一モジュールまたは

単一ストリング

複数ストリングをスキャナーで接続可能

薄膜対応

規定電圧までOK

規定電圧までOK

測定方式

コンデンサ負荷自動切替方式

電子負荷式

測定対象
太陽電池

電力

0W～45kW

0W～30kW

0W～10kW

0W～10kW

0W～10kW

電圧

0～1500

0～1000V

0～400V

0～1000V

0～600V

電流

0～30A

0～30A

0～30A

0～30A

0～30A

測定入力

測定太陽電池

MC4コネクタ

2端子接続1組

2端子接続1組

4端子接続　1組

熱電対

オプションの計測ユニットによる

温度測定用T型(CC)熱電対　2点

日射計

7mV/kW 標準日射計(初期値)　1点

基準太陽
電池セル

微少抵抗による電流測定　1点
(日射計もしくは基準セルいずれか一方)

測定項目1

開放電圧(Voc)、短絡電流(Isc)、最大出力動作電力(Pm)、最大出力動作電圧(Vpm)、最大出力動作電流(Ipm)、

測定項目2

-

曲線因子(FF)、熱電対、日射計、基準セル、温度2点(例:太陽電池表面温度(裏面)、外気温)、　IVカーブ(電流・電圧それぞれ1024点)

IV測定データ点数

1024点

1024点

1024点

測定精度(電圧電流とも)

0.5%FS

電圧　±0.2%rdg., ±1.5V

電流　±0.2%rdg., ±0.15A

±0.5%FS

±0.5%FS

スイープ

種別

-

-

電流/電圧/電力/電圧比重変更 スイープ

モード

-

-

オートレンジ/レンジを指定してのスイープ

方法

短絡から開放

　短絡→開放/開放→短絡
　短絡→開放→短絡/開放→短絡→開放

時間

コンデンサ

自動切替方式により

200ms以内のスイープ

150～2000mS

自動計測インターバル

PCにより可能

10秒～1時間

保存メモリー

内部メモリに約9999件

SDカード(2GBまで対応)

出力インターフェース

USB、無線LAN(wifi)

LAN

拡張DIO(スキャナー用)

表示器

7"カラー液晶

(屋外仕様、白黒モードあり)

4.3"カラー液晶

(白黒モードあり)

TFTカラー液晶

320X240ピクセル

表示内容

測定項目およびIV/PVカーブ

電源

ACアダプター

-

-

AC100～240V 50/60Hz

DC電源

DC12V

(モバイルバッテリー)

DC5V

or

単三電池　6本

DC12V　10W

USB電源

-

USB

(通信・計測可能)

-

外形寸法

499W×406D×192Hmm

363W×282D×120Hmm

165W×240D×60Hmm

252W×332H×151Dmm

220W×270H×100Dmm

重量

約9.6kg

4.5kg

約1.4kg

約7.5kg

約3kg

使用温湿度範囲

0～40℃　　90%RH以下結露なきこと。

0～50℃　　90%RH以下結露なきこと。

0～45℃　　90%RH以下結露なきこと。

付属品

計測ケーブル(MC4・2m)、電源用バッテリーパック、USBケーブル

計測ケーブルセット(2m)
USBケーブル
(通信ケーブル・電源ケーブル)

計測ケーブルセット(2m)
USBケーブル
(通信ケーブル)

ACアダプタ・太陽電池接続ケーブル(2m)

取扱説明書・ソフトウェア

その他機能

・本機と計測ユニット(CMU12281・CMU2281-TK【別売り】)を同時にPC接続すれば I-Vカーブと日射・温度データの同期が可能(付属のソフトを使用)

・PCのUSBポートに接続し、操作、自動計測記録動作が可能。

・計測データをCSV形式で取り出すことも可能

・逆差し、過電流、過電圧検出機能(事故防止)

・専用解析ソフトによって、I-Vの重ね書き・レポート作成などが可能

・LAN経由、PCより操作、自動計測記録動作が可能。

・専用解析ソフトにより大量のデータをわかりやすく表示

ソフトウェア
(標準添付)

Windows 7/8/8.1/10対応

スケジュール計測、データ保存、データ閲覧、グラフ表示、50個のIVカーブを重ねてグラフ表示、

PCを使用することにより、複数台のPVアナライザーを1台のPCで同期計測することが可能

Windows 7/8/8.1/10対応

オプション

ACアダプタ

モバイルバッテリー

2線4chまたは4線2ch切替器(PVスキャナ)
どちらの機種にも対応

型　式

CNK-CMU12281

イメージ

計測チャンネル数

T型熱電対 4ch, 0-40mV電圧 4ch

表示

白黒LCD

計測精度

±0.5%FS

入力要素

日射量、基準セルなど40mVまでの電圧、熱電対(T型)

PCとの通信

無線LANまたはUSB

寸法・重量

85W×171D×32Hmm ・　0.5kg

電　源

単3電池 4本　またはUSB電源

型　式

CNK-PVSC11271

イメージ

接続方式

2線式/4線式

入力数

最大8ch　(負荷により変更)　
複数台使用により増設可能

端子形状

M4サイズネジ端子(主回路)

入力範囲

主回路:600[V](最大)、30[A](最大

電源

AC85～264[V]

使用温度範囲

0～50[℃]、90[%]RH以下　結露なきこと

外形

400(幅)×300(奥) ×132(高)[mm]

質量

約8kg
