概要
CVS-HMT330シリーズ 湿度温度変換器は、高圧、高温など、様々な湿度計測シーンに対応した最高クラスの湿度計測器シリーズです。
豊富なオプションによって、個別のニーズに合ったプローブの選択可能です。また、LCD表示器付オプションもあり、現場のモニターにも対応しています。
<モデル>
CVS-HMT330シリーズは以下の6モデルをご用意しています。
- CVS-HMT331(壁取り付けタイプ)
- CVS-HMT333(ダクト/小スペース用)
- CVS-HMT334(高圧/真空環境用)
- CVS-HMT335(高温環境用)
- CVS-HMT337(高湿環境用)
- CVS-HMT338(高圧パイプライン用)
ディスプレイを含む様々なオプションを選択できるCVS-HMT330シリーズは、個々の用途の特定のニーズに合わせてカスタマイズすることができます。また、特定の計測用途のニーズに従って、湿度素子自体を選択することもできます。
特長
- 計測範囲:相対湿度は 0～100%RH、温度は+180℃まで(機種による)
- 圧力耐性は 100bar まで(機種による)
- 精度と安定性に優れた第 4 世代の HUMICAPセンサ
- 腐食に強く IP65/IP66 レベル適合したハウジング
- 厳しい環境でも高い性能を発揮。優れた耐薬品性
- トレーサブルな校正(英文校正証明書付)
オプション
- RS-232/485/LAN
- Modbusプロトコル対応(RTU/TCP)
- 操作に便利なグラフ表示とキーパッド付き(オプション)
- 多言語ユーザーインターフェース
- ヴァイサラviewLincソフトウェアに対応
- 気象庁検定(湿度センサーのみ) 気温検定付きはここ
スクロールすることができます

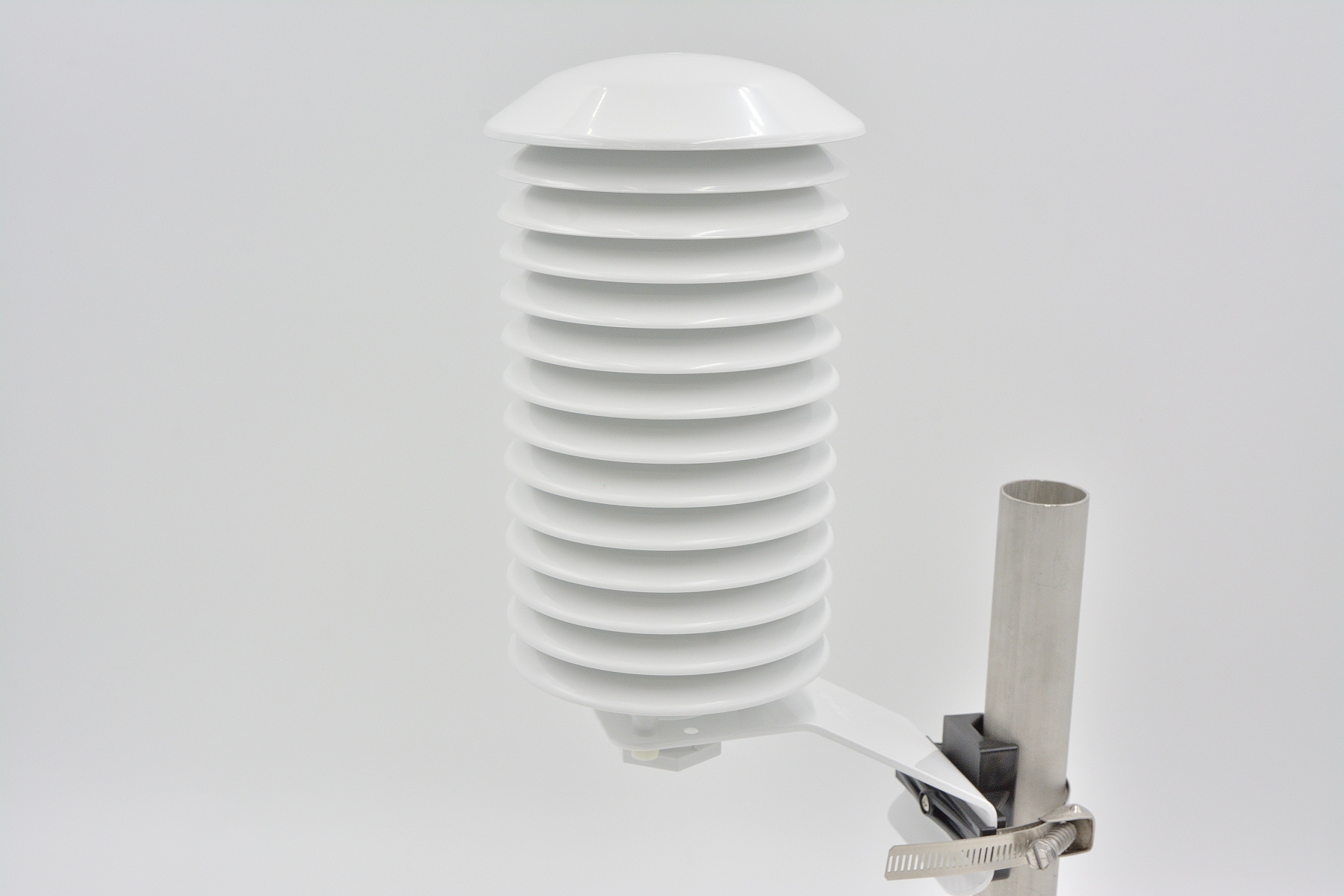

| シェルター | 野外での測定では、直射日光を遮光するシェルター(通風筒が必要です。電源のある場所では強制通風筒(ステンレスタイプもあり)、電源のない場所では自然通風シェルター(大)を推奨します。 |
| 複合計測 | 他の計測要素と一緒に測定するデータロガー 6chまでの測定には、C-CR800/850シリーズ 8ch以上複雑な計測には、C-CR1000Xシリーズ |
| PC計測 | またはPCで計測することも可能です(USB使用) この場合、計測用ソフトCLOADを推奨します |
スクロールすることができます
| 機種 | CVS-HMT331 | CVS-HMT333 | CVS-HMT334 | CVS- HMT335 |
CVS- HMT337 |
CVS- HMT338 |
| 用途 | 室内計測 | 一般用途 | 高圧/真空環境用 | 高温環境用 | 高湿環境用 (加温プローブ) |
高圧 パイプライン用 |
| 使用例 | 一般用 | ダクト/小スペース環境用 | 高圧 (100 bar まで)/真空環境用 |
高温 (180℃ まで、蒸気気密性) 環境用 |
高湿環境用 (オプションの加温プローブ) |
圧力下パイプライン (40 bar まで) 用 |
| 使用温度 範囲 |
-40～+60℃ | -40～+80℃ -40～+120℃ |
-70～+180℃ | -70～+180℃ | -70～+180℃ | -70～+180℃ |
| 使用圧力 範囲 |
0～10MPa (0～100bar) |
0～1MPa (0～10bar) |
0～4MPa (0～40bar) |
|||
| プローブ イメージ |
 固定 プローブ  ショート ケーブル プローブ |
 |
 |
 |
 |
 |
仕様
スクロールすることができます
| 相対湿度 | 測定レンジ | 0～100%RH | |
| 出 力 | 0～100%RH/0-1/5/10VDC | ||
| 温度係数 | 年1%RH以内 | ||
| 精度 | (+15～+25℃) | ±1%RH(0-90%) ±1.7%RH(90-100%) |
|
| (-20～+40℃) | ±(1.0+0.008x 指示値)%RH | ||
| (-20～+180℃) | ±(1.5+0.015x 指示値)%RH | ||
| 工場校正の不確かさ(+20℃) | ±0.6%RH(0～40%RH) ±1.0%RH(40～97%RH) (±2x 標準偏差を限度として定義。僅かな変動は許容、詳細は校正証明書を参照。) |
||
|
90%応答時間(+20℃)
|
8 秒/17 秒(グリッド使用時) 20 秒/50 秒(グリッド+スチールネットフィルタ使用時) 40 秒/60 秒(焼結フィルタ使用時) |
||
| 温度 | 測定レンジ | -40～+60℃(HMT331) -40～+80℃/-40～+120℃(HMT333) -70～+180℃(HMT334/335/337/338) |
|
| 精度(+20℃において) | ±0.6℃ | ||
| 温度センサ | Pt100 RTD クラス F0.1 IEC 60751 |
||
| 派生計測要素(機種による) | 露点、混合比、絶対湿度、湿球温度、エンタルピー、水蒸気圧など | ||
スクロールすることができます
| 演算値 | 項 目 | 出力レンジ |
| 露点・霜点温度(Td/f) | -20～+100℃ | |
| 露点温度(Td) | -60～+60℃ | |
| 絶対湿度(a) | 0-600g/m^3 | |
| 湿球温度(Tw) | 0～100℃ | |
| 混合比(X) | 0-500g/kg | |
| エンタルピー(h) | -40～1500kJ/kg | |
| ppm | 0-5000ppm | |
| 水蒸気圧(pw) | 0-1000hPa | |
| 飽和水蒸気圧(pws) | 0-1000hPa | |
| 露点温度差(dT) | -10～+50℃ |
(注)気圧を内部に設定可能
HMT330シリーズ共通仕様
スクロールすることができます
| アナログ出力 | 出力ch数 | 2ch(max3ch) | |||
| 電圧出力 | 0～1V, 0～5V, 0～10V 選択 | ||||
| 電流出力 | 0～20mA、4～20mA | ||||
| アナログ出力の温度 (+20℃において) |
フルスケールの±0.05% | ||||
| アナログ出力の温度依存性 | フルスケールの±0.005%/℃ | ||||
| 外部負荷 | 電流出力 | RL<500Ω | |||
| 0～1V 出力 | RL< 2kΩ | ||||
| 0～5V、0～10V 出力 | RL< 10kΩ | ||||
| デジタル出力 | 出力 | RS-232、RS-422/485(オプション) | |||
| プロトコル | ASCII コマンド、Modbus RTU/TCP | ||||
| サービスコネクタ接続 | RS-232、USB | ||||
| イーサネット・インターフェース(オプション) | 適用規格 | 10BASE-T、100BASE-TX | |||
| コネクタ | 8P8C(RJ45) | ||||
| IPv4 アドレス割当 | DHCP(自動)、固定IP | ||||
| プロトコル | Telnet、Modbus TCP/IP | ||||
| リレー出力(オプション) | 0.5A、250VAC | ||||
| 電源仕様 | 供給電圧 | 10～35VDC/24VAC | |||
| オプション電源モジュール使用時 | 100～240VAC、50/60HZ | ||||
| 消費電力(20℃/24VDC) | RS-232 | 最大 25mA | |||
| 電圧出力 | 最大 25mA | ||||
| 電流出力 | 最大 60mA | ||||
| プローブ加温時(HMT337) | +120mA | ||||
| 立ち上がり時間 (プレヒート時間) |
電圧出力 2秒 |
||||
(注)出力電圧は出荷後設定可能
スクロールすることができます
| 一般仕様 | ディスプレイ(オプション) | バックライト付きLCD、グラフ表示 | |
| ケーブルブッシング | M20 x 1.5(ケーブル径) | ||
| ケーブルコネクタ(オプション) | M12 シリーズ 8 ピン(オス) | ||
| プローブ | ケーブル径 | 5.5mm 6.0mm – HMT333(+80℃) |
|
| ケーブル長 | 2m、5m、10m、その他 | ||
| ハウジング | G-AlSi 10Mg(DIN1725) | ||
| ハウジングクラス | 変換器本体 | IP66 | |
| ディスプレイ付き | IP65(NEMA4X) | ||
| 重さ | 1.0～3.0kg | ||
| 使用温度範囲 | プローブ | 計測範囲に同じ | |
| 変換器本体 | -40～+60℃ | ||
| ディスプレイ付き | 0～+60℃ | ||

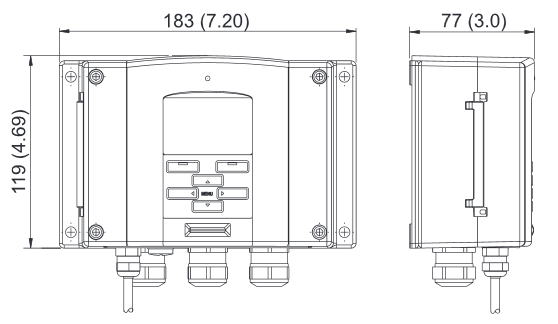

| サイズ |  |
||

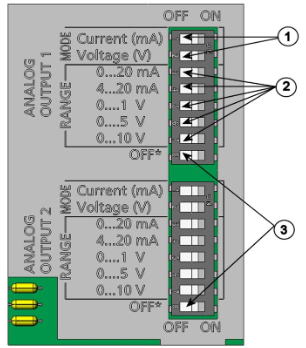

| アナログch1,2 設定 |  ①電流/電圧選択出力スイッチ(1 ～2) ②アナログ出力1 および2 の電流/電圧範囲選択スイッチ(3 ～7) ③保守点検専用スイッチ。常にOFF 位置にしてください。 |
||
解説
スクロールすることができます
| 加温プローブ | 湿度センサーを常時周囲温度より、2,3℃高く保つことにより湿度センサーチップへの結露を防止して、正確な湿度を測定します。高湿度環境下で有効です。加温された湿度は温度センサーにより補正されます | ||
| ケミカルパージ | センサーをヒータにより加熱(約160℃まで)することにより障害となる化学物質を蒸発させ、センサーの精度を維持します。インターバルまたは強制的にONにできます。パージ中の6分間は出力が固定されます。 | ||
| 触媒VHP フィルター | 蒸気化過酸化水素(VHP) は、汚染除去および殺菌によく使用されるガス状の過酸化水素です。湿度センサはVHP の直接暴露に対応していますが、完全飽和の可能性がある用途の場合、センサを保護して校正間隔を延長するために、触媒VHP フィルターを使用することをお勧めします | ||
