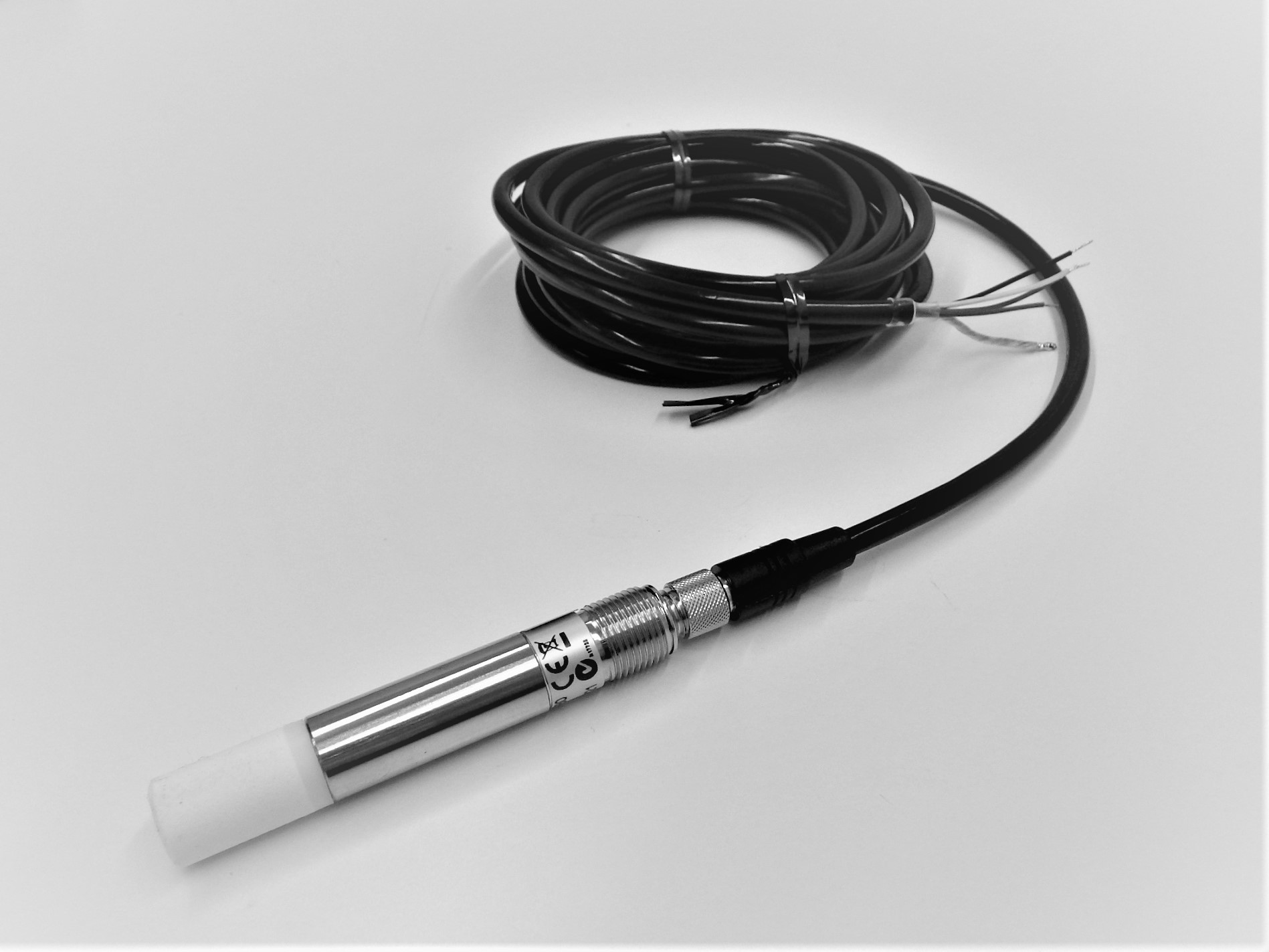

小型温湿度センサー(CVS-HMP60 / CVS-HMP110)

▼ドキュメントダウンロード

概要
仕様
【参考】 Tetensの式について
オプション

概要

C-CR1000X、C-CR800、 C-CR300などのデータロガーに直接接続可能な経済的な温湿度計です。温度センサーは、Pt1000(白金測温抵抗体)、湿度センサーは静電容量式です。測定には、日射の影響を避けるために、専用のシェルターをお勧めします。C-CR1000Xでは本体だけで、8本16ch、C-CR800では3本6chの計測が可能です。
湿度センサーが素子互換なので交換可能です。温度センサーの精度を求める場合は別センサーの併用をお勧めします。CVS-HMP110はHMP60よりも高精度なタイプです。

特徴

大きさが小さい
消費電力が小さい
素子互換
経済的
0-1/2.5/5V出力
デジタル RS-485出力(オプション)
コネクター接続　専用ケーブル

気象観測・気象庁検定付きはこちら
気象用・安価簡易タイプはこちら
工業用・4-20mA出力タイプはこちら

計測

シェルター	気温の測定にはシェルターを使用します自然通風シェルター、強制通風筒
複合計測	他の計測要素と一緒に測定するデータロガー 6chまでの測定には、C-CR800/850シリーズ 6ch以上200chくらいまで、C-CR1000Xシリーズ

※注意
従来のセンサーよりもプレヒート時間が長くなっていますので、センサーを交換する際にはプレヒート時間も1秒以上に調整して下さい

仕様

型式	CVS-HMP60		CVS-HMP110
試験成績書	なし		付属
用途特徴	経済的な温湿度測定		CVS-HMP60より高精度気象庁検定(湿度のみ)取得可能
プローブ	温度センサー	湿度センサー	温度センサー	湿度センサー
測定方法	Pt1000(ClassB)	静電容量式	Pt1000(ClassF0.1)	静電容量式
測定範囲	-40～+60℃	0～100%RH	-40～+80℃	0～100%RH
出力	0-1VDC/ -40+60℃	0-1VDC/ 0-100%	0-1VDC/ -40+80℃	0-1VDC/ 0-100%
オプション出力	0-2.5V、0-5V、1-5V RS-485(2線、半二重) 4-20mA(1ch出力のみ) 露点温度も選択可能
精度 0～+40℃	±0.5℃ (+10～+30℃)	±3%　0～90%RH ±5%　90-100%RH	±0.2℃	±1.5% 0～90%RH ±2.5% 90～100%RH
精度上記以外	±0.6℃	±5%　0～90%RH ±7%　90-100%RH	±0.4℃	±3.0% 0～90%RH ±4.0% 90～100%RH
露点温度精度	±2℃(0-40℃) ±3℃(-40-0℃、40-60℃)		±1℃(0-40℃) ±2℃(-40-0℃、40-60℃)
動作温度	-40～+60℃		-40～+80℃
筐体防水性	316ステンレス IP65
寸法重量	71L×12mmφ 28g(0.3mケーブル付)
ケーブル長	0.3 または 3m(指定) コネクタ接続式延長可能(オプション)
電源	5-28VDC 1mA　ave(5mA max) 8-28VDC(0-5V/1-5Vout)
プレヒート時間	HMP110プローブ(アナログ出力)13.5～16.5VDCにおいて 4秒その他の有効動作電圧において 2秒HMP110Dプローブ(デジタル出力)1秒
オプション	交換用湿度素子

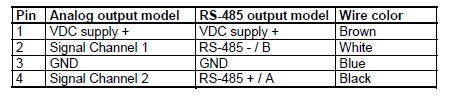

ケーブル色	Pin	要素	標準ケーブル 0.3/3m	延長ケーブル 3m以上
	4	温度(Ch2)	黒	白
	2	湿度(Ch1)	白	緑
	1	電源+	茶	赤
	3	グランド	青	黒

【参考】　Tetensの式について

Tetensの式は、飽和水蒸気圧(気温に対する空気中の水蒸気が飽和する時の圧力)を計算するための公式です。この式は、気象学や環境科学などで湿度や蒸発量を計算する際に使用されます。

以下、絶対湿度から相対湿度への単位換算式です。

　　相対湿度(%)=絶対湿度(kg-水蒸気/kg-乾き空気) / 飽和水蒸気量(g/m3)× 100

■Tetensの式

　Tetensの式の一般的な形は以下の通りです。

　Tetensの計算は、比較的簡単で精度も高いため現場でよく使われます。

　　　　　Tetensの式
　　　　　　e(t) = 6.1078 × 10^[ a・t / (t + b)]

　　　　　　※水の場合「a=7.5、b=237.3」
　　　　　　※氷の場合「a=9.5、b=265.5」

　　　　　　※tは気温(℃)

■絶対湿度から相対湿度を換算

　絶対湿度と相対湿度の換算式では、必ず飽和水蒸気量(圧)を求める必要があります。

　1.気温(t℃)から飽和水蒸気圧eを導き出す(単位:hPa)
　 飽和水蒸気圧e=6.1078 × 10[7.5 × t / t + 237.3]

　2.飽和水蒸気圧eから飽和水蒸気量aを導き出す(単位:g/m3)
　 飽和水蒸気量a=217 × e / t + 273.15

　3.飽和水蒸気量aに相対湿度をかける(単位:g/m3)
　 絶対湿度(体積絶対湿度)VH=a × RH / 100

　　※上記の計算では1気圧(1013.25hPa)を前提としています

注文型式

名称	CVS-HMP60	CVS-HMP110
小型温湿度センサー(3mケーブル付)	CVS-HMP60HT-03C	CVS-HMP110HT-03C
小型温湿度センサー(ケーブルなし)	CVS-HMP60HT	CVS-HMP110HT
10mケーブル　　コネクタ付	CVS-HMP60/110-100C
