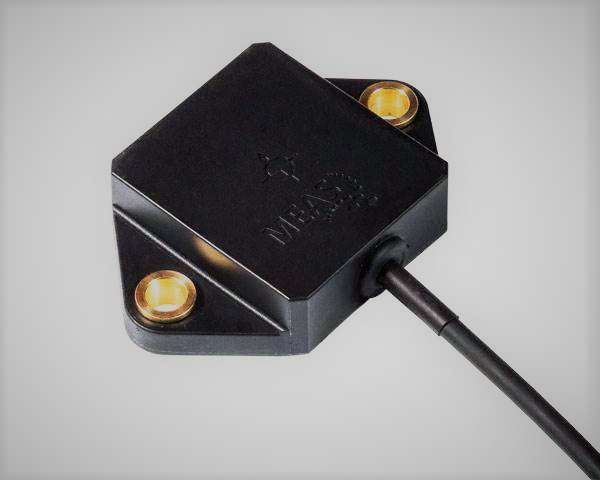

CP-TILT-DOG2-90
傾斜センサー
販売終了
▼ドキュメントダウンロード
概要
電圧出力のXY2軸の傾斜センサーです。最新のマイクロプロセッサ技術を使い、傾斜による静電容量の変化を2電極間の導電率相対変化で捉えます。
感部を完全にモールドしており厳しい環境に長期間耐えられます(IP 66)。
特徴
- 最新のマイクロプロセッサ技術
- 高速応答
- 長期間の耐久性
- 2軸広角度(±90°)
- 温度補正回路内蔵
- IP66
- RoHS指令対応
注意
屋外で使用する場合は、直射日光を避けるよう設置して下さい。
仕様
概要 | XY2軸傾斜センサー アナログ出力 | |
型式 | CP-TILT-DOG2-90 | |
測定範囲 | -90°～+90° | |
分解能 | 12bit(約0.04°) | |
使用周囲温度 | -40℃～+85℃ | |
許容誤差 | <0.5°(-40℃～+85℃時) | |
応答周波数 | 100Hz | |
電源電圧 | +8V～+30VDC 電流約15mA | |
保護等級 | IP66 | |
出力 | 0.5～4.5VDC/-90°～+90°) ※水平時+2.5V | |
質量 | 約60g | |
寸法 | 70.5(W)×45(D)×15(H)mm | |
出力ケーブル | 4芯 約400mm | |
ケーブル
- 電源 白
- GND 黄
- X出力 茶
- Y出力 緑
ご注意!
製品の故障率はゼロではありませんので、直接人体、生命、財産 を脅かす恐れがある場合の安全管理のためには、本製品単独 で使用しないで、他の方策を用いて多重の安全対策を講じて下さい。
屋外で使用する場合は、直射日光を避けるように設置して下さい。
傾斜センサー取付例
2mアームの先端、超音波風速計手前に取付 別ケースに収納
