CｰG1001/CｰG1002
風表示器/屋外用大型風速表示器

▼ドキュメントダウンロード

概要

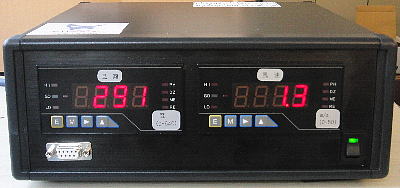

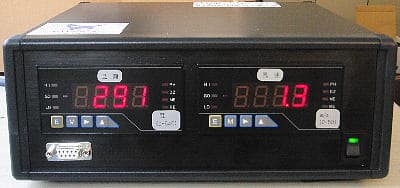

風速・風向ともデジタル数値表示する変換器です。風速計の電源も内蔵しており、本機に接続するだけで他に電源などは不要です。

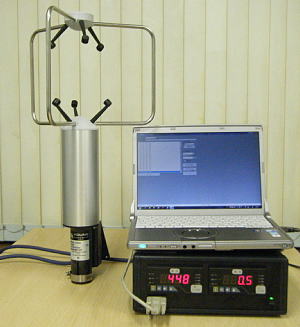

前面よりPCなどにRS-232Cで出力を取り込めます(オプション、タイムスタンプ付の収録ソフト付属)。

標準でアラーム接点もあるので、風速、風向の警報を表示させることもできます。

31台まで、デージーチェーン(RS-485)で接続できます。

屋外で使用できる大型デジタル表示器です。
風速計をダイレクトに表示器に接続することができるので、中継ボックスなどは不要です。

更に、警報などの出力もあるので、回転警告灯なども接続できます。

60mの視認距離があるので、工事現場、道路、建設現場などでの安全確認に使用できます。

注意

一般向けには気象業務法により気象庁検定を取得した風速計をご使用下さい

名称		風デジタル表示器	屋外用大型風速表示器
型式		C-G1001	C-G1002

表示	風速	50.0m/s	0～50m/s
	風向	0~360゜(CYG-81000は0-540°表示)	-
入力センサーの種類		電圧(電流)出力のセンサー全て例) CYG-5103V,LM, CYG-3002VM,LM CYG-81000, CYG-85000
警報接点(オプション)		HH, H, Low の3点 AC240V 8A, DC30V 8A
LED文字高さ		14.2mm	160mm
視認距離		-	60m
表示更新間隔		12.5回/秒	1回/60秒
大きさ重量		99H260W280D(mm) 1.5kg	400H700W150D(mm) 15kg
オプション		温度表示などカスタム対応可能デージーチェーン接続:31台まで(RS-485) RS-232C,485出力(超音波風速計のみ) デジタル出力の場合はソフト付属	アラーム接点(1点) DC30V/AC250V 5A
動作環境		0-50℃　35-85%RH	-10-50℃　20-90%RH IP23
電源		AC100V 20W以下	AC100V±10% 30VA以下
