CYG-9101
デジタル風向風速計 (CYG-9101)

WIND MONITOR SE

型式　

CYG-9101

CYG-9106

利用シーン

一般用

海用

測定範囲

風速:0～100 m/s　/　風向:0～360°

起動風速

風速:1.0 m/s　

風向:1.1 m/s(10°変化)

距離定数

2.7 m(63%)

プロペラ直径

18cm 4ブレード

測定方法

風速:AC周波数/風向:エンコーダ

分解能

風速:0.1m/s

風向:1°

精度

風速:0.3m/s または、計測値の1%

風向:±2°

出力

電圧またはRS-485選択

電圧

風速:0-5 VDC/0-100 m/s

風向:0-5 VDC/0-540°

RS-485

2線半2重、1200-9600BPS

フォーマット:RMY,NCAR,NMEA RMYT

連続出力またはポーリング

電源

11-24 VDC (20 mA)

温度環境

-50～50℃

寸法・重量

プロペラ18cm

全高:37 cm 　 全長:55 cm　 1kg

取付:34mmφパイプ

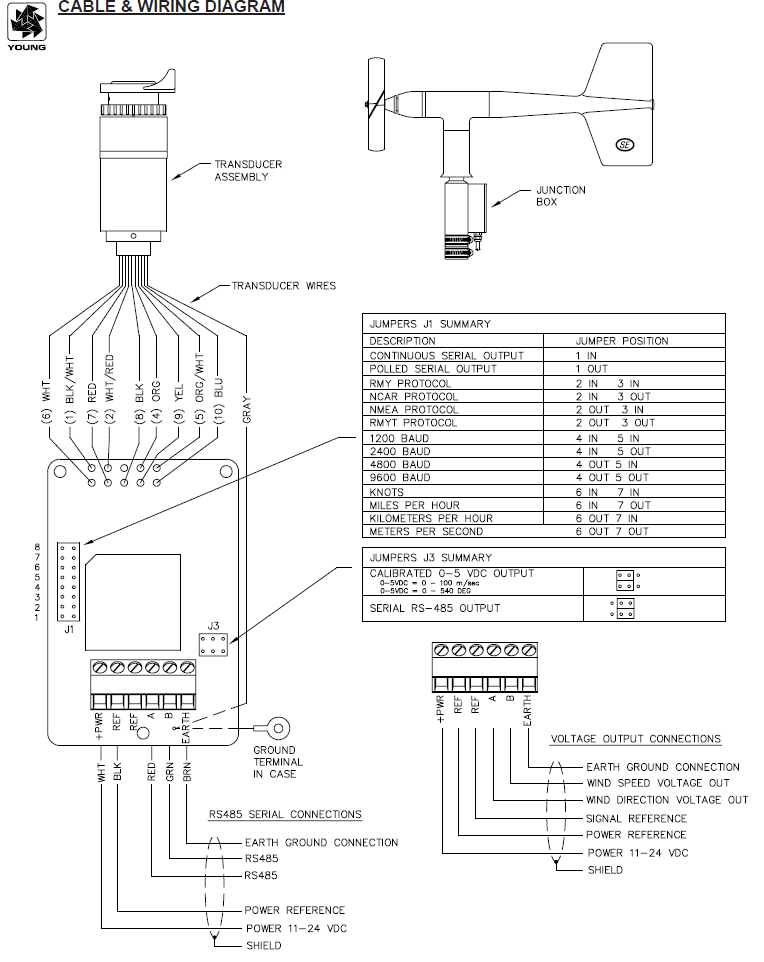

結線図

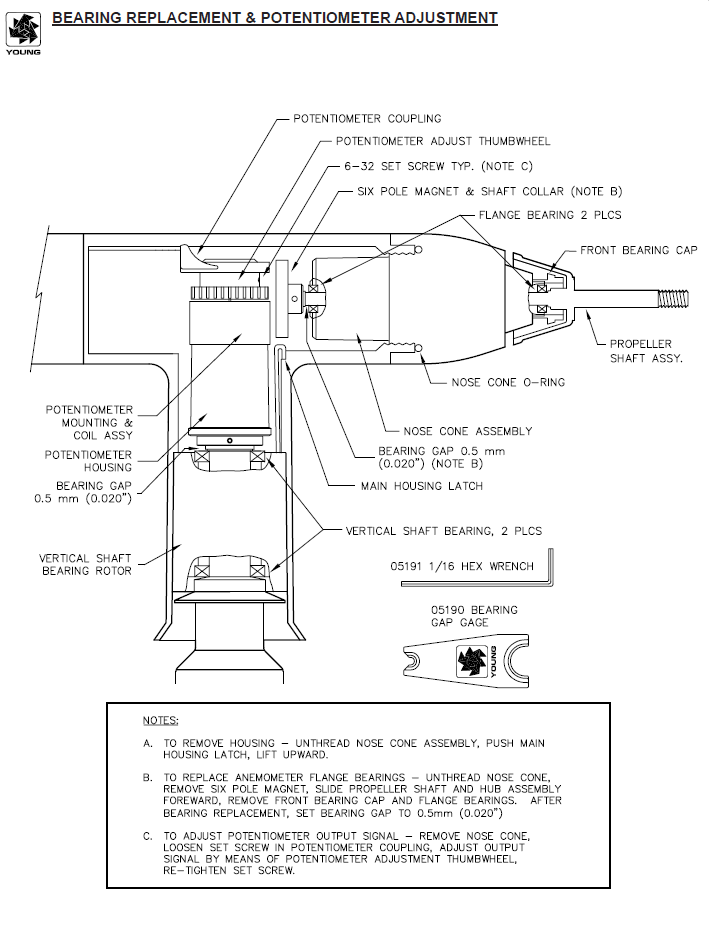

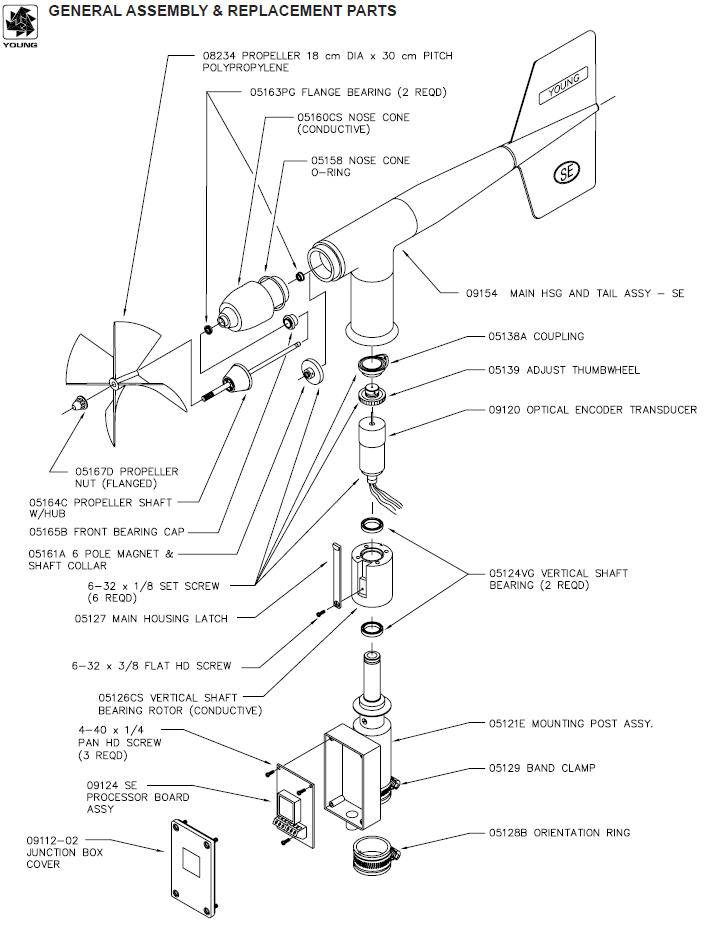

部品図

aa

address(0-15)

ddd

風向(°)

sss.s

風速(J1の単位)

出力

1Hz

ddd

風向(°)

sss.s

風速(下記単位)

U

単位 N:knots K:km/h M:m/s S:mph

A

Status

hh

check sum

速度

4800BPS

項目

ジャンパー位置

1

2

3

4

5

6

7

出力

Continuous

■

Polled

□

フォーマット

RMY

■

■

NCAR

■

□

NMEA

□

■

RMYT

□

□

速度

1200

■

■

2400

■

□

4800

□

■

9600

□

□

風速単位

Knots(knots)

■

■

Miles(mph)

■

□

Kilometers(km/h)

□

■

Meters(m/s)

□

□

□ OFF・■ ON

J3位置

ジャンパー位置

0-5VDC出力

左側

RS-485出力

右側
