CO-UX120-017

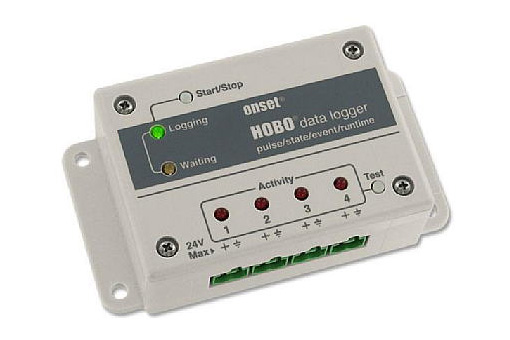

UX120　4chパルスロガー

型番

CO-UX120-017

CO-UX120-017M

イメージ

外部接点入力

接点、デジタル信号　24Vまで

パルス最大周波数

120Hz

ステート・イベント・ランタイム
最大周波数

1Hz

ビット数

4～32ビット(パルス発生回数及び記録間隔による)

記録間最大パルス数

7,863,960(最長記録間隔設定時)

信号判断

Input Low: < 0.4 V; Input High: 3 to 24 V

最小パルス幅

接点:500μS、ロジック信号:100μS

ロックアウトタイム

0～1秒(100mSステップ内)

エッジ検出

フォーリングエッジ、シュミット・トリガーバッファ

推奨スイッチ

ノーマル・オープンもしくはロジック"1"

バッテリー寿命

1年(記録間隔1分以上、ノーマルオープンで使用時の目安)

記録容量(ともに8ビット仮定)

最大520,192点

最大4,124,672点

動作環境

-40℃～70℃、0～95%RH(結露なし)

寸法

114mm×63mm×33mm

質量

149g

PCとの通信

PC接続:USBインターフェース(USB　ミニBケーブルが必要)

ソフトウェア

HOBOware ProもしくはHOBOware(free)

信号種類

記録方法

パルス

インターバル間のパルス数

ステート(状態)

論理信号High/Lowの変化があった時刻を記録

イベント

接点ON/または、High→Lowになった時刻を記録

ロックアウトタイムを指定可能

ランタイム

インターバル中の状態変化の数を記録
