CO-UX90
UX90シリーズ

▼ドキュメントダウンロード

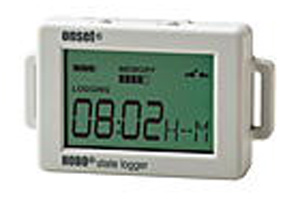

UX90シリーズは、モーター、照明、その他産業機器のOn/Off、ドアやリレーのOpen/Close、パルス/イベントの発生、人の存在/不在(オキュパンシ)などを感知し日時情報とともに記録します(ステータスを前面の液晶画面で確認可能)。機器の保守、省エネ対策、故障原因解明などに活用できます。

ラインナップ

状態変化・イベント

CO-UX90-001

ライトon/off

CO-UX90-002

モーターon/off

CO-UX90-004

ライトon/off

オキュパンシ(人感)
12m

CO-UX90-006

4ch
パルス、状態変化、

イベント、ランニング

項目	仕様
記録容量	128KB, 84,650サンプル最大記録間隔 1Hz(1秒)
バッテリー	CR2032リチウムバッテリー(交換可、寿命1年)
時計精度	±1分/月(25℃)
使用環境	本体動作:-20℃～70℃、0～95%RH(結露なし) LCD表示:0～50℃
防水性	IP50
寸法/質量	UX90-001: 36.6×59.4×15.2mm/23g UX90-002: 36.6×59.4×15.2mm/23g UX90-004: 36.6×84.8×15.2mm/30g UX90-006: 36.6×84.8×28.7mm/30g
インターフェース	PC接続:USBインターフェース(USB ミニBケーブルが必要)
専用ソフト	HOBOware ProもしくはHOBOware(free)

型番

仕様

CO-UX90-001

状態変化を記録(4モード:状態変化、パルス、イベント、動作時間)

入力種類	仕様
内蔵	磁気スイッチ:磁石付属　　ドアや窓のの開閉検知用
外部入力	外部入力ケーブル付属(CABLE-2.5-STEREO) 　　接点入力、Solid state入力、電圧入力
電圧範囲	0-2.5VDC(バッテリー駆動時) 内部プルアップ　100kΩ
Solid state入力	オープン(high):>500kΩ　クローズ(low):<10kΩ 内部プルアップ　100kΩ

CO-UX90-002

CO-UX90-004

入力種類	仕様
内蔵磁界センサーモーターon/off	閾値>40mGauss@60Hz
外部入力	外部入力ケーブル付属(CABLE-2.5-STEREO) 　　接点入力、Solid state入力、電圧入力
電圧範囲	0-2.5VDC(バッテリー駆動時) 内部プルアップ　100kΩ
Solid state入力	オープン(high):>500kΩ　クローズ(low):<10kΩ 内部プルアップ　100kΩ

CO-UX90-006

記録方法

UX90シリーズロガーの状態変化は黒い矢印の部分の日時と状態(On/Off)を記録します。グレーの部分は記録されません。
