直達日射計

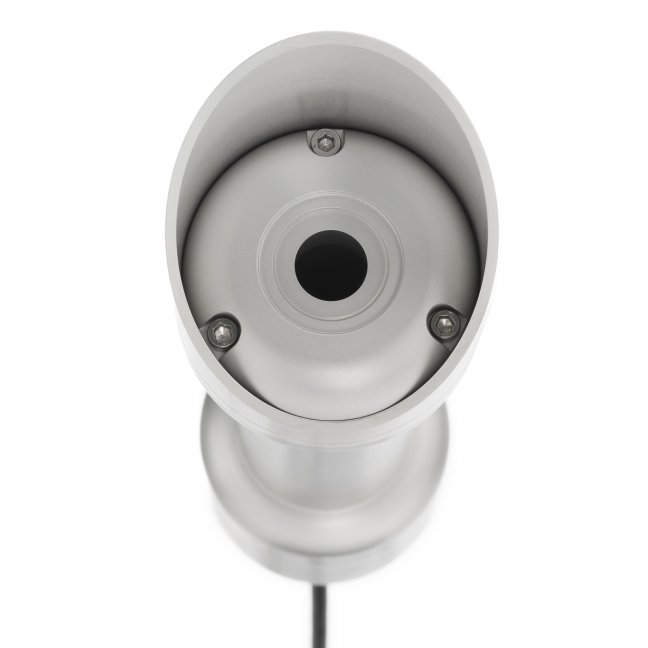

CHF-DR30

ClassAデジタル直達日射計

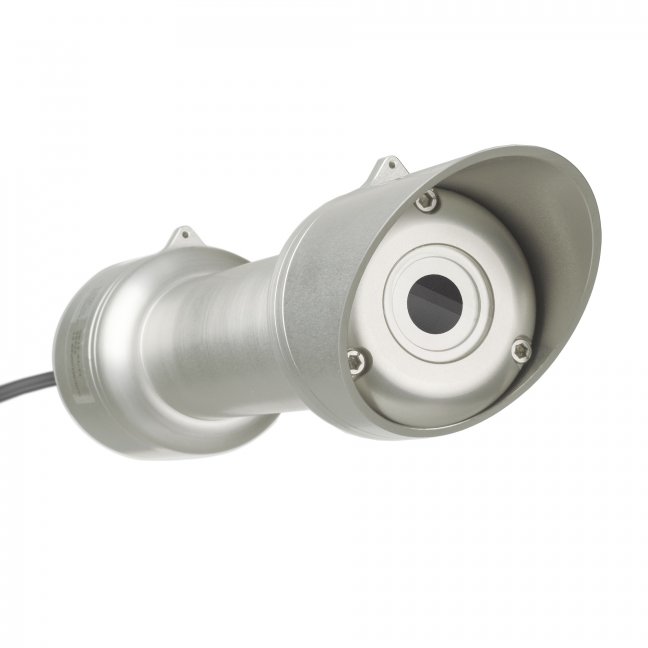

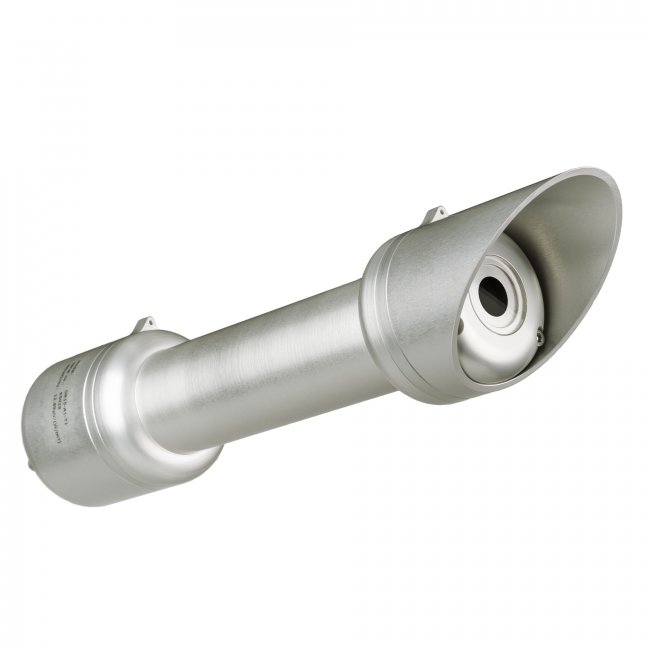

CHF-DR20

ClassA直達日射計

CHF-DR15

ClassB直達日射計

CEK-STR-21G

太陽自動追尾装置

名称

デジタル直達日射計

直達日射計

直達日射計
収束予定

型式

CHF-DR30

CHF-DR20

CHF-DR15

CHF-DR01

主な目的・特徴

PV(太陽電池)計測用
気象観測

高精度
気象観測

気象観測

気象観測

イメージ

ISOクラス

spectrally flat Class A

spectrally flat Class B

感度

-

10-30mV/(kW/m2)

7-15mV/(kW/m2)

標準出力レンジ

RS-485　2線
Modbus　RTUモード(*

0-50mV

0-60mV

出力
直達日射量以外は内部の値

直達日射量
温度、傾斜角度、湿度、圧力、ヒータ電流

直達日射量
温度(Pt100)

直達日射量
温度

電源

DC7-30V
0.1W

ヒータ　DC12V

ヒータ　DC12V

1 応答時間(95%)

4秒

4秒

12秒

2b ゼロオフセット 温度依存(5K/hr)　

<±1W/m2

3a 非安定性
(経年変化/year)

<±0.5%/year

3b 非直線性(100-1000W/m2)

<±0.2%

<±0.2%

<±0.3%

3d 波長選択特性

<±1%(350 to 1500 nm)

-

-

晴天時標準光の
スペクトル誤差

-

<±0.2%

-

3e 温度応答特性
(-10～40℃レンジ)

<±0.4%(-30～+50℃温度補正後)

<±0.5%(-10～+40℃)
<±0.4%(-30～+50℃温度補正後)
※温度補正テストレポート付

<±1.0%(-10～+40℃)

-

3f 傾斜応答特性

<±0.5%

<±0.2%

測定範囲(W/m2)

0～4000

校正の不確かさ
(calibration uncertainty k=2)

< 1.2%(k=2)

内部抵抗

-

50～150Ω

400～500Ω

ヒーター

1.5W/5V

1W@DC12V or 4W@DC24V

0.5W@DC12V

定常状態でのヒータによる
エラー

<0.1W/m2

<0.2W/m2

-

温度センサー

±0.5℃

標準:Pt100
オプション:サーミスタ-

オプション
Pt、サーミスタ-

その他センサ精度

傾斜角:0.5°
湿度:3%
気圧:4hPa

-

-

入射窓

石英製
ヒータ付き

大きさ

56φ x 277L mm

50φ x 380L mm

本体重量

約1000g(5mケーブル含む)

700g

視野角

5度

動作温度

-40～+80℃

材料

アルミニウム

波長範囲

200～4000nm

キャリブレーション

WRR　ISO 9059準拠
2年毎の再キャリブレーションを推奨

ケーブル

5m、10m、20m(発注時選択)
M12A-5p Femaleコネクタ

5m、10m、20m(発注時選択)
M12A-8p Femaleコネクタ

10m

配線
CHF-DR30

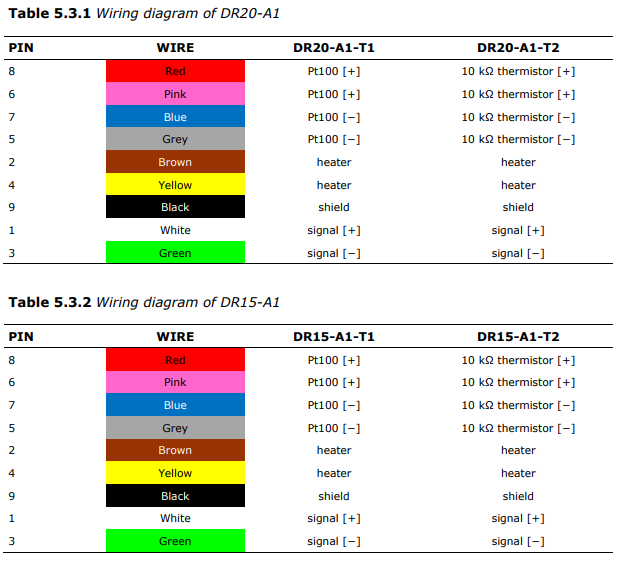

配線
CHF-DR20/15

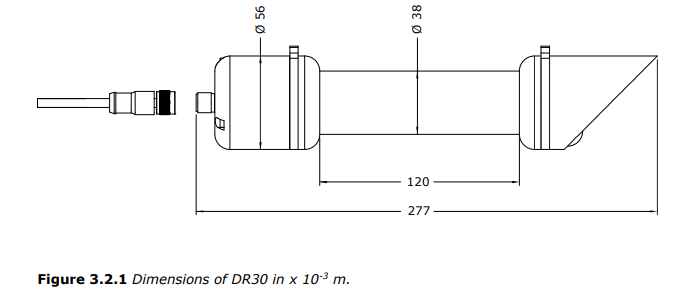

大きさ

CHF-DR30/20/15

*)Modbus通信について

当社取扱の各種ロガーで計測可能です。
C-CR300/1000X/3000
接続方法、プログラムについてはお問い合せ下さい

散乱光の測定には

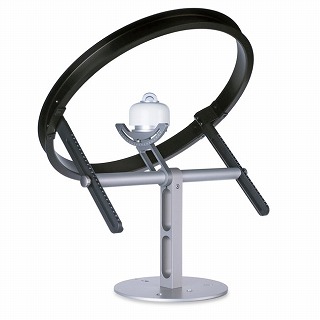

シャドウバンドCHF-SHR02

型式

CEK-STR-21G

CEK-STR-22G

センサー取付腕

片腕

両腕

追尾方式

直達日射強度により機械追尾と
サンセンサー追尾を自動切り替え

駆動方式

ダイレクトドライブ法

モータ/モータドライブ

ステッピングモータ/ハーモニックドライブ

角度分解能/精度

0.009°/0.1°以内

トルク

12Nm

24(12+12)Nm

駆動範囲

方位角-180～+180°(真南:0°)高度角-5～+90°

搭載量

7kg又は7Nm

15kg又は15Nm

設置時のデータの入力

GPSによる自動設定
または
RS232Cと専用接続ケーブルを使用し、
パソコンから付属のソフトウェアを使って入力

設置高度(標高)

制限なし

動作温度範囲

-40～+50℃

重量

14.5kg

15.5kg

外形寸法(WxDxH)

430 x 380 x 440 mm

電源

駆動用AC100～240V, 50/60Hz, 50VA(max)
