概要
CVS-HMP155湿度温度プローブは、信頼性の高い湿度温度計測を行います。厳しい屋外での使用を目的として設計されています。
特長
- 優れた長期安定性
- 高湿環境に強い加温湿度プローブ(オプション)
- ドリフトを抑えるケミカルパージ機能
- USB接続可能
- IP66レベルの全天候型防水構造
- 追加温度プローブ
- 選べる出力タイプ、電圧、RS-485、Pt100(温度のみ)
HMP155シリーズは湿度計測には高分子薄膜フィルムセンサ、温度計測には厚膜抵抗センサー (Pt100)を用いており、各センサーはプローブ先端の焼結PTFEフィルターによって保護されています。
CVS-HMP155のDタイプは温度がPt100Ω4線抵抗出力タイプ、Aタイプは温度がアナログ電圧出力タイプです。どちらも湿度出力はアナログ電圧出力です。
加温タイプは周囲湿度より常に低く湿度を保ち、プローブの結露の危険を軽減します。出力は露点となります。
以下のオプションにより、幅広い環境で経済的な計測が可能になっています。
オプション
加温湿度プローブ(高湿環境での安定した測定)
追加温度プローブ(加温湿度プローブ使用時の相対湿度、温度出力に必要)
ケミカルパージ(高温で化学物質を定期的に除去)
露点温度など演算値の出力
RS-485出力
気象庁検定(湿度センサーのみ) 気温検定付きはここ
計測
シェルター | 野外での測定では、直射日光を遮光するシェルター(通風筒が必要です。電源のある場所では強制通風筒(ステンレスタイプもあり)、電源のない場所では自然通風シェルター(大)を推奨します。 |
複合計測 | 他の計測要素と一緒に測定するデータロガー |
単体計測 | 小型ロガー |
PC計測 | またはPCで計測することも可能です(USB使用) |
解説
加温プローブ | 湿度センサーを常時周囲温度より、2,3℃高く保つことにより湿度センサーチップへの結露を防止して、湿度温度から正確な露点温度を測定します。高湿度環境下で有効です。加温された露点温度はオプションの温度センサーの使用により、相対湿度を計算します。 | ||
ケミカルパージ | センサーをヒータにより加熱(200℃まで)することにより障害となる化学物質を蒸発させ、センサーの精度を維持します。インターバルまたは強制的にONにできます。パージ中の6分間は出力が固定されます。 | ||
X-HEAT | センサ加熱は、わずかな温度差でも水分がセンサに結露する高湿度環境での使用にお勧めします。センサ加熱により、湿度センサの結露からの回復スピードが速くなります。 | ||
追加温度センサー | 1) フィルターの外に温度センサーを取り付けることができるので正確な気温(温度)測定が可能になります。 | ||
RS-485出力 | Aタイプ:アナログ出力とともに、RS-485出力可能 | ||
付属カバー(白) | 製品に添付される白い保護カバーの使用方法はこちら | ||
仕様
相対湿度 | 測定レンジ | 0～100%RH |
出力 | 0～100%RH/0-1/5/10VDC | |
精度(@+15-25℃) | ±1%RH(0-90%) | |
応答時間 | 20秒(20℃において63%応答)
| |
湿度センサ | HUMICAP180R2:耐候性が高い
|
温度 |
| CVS-HMP155A | CVS-HMP155D | CVS-HMP155E |
試験成績書 | 付属 | |||
納期 | 納期2週間 | 納期2週間 | 納期2週間 | |
測定レンジ | -80～+60℃ | |||
出力レンジ | -40～+60℃
| ー | ||
出力スケール | 0～1/5/10VDC | 4線式抵抗 | RS-485 | |
精度(@20℃) | 0.17℃ | 0.13℃ | 0.12℃ | |
温度センサ | Pt100 IEC751 1/3 ClassB | |||
演算式 | 項 目 | 単 位 | 出力レンジ |
露点・霜点温度(Td/f) | ℃ | -60～+60℃ | |
露点温度(Td) | ℃ | -60～+60℃ | |
混合比(X) | g/kg | 0-200g/kg | |
湿球温度(Tw) | ℃ | 0～60℃ |
通信設定 |
| 項 目 | 内 容 |
RS-485 | 通信方式 | 2線式 | |
初期通信設定 | 4800/E/7/2 フロー制御無し | ||
通信速度 | 300～19200BPS | ||
通信設定 | Data 7/8 STOP 1/2 | ||
終端抵抗 | 120Ω推奨 | ||
USBサービスポート | 通信方法 | COMポートをエミュレート | |
初期通信設定 | 4800/E/7/2 フロー制御無し | ||
エコー | なし | ||
電源 | USBポートより | ||
ドライバー | Windows 10,11対応 ダウンロード |
配線 | ピン番号 | 標準ケーブル色(* | 延長ケーブル色(* | CVS-HMP155A/E | CVS-HMP155D | |
常 時 | 通 常 | サービスモード(注2 | ||||
1 | 白 | 赤白 | 温度出力+(ch1) | Pt100 A | ||
2 | 茶 | 緑白 | RS485-B | 湿度出力 | RS485-B | |
3 | 緑 | 黄白 | AG(信号G) | Pt100 B | ||
4 | 黄 | 赤 | 湿度出力+(ch2) | Pt100 a | ||
5 | 灰 | 黄 | ー | Pt100 b | ||
6 | 桃 | 緑 | RS485-A | AG | RS485-A | |
7 | 青 | 黒白 | Vcc(電源8-28VDC) | |||
8 | 赤 | 黒 | GND(電源-) | |||
(注1)ch2出力は演算値を割り当てることも可能(出荷時オプション)
(注2) サービスモードへは、本体スイッチにて移行
(注3)CVS-HMP155Aの場合に電源と信号はアイソレートすることを推奨します。アイソレートしない場合、最大0.8℃程度のノイズが乗る場合があります。
(注4) ケーブル色は弊社にて延長している場合、色が変わるのでご注意ください。
電源仕様 | 出力 | 0～1V, 0～5V, 0～10V 選択 | ||
供給電圧 | 7～28VDC | |||
供給最低電圧 | 0～1V出力時またはRS-485出力 7V
| |||
消費電力 | <3mA @ 0-1V出力時
| |||
ケミカルパージ | 最大110mA | |||
加温プローブ付 | 最大150mA | |||
立ち上がり時間 | 電圧出力 2秒 | |||
(注)出力電圧は出荷後設定可能

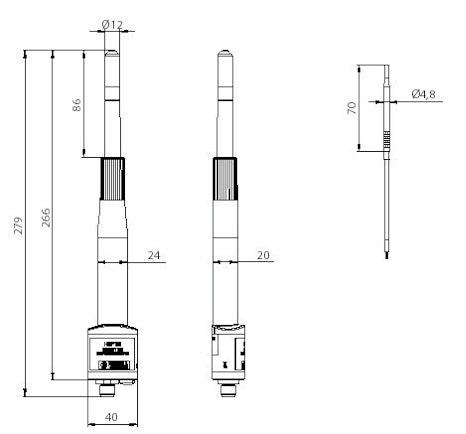

一般仕様 | 接続端子 | M12 8ピンコネクター |
ケーブル長 | 3.5、5、10、30m | |
ケーブル被覆 | PUR(ポリウレタン) | |
ワイヤー | AWG26 | |
追加温度プローブケーブル長さ | 2m | |
追加温度プローブ材質 | ステンレス | |
フィルター | 焼結PTFE(テフロン) | |
ハウジング | ポリカーボネート | |
ハウジングクラス | IP66 | |
重さ | プローブ 86g
| |
動作温度 | -80～+60℃ | |
保存温度 | -80～+80℃ |
付属防塵、遮水カバーの使用法
屋外でこのセンサーを利用する際には、コネクター接続部分を
ほこりや雨水、氷などから保護します。

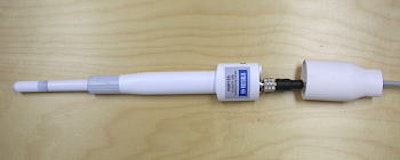

白いカバーの小さい方の穴からケーブルを通して、コネクターをセンサーに接続します。

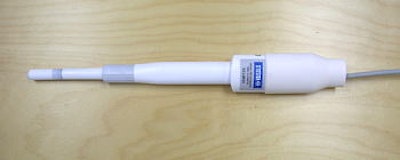

白いカバーをセンサーにかぶせて、コネクターを保護します。
【参考】 Tetensの式について
Tetensの式は、飽和水蒸気圧(気温に対する空気中の水蒸気が飽和する時の圧力)を計算するための公式です。この式は、気象学や環境科学などで湿度や蒸発量を計算する際に使用されます。
以下、絶対湿度から相対湿度への単位換算式です。
相対湿度(%)=絶対湿度(kg-水蒸気/kg-乾き空気) / 飽和水蒸気量(g/m3)× 100
■Tetensの式
Tetensの式の一般的な形は以下の通りです。
Tetensの計算は、比較的簡単で精度も高いため現場でよく使われます。
Tetensの式
e(t) = 6.1078 × 10^[ a・t / (t + b)]
※水の場合「a=7.5、b=237.3」
※氷の場合「a=9.5、b=265.5」
※tは気温(℃)
■絶対湿度から相対湿度を換算
絶対湿度と相対湿度の換算式では、必ず飽和水蒸気量(圧)を求める必要があります。
1.気温(t℃)から飽和水蒸気圧eを導き出す(単位:hPa)
飽和水蒸気圧e=6.1078 × 10[7.5 × t / t + 237.3]
2.飽和水蒸気圧eから飽和水蒸気量aを導き出す(単位:g/m3)
飽和水蒸気量a=217 × e / t + 273.15
3.飽和水蒸気量aに相対湿度をかける(単位:g/m3)
絶対湿度(体積絶対湿度)VH=a × RH / 100
※上記の計算では1気圧(1013.25hPa)を前提としています
加温プローブの優位性について
湿度が飽和に近い環境下において、静電容量型湿度センサの感部はしばしば結露状態になります。結露が起こると信頼性の高い湿度計測ができないだけではなく感部の劣化も引き起こし、センサの寿命が短くなります。
加温プローブは結露が起こりそうな状況において、センサヘッドを断続的に温める事により感部周辺の相対湿度が周辺環境より常に低くなることで湿度プローブの結露を防ぎます。(図を含めた解説はこちら)
加温プローブ単体では感部周辺の相対湿度が変化してしまうため、相対湿度の出力ができません。この場合、露点計として使用することになります。また、気象庁検定も露点計としての取得になります。
加温プローブの温度センサは湿度センサと同じ場所にあるため、そのままでは気温計測が加温の影響を受けてしまいます。そこで、温度測定用の温度センサを独立した外付けプローブにて計測します。
相対湿度の出力は外付け温度プロープによる温度測定と露点温度から相対湿度を計算することで可能になります。
加温プローブ使用時のおすすめ構成
加温プローブを使用する場合、雰囲気温度が上がってしまうため同一プローブでの温度計測はできません。センサは汚れの付着を抑えるためにむしろ通風の必要はありません。自然通風シェルタでの運用をおすすめします。外付け温度プローブを用いる場合は強制通風筒に入れ、精度の高い計測ができるようにしてください。
電流計測について
電流信号を出力する変換器には、4線式と2線式があります。
4線式 | 2線式 |
|---|---|
 |  |
4線式では、電源2線と信号2線が分かれています | 2線式では、供給電源の消費電流がそのまま電流信号(4～20mAなど)になります。 |
※ <注意>端子の並び方、呼び方は機種によって異なります。 | |
