CMT-RH-M
磁歪式水位計・位置センサー
▼ドキュメントダウンロード
概要

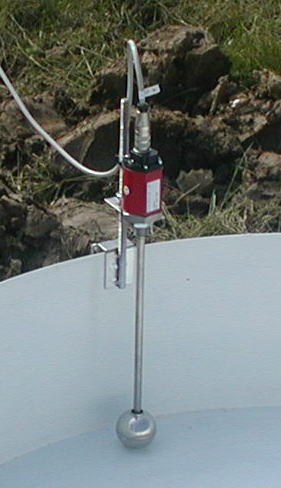

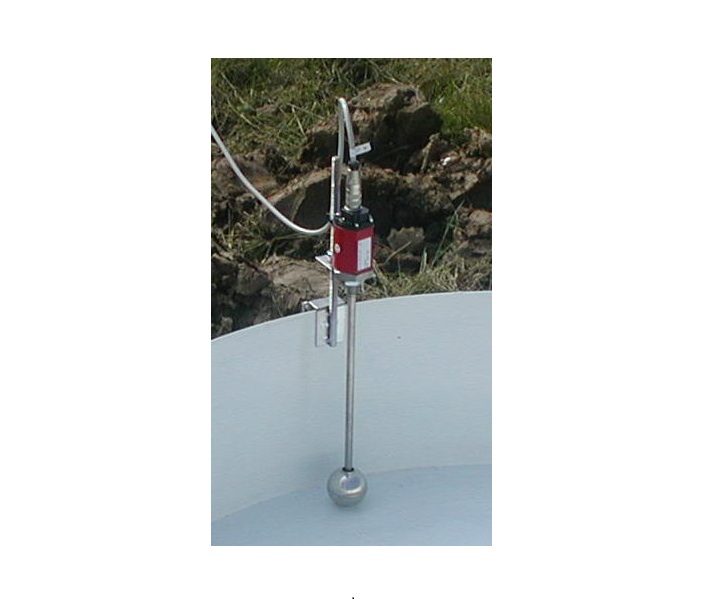

CMT-RH-Mは、ロッド上のマグネットフロートの位置を検知するセンサーです。マグネットフロートの位置で発生する超音波パルスをセンサーヘッド部で検知して、その時間差によってマグネットフロートの位置を検出して出力します。油圧シリンダーのピストンのストローク検出に用いられるように設計されたものですが、他の用途にも対応します。設置状況に合わせて、検出ロッド部の長さ・マグネットの種類や、電流・電圧出力の選定が可能です。
仕様
電 源 | 24VDC/50～140mA(ストローク長に依存) | |
検出ロッド長さ | 50～7600mm(標準50mm毎 特注で5mm毎可) | |
出力信号 | 電圧出力 | 0-10V または 10-0V (分圧も可) |
電流出力 | 4-20mA、0-20mA または 20-4mA、 20-0mA | |
直 線 性 | ±0.02%FS | |
繰 返 し | ±0.001%FS | |
ヒステリシス | 4μm以下 | |
温度範囲 | -40～+75℃ 0～90%以下 | |
温度特性 | 40ppm/℃以下 | |
ケーブル | 別途 | |
保護構造 | IP67 | |
ヘッド部大きさ | 51mm x 46mm x 93mm | |
