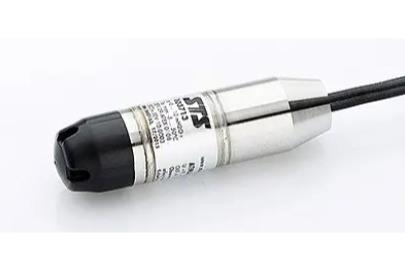

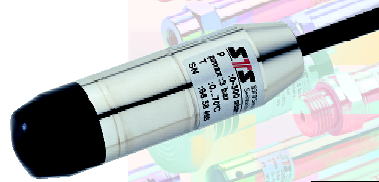

水圧式水位センサー(CSTSシリーズ)
▼ドキュメントダウンロード
概要
CSTSシリーズは、高精度で種類が豊富であるにもかかわらず、全てのオプションで短納期の水圧式水位計です。大気圧の変動は、ケーブルに内蔵する大気開放パイプでキャンセルします。2重ダイヤフラム構造で、安定した出力をします。センサー部の直径は24mm、10mmタイプもご用意しています。
チタン製やテフロンケーブルも用意してるので、海水など、様々な用途に安心してお使いできます。
静電容量型の下水、結氷河川でのタフ水位センサーはこちら
仕様
スクロールすることができます
| 特 長 | ゲージ(ブリッジ)出力 | 電圧出力 | 電流出力 | ||||||||||
| 型 番 | CSTS-TM/N | CSTS-MATM/N10 | CSTS-ATM.1ST/N-V | CSTS-ATM.1ST/N-I | |||||||||
| 特長 | 低消費電力 | 電圧出力 | 電流出力 | ||||||||||
| 普通サイズ | 細い | ||||||||||||
| 材 質 | ステンレス316L 総チタン製選択 |
||||||||||||
| 測定水深 |
1,1.6,2.5,4,6, 10,16,25,40,60, 100,160,250m |
10,16,25,40,60, 100m |
1,1.6,2.5,4,6,10,16,25 ,40,60,100,160,250m |
||||||||||
| 電 源 印加電圧 |
推奨10VDC 1mA (2.5～12V) |
10-30VDC ※0-10V出力時 12-30VDC |
9-33VDC | ||||||||||
| 出 力 | 100mV@10V印加 出力は印加電圧に比例 |
0-5V/0-10V (3線式) |
4-20mADC 0-20mA (2線式) |
||||||||||
| 出力インピーダンス | 3kΩ | – | |||||||||||
| 推奨入力インピーダンス | 10kΩ以上 | ||||||||||||
| 精 度 | ±0.1%FS(5mH2O以上) ±0.25%FS(4mH2Oまで オプションで±0.1%) |
||||||||||||
| 長期安定性 | ±0.2%FS/年 | ||||||||||||
| 耐 圧 力 | 3bar(1-5mH2O) 3倍(5mH2O以上) | ||||||||||||
| 補償温度範囲 使用温度範囲 |
-5～+50℃ (凍結しないこと) | ||||||||||||
| 温度特性(zero) | 1-5mH2O : <±0.06%FS 5-20mH2O : <±0.03%FS 20mH2O以上 : <±0.015%FS |
||||||||||||
| 温度特性(span) | <±0.015%FS | ||||||||||||
| 防水性 | IP68 | ||||||||||||
| 大 き さ 重量 |
85L×24mmφ 200g(ケーブル除く) |

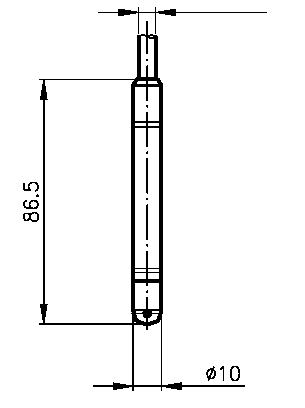

86.5L×10mmφ 200g(ケーブル除く) |
|
||||||||||
| ケーブル長さ | 任意(10,20,30・・・・m) | ||||||||||||
| 結線 | 白:+Vin 黄:GND 茶:+OUT 緑:-OUT |
白:+Vin 黄:GND 茶:+水位out |
白:+Vin 黄:GND |
||||||||||
| オプション 形状図 |
材質:ステンレス/チタン 圧力:ゲージ/絶対圧 水位レンジ:1-250m バラストウェイト(260g) ケーブル材質:PUR/テフロン 形状:閉口タイプ/開口タイプ/ネジタイプ |
||||||||||||
| 出力オプション ブリッジ出力 4-20mA/0-20mA 0-5V/0-10V |
避雷素子付 精度:±0.5/0.25/0.1%FS |
||||||||||||

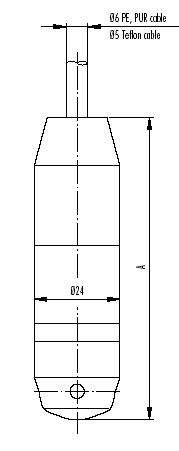

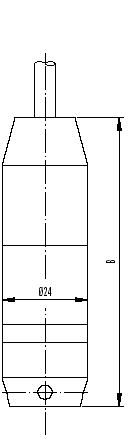

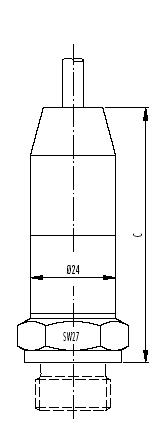

   閉口タイプ 開口タイプ ネジタイプ CSTS-TM/N CSTS-ATM.1ST/N-? |
|||||||||||||
|
|
|||||||||||||
電流計測について
電流信号を出力する変換器には、4線式と2線式があります。
スクロールすることができます
| 4線式 | 2線式 |
 |
 |
| 4線式では、電源2線と信号2線が分かれています | 2線式では、供給電源の消費電流がそのまま電流信号(4～20mAなど)になります。 |
| ※ <注意>端子の並び方、呼び方は機種によって異なります。 | |
