CSTS-ATM/K/N
セラミック水位センサー
▼ドキュメントダウンロード
概要
このセンサーは、高精度の静電容量型圧力式水位センサーです。ダイヤフラムではなく、セラミックの受圧面が直接圧力を検知します。
・内部にオイルは使用していません
・受圧部が頑丈なセラミック製
・
・優れた温度安定性
・受圧部が汚れた場合にブラシなどで清掃可能
・汚れの多い河川での使用
・下水などでの使用
・使用温度範囲が広く、凍結する河川などでの連続使用も可能(保証外)
通常の水位センサーはこちら
仕様
スクロールすることができます
| 特 長 | 電流出力 | ||
| 型 番 | CSTS-ATM/K/N | ||
| 特長 | 電流出力・耐ノイズ | ||
| 材 質 | 本体:ステンレス316L ダイヤフラム:セラミック |
||
| 測定水深 | 10mH2Oレンジのみ | ||
| 電 源 印加電圧 |
9-30VDC | ||
| 出 力 | 4-20mADC (2線式) |
||
| 精 度 | ±0.25%FS | ||
| 長期安定性 | ±0.15%FS/年 | ||
| 耐 圧 力 | 4bar(1mH2O) | ||
| 補償温度範囲 使用温度範囲 |
-5～+50℃ | ||
| 温度特性(span) | ゼロ:<±0.01%FS スパン:<±0.01%FS |
||
| 防水性 | IP68 | ||
| 大 き さ・重量 | 分類 | 大きさ | 重量(ケーブルを除く) |
| 通常品 | 146L×40mmφ | 950g | |
| ケーブル長さ | 任意(10,20,30・・・・m) | ||
| 結線 | 白:+Vin 黄:GND |
||
| 注文方法 | 10mH2O計は(納期 2～2.5ヶ月) それ以外の深さについては10本以上での受付 |
||
| オプション | 圧力:ゲージ/絶対圧 ケーブル材質:PUR/テフロン |
||
| 避雷素子付 | |||

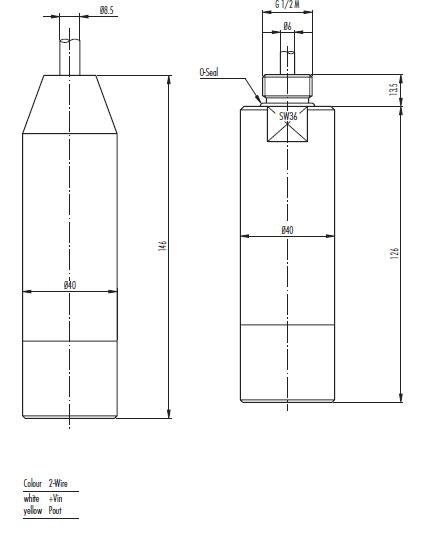

| 形状図 | 標準タイプ PUR cable with G 1/2 Mタイプ | ||
 |
|||
