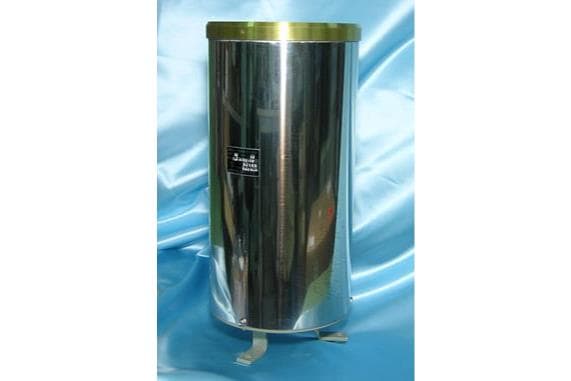

CPK-Rain-3
雨量ロガーパック

雨量計

(気象庁検定も可能)

+

パルスロガー

=

外部ケースにロガーを収納

簡易雨量計

+

パルスロガー

=

外部ケースにロガーを収納

単管取付台

(オプション)

簡易雨量計

防災目的は不向き

タイプ

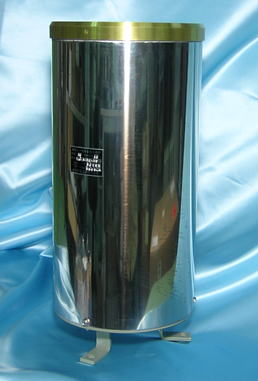

標準雨量計

ヒータ付き雨量計

型式(0.5mm)

CTKF-1

CTKF-1ーUD

型式(1.0mm)

CTKF-2

CTKF-2-UD

計測方法

転倒ます式

口径

200mm

感度

CTKF-1 : 一転倒雨量0.5ミリ(15.7cc)

CTKF-2 : 一転倒雨量1.0ミリ(31.4cc)

受 感 部

転倒ます　

出力

無電圧接点信号(DC50V0.3A)

リードスイッチ(接点時間0.1～0.15秒)

2接点出力

濾水機構

二重濾水機構

測定精度

20mm以下±0.5mm

20mmを超える時±3%

使用環境

5～50℃(凍結しないこと)

-10～50℃(上下ヒータ)

ヒータ

なし

上部:31.25W

下部:50W

サーモスタット

7℃±1.5℃

材質

外筒:304ステンレス

バケット:真鍮鍍金

内部導水筒:ポリカーボネート(PC)

台座:アルミ

寸法

高さ450mm×外径210mm

重量

約3.5kg

約4.5kg

オプション

気象庁検定付き

0.1mm/1転倒

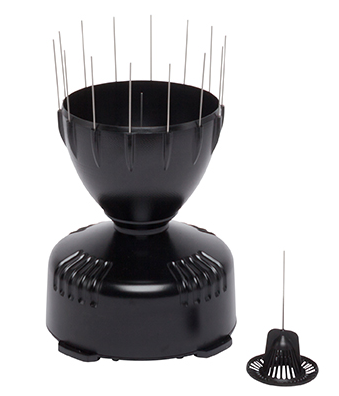

型式

CEM-TBRG

センサータイプ

磁気リードスイッチ付転倒ます

出力

接点

ハウジング材質

耐UV、ABSプラスチック

寸法

底面 約222mmφ×約240mm　(口径約165mmφ)

集雨部面積

214cm2

重量

約 1kg

精度

±4%、±1カウント(毎時0.2mm～50.0mm降雨率時)

分解能

0.2mm

その他

水準器、鳥除け、ゴミ除け網が付属

測定項目

パルス信号 (1ch, 最大表示9999 カウント)

測定範囲

無電圧接点信号 (端子間がショートからオープンに変わったときにカウント)

電圧 (電圧レベルが "Hi" になったときにカウント)

[Hi]: +2V～ +45V [Lo]: 0V ～ +0.5V

フィルタ

機械式接点用: パルス幅20ms 以上, パルス間隔40ms 以上 ( 周波数 25Hz 以下), 電子式接点用: 周波数9999Hz以下

確度

±1 dgt.

記録容量

瞬時値記録: 60,000データ

記録間隔

1～30 秒, 1～ 60 分, 1日, 16 設定

記録モード

瞬時値記録: 記録間隔ごとのパルス積算値を記録

※統計値記録機能:なし

記録方法

ワンタイム: メモリフル時記録停止

エンドレス: メモリフル時古いデータから削除して上書き保存

本体キー操作または予約時刻で開始

本体キー操作または予約時刻で停止, またはメモリフル時自動停止 (ワンタイム記録にて)

その他機能

常に1回前の記録データをバックアップ, 電池消耗時も記録データ/ 設定条件をバックアップ, 電池交換時に記録動作と時計を約30 秒間保持

使用環境

温度　0～+50℃　/　湿度　～80%　/高度2000mまで

防水性

IP54 (防滴構造)

インタフェース

通信アダプタまたはデータコレクタと赤外線通信

電源

単3形アルカリ乾電池 (LR6) × 1, 電池寿命: 約6か月 (記録間隔10 秒以上, 平均5 パルス/ 秒以下, 画面省電力なし, 20℃環境にて)

寸法・質量

79W × 57H × 28Dmm, 105g

付属品

接続ケーブルLR9802 ×1, スタンド ×1, 単3形アルカリ乾電池 (LR6) ×1, 取扱説明書 ×1, 操作ガイド ×1

オプション
(標準付属品)

セット付属品

雨量計(CTKF-1) または 簡易雨量計(CEM-TBRG)、パルスロガー(CUZ-5061)

※ケーブル約1m
収納ケース　インシュロック付
取扱説明書
