CPK-WaterL-2

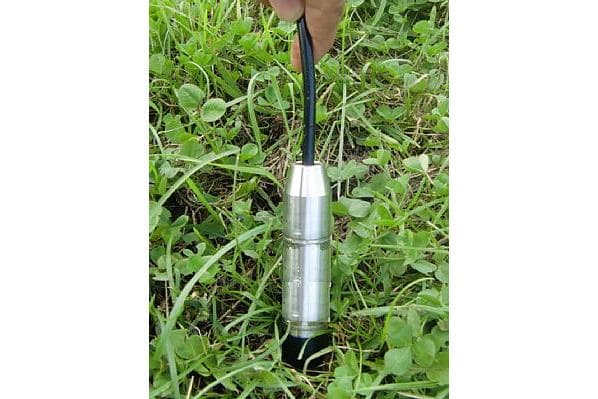

簡易水位計テレメパック
▼ドキュメントダウンロード
 |  | + |  | = | 水位・雨量監視状況 |
特徴
・低コストで、水位(雨量)テレメータ(遠隔監視)が可能になります。
・水位計(水深10m) 、ケーブル(20m)、データロガー、電源がセットになっており、購入後即、現地で使用開始できます。
・信頼性、拡張性の高いデータロガーでの計測
・内部メモリーに記録 (CSV)
・データはHPで監視または、クラウドよりダウンロード可能
・設置用は別途
・警報値に達するとメール発報が可能です(オプション)
・雨量、気温・湿度など追加可能(オプション)
注意) 南向きで、1日の日照時間が冬でも3時間以上ある場所に設置して下さい
ボックス前面にソーラーパネルがついているので、
設置の手間がありません。
(写真はボックス取付例です)

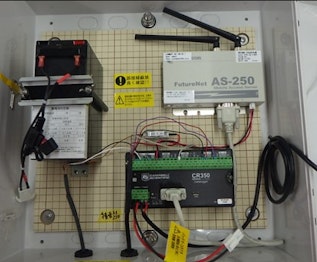

C-CR350と鉛電池のみとシンプルな構造
概要
・測定データは内部メモリーに記録されます。計測では、ソーラーを主電源として長期間記録・通信が行えます
・電池電圧を記録できますので、電源電圧モニターが行えます。
・小型ソーラパネルに充電回路を内蔵していますので、内部はシンプル。電池交換の手間がありません。
・通信は、LTE回線、2.4GHz無線通信などに対応
NETIS製品連携(登録QS-200032-A)
株式会社パトライトへのNIES製品連携詳細は、こちら
「建設現場等の緊急警報補完システム」として、
・作業停止や避難を要する警報や注意喚起を無線システムで補完
・警報機器やセンサー信号を無線機器で幅広い現場でも隅々まで報知
弊社製品を利用してのシステム紹介ページです。
仕様
水位計センサー部 | 型 式 | |
特 長 | 電流出力・耐ノイズ | |
材 質 | ステンレス316L | |
測定水深 | 10m | |
電 源 | 9-33VDC | |
出 力 | 4-20mADC/0-10mH2O (2線式) | |
精 度 | ±0.1%FS | |
長期安定性 | ±0.2%FS/年 | |
耐 圧 力 | 3bar(1-5mH2O) 3倍(5mH2O以上) | |
補償温度範囲 | -5～+50℃ (凍結しないこと) | |
温度特性(zero) | 1-5mH2O : <±0.06%FS | |
温度特性(span) | <±0.015%FS | |
防水性 | IP68 | |
大 き さ | 108L×24mmφ | |
ケーブル長さ | 20m | |
結線 | 白:+Vin |
ロガー部 | ロガー型式 | |||
測定分解能 | 24bitA/D | |||
測定、保存間隔 | サンプリング | 10分 | ||
保存 | 標準10分 | |||
設定 | 時計、インターバルなどの設定はPCにて行う | |||
ソーラーパネル | 12V系5-10W | |||
電 源 | 7Ah鉛蓄電池 | |||
データの記録内容 | CSVテキストファイル(カンマ区切り) | |||
年/月/日 時:分:秒 RecNo.、データ 、内部温度、電圧 | ||||
入力ch数 | アナログ DIFF 2ch / SE 4ch、電流2ch SW Pulse 3ch, SDI 1ch DIO:C1,C2 | |||
内部メモリー | DATAメモリー(フラッシュ) 50MB flash | |||
記録期間 | それぞれの仕様書をご覧下さい | |||
動作環境 | -40～+70℃ | |||
ケーブル接続 | 端子台 | |||
大きさ | 200W×300H×140Dmm | |||
データ回収 | PC Win 10/11 上で動作のPC400ソフトなど | |||
セット付属品 | 水位計(CWG-H10-C20) | |
通信オプション  | ||
オプション  | ケーブル延長 | |

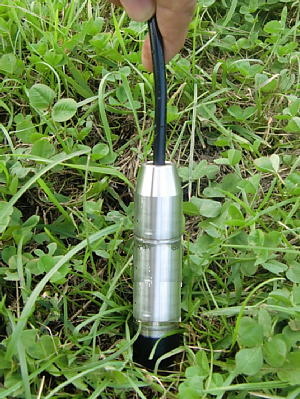

水位センサー形状 |  | |
 | だく度、水位 設置例 | |
