CPK-Turb
濁度ロガーパック
▼ドキュメントダウンロード
概要
・濁度の測定データは内部メモリーに記録されます。計測では、ソーラーを主電源として長期間記録が行えます。データの回収はノートPCで行います。
・電池電圧を記録できますので、電源電圧モニターが行えます。
・小型ソーラパネルに充電回路を内蔵していますので、内部はシンプル。電池交換の手間がありません。
・通信は、携帯電話、2.4GHz無線通信などに対応
特徴
・濁度計、ケーブル(10m)、データロガー、電源がセットになっており、購入後、即、現地で使用開始できます。
・レンジにより、3種類のセンサーがあります。
・内部メモリーに記録(CSV)
・PCによるデータ回収(ソフトは付属)
・水位・気温・湿度など追加可能(オプション)
・通信装置を加えてテレメータ化することも可能

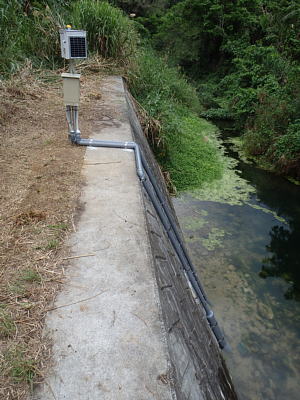

ボックス前面にソーラーパネルが
ついているので、設置の手間がありません。
(写真はボックス取付例です)

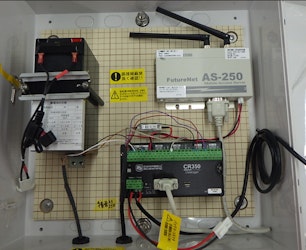

内部は、C-CR350と鉛電池のみ
(通信機はオプション)
仕様
濁度計 | 型 式 | |||
電源 | DC12V±10% | |||
消費電流 | 通常時:30mA以下、洗浄時:240mA以下(アナログ信号出力を除く。) | |||
出力 | アナログ(4-20mA)信号出力:抵抗負荷300Ω以下 | |||
入力 | 校正信号入力 | |||
洗浄装置 | 両面ふき取り式スイングワイパー洗浄装置 | |||
使用温度範囲 | 0～40℃(凍結しないこと) | |||
主要材質 | SUS316L サファイアガラス EPDM POM | |||
寸法 | φ32×163mm(横吊り下げアタッチメントを除く) | |||
質量 | 約930g(横吊り下げアタッチメントを除く) | |||
保護構造 | IP68 水深2m以内(水中型) | |||
検出器ケーブル長 | 10m | |||
オプション | 表示器(COP-TC-100H) | |||
ロガー部 | ロガー型式 | |||
測定分解能 | 24bitA/D | |||
測定、保存間隔(変更可能)
| サンプリング | 3秒～10分 | ||
保存 | 基本10分 | |||
設定 | 時計、インターバルなどの設定はPCにて行う | |||
ソーラーパネル | 12V系5-10W | |||
電 源 | 7Ah鉛蓄電池 | |||
データの記録内容 | CSVテキストファイル(カンマ区切り) | |||
年/月/日 時:分:秒 RecNo.、データ 、内部温度、電圧 | ||||
入力ch数 | アナログ DIFF 2ch / SE 4ch、電流2ch | |||
内部メモリー | DATAメモリー(フラッシュ) 50MB flash | |||
記録期間 | それぞれの仕様書をご覧下さい | |||
動作環境 | -40～+70℃ | |||
ケーブル接続 | 端子台 | |||
大きさ | 200W×300H×140Dmm | |||
データ回収 | PC Win 10/11 上で動作のPC400ソフトなど | |||
セット付属品 | 濁度計(COP-TC-100/500/3000)選択 | |||
通信オプション   | ||||

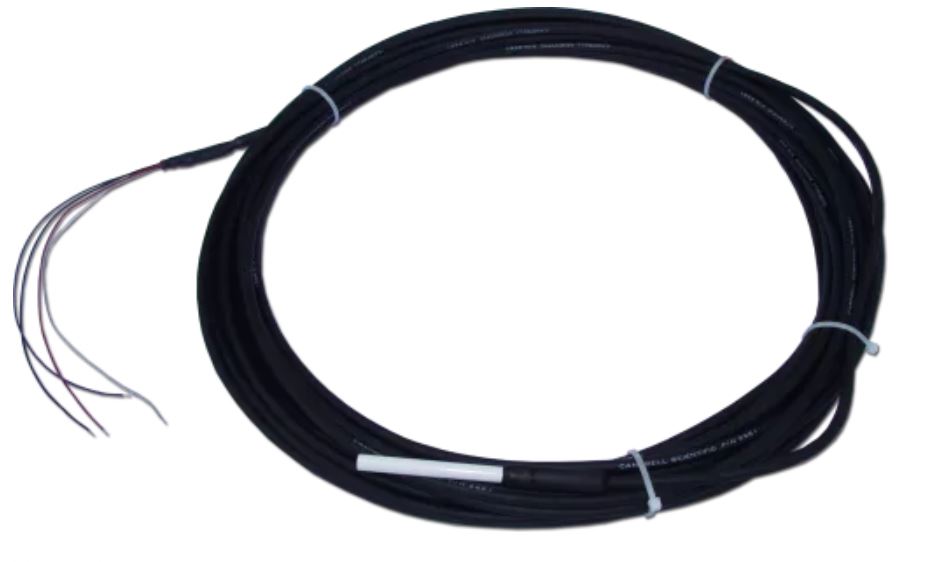

 | ケーブル延長 | |||

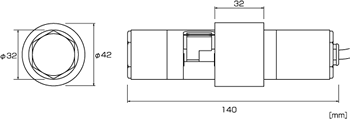

濁度センサー形状 |  | |||
 | 濁度、水位 設置例 | |||
