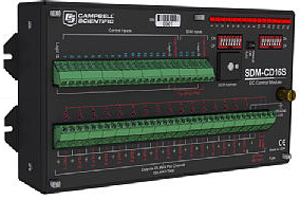

C-SDM-CD16S
16ch SSR電源切替器

▼ドキュメントダウンロード

概要

プログラム可能な16chのDC電源on/offコントローラーです。

マニュアルのトグルスイッチ-LED付SSRコントロール電源と、供給電源は別にすることが可能です。
SDM以外に、1-16chのCONTROL INPUTSに5Vを入力することにより、SSRをコントロールすることも可能です。

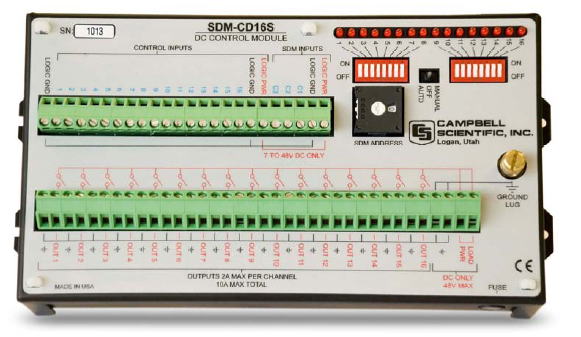

旧Ver

電源コントロールの結線

型式	C-SDM-CD16S
I/F	SDM
電源	7 to 48 VDC
リレータイプ	SSR
消費電流 (12VDC)	15 mA 停止時 2.5 mA 動作時 LED点灯(manual or auto)
SDM最大ケーブル長	6m以内
トグルスイッチ	手動/自動 (ディップスイッチ)
動作時間	ON 8μs/ OFF 200μs
負荷電源	<48VDC
接点容量	2A/1ch 　10A/合計　ヒューズ付
動作環境	-40～+70℃
