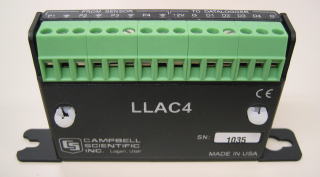

C-LLAC4
4chAC周波数パルス変換器

Low level AC 拡張モジュール

LLAC4は、AC周波数方式の風速計(CYG-5103やCYG-3002など)から出力される正弦波を方形波に変え、信号をデータロガーのコントロールポートで受けるためのモジュールです。

AC周波数方式の風速計は、データロガーのパルスポート(Low Level AC)が2ch(C-CR1000Xの場合:C-C300は1ch、C-CR6は6ch)しか無いために、1台のロガーに対して2台のセンサーしか接続できませんでしたが、このモジュールを用いることによって、さらに4つのセンサーを追加接続することが可能になります。

• 1chにつき1つのポートを消費します。
• C-CR10XのCポートパルス入力は40Hzまでなので、CYG-5103の場合、4m/sに相当し、現実的ではありません。CR-10XでのAC周波数入力拡張には、C-SDM-INT8をご使用ください

仕様
