C-TEMP120

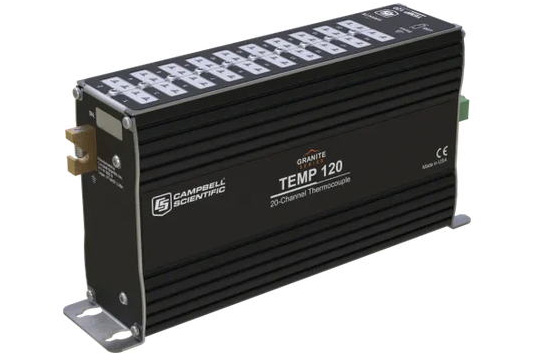

20ch熱電対入力モジュール(C-TEMP120)

概要

20ch 熱電対入力モジュール、コネクタ式 C-TEMP120はデータロガーC-CR1000X , CR6 と接続して、アナログ入力を20ch拡張するモジュールです。
C-TEMP120とデータロガー間は、デジタルのCPIインターフェースにより接続し、1台のロガーに120台までのモジュールが接続可能です。
24bitのA/D変換と、ノイズ低減フィルターを装備、さらに、センサー印加用の電圧、電流出力チャンネルも備えていて、様々なアナログ計測に対応します。

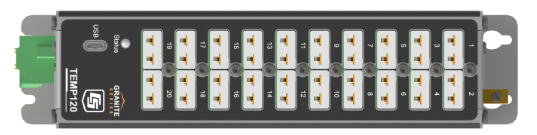

左右コネクタ類

特徴

• 熱電対専用の20ch計測モジュール
• 最大10Hzの計測
• 24bitのA/D変換、ノイズ低減機能搭載
• 1つのデータロガーに120台まで拡張可能
• 端子台はミニチュア熱電対コネクタ方式

参考

リレー式チャンネル切替器:C-AM16/32
熱電対25chチャンネル切替器:C-AM25T

仕様

型式		C-TEMP120
測定対象		熱電対
対象熱電対タイプ		B, E, J, K, N, R, S, T
熱電対接続/端子台		ミニチュアコネクタ/銅銅コネクタ
入力チャンネル数		20
最大サンプルレート(全ch)	フィルターOff	10Hz
	フィルターON	1Hz
印加電圧 チャンネル数	プログラム可能な電圧または電流EXC出力	2ch
		電圧±5V(50mA) 電流±2.5mA(±5V)
精度	-40～+70℃ (標準)	±1℃( 定常状態), ±3℃(温度変動が大きい環境-40～+80℃  )
	-55～+85℃ (XD)
分解能		0.015℃
最大入力電圧		±10VDC
入力限界		0.25 to 3.0VDC
ノイズフィルター		>80dB @ 50/60Hz
A/D		24bit
インターフェース		CPI USB2.0(Device Config 設定時にPC用)
CDM機器	接続可能台数	120台
	最長ケーブル長	853m　(デイジーチェーン+終端抵抗接続、CPI Network Capacity 50kbps時設定時)
動作温度		-40～+70℃(標準) -55～+85℃(広温度)
電源		9.6～32Vdc(通常12Vdc)
消費電流	待機時	>5mA
	計測時	>30mA
寸法		W215×H108×D51mm 突起部除く
重量		0.9kg
直接接続できるロガー		C-CR6/1000X
上面Status LED 表示		緑点滅 スキャン毎に点滅 ロガーに同期 オレンジ点滅 データロガーにconfigされていない 赤1点滅 configされているが、同期信号がない 赤2点滅 scanのタイムアウト検出 赤点灯 エラー(異常)
側面 電源とCPI I/F(RJ45)		CPI　通信LED表示 緑点滅 正常　フレーム同期 オレンジ点滅 正常　CPI　動作 オレンジ点灯 CPI bus 異常
