C-VOLT108/116

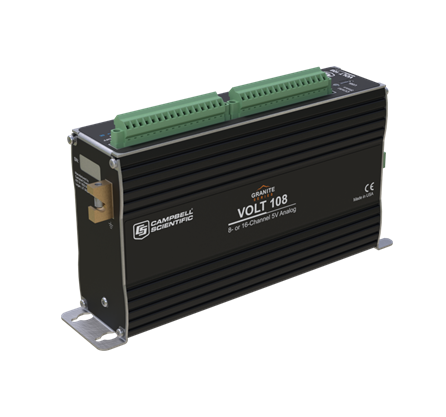

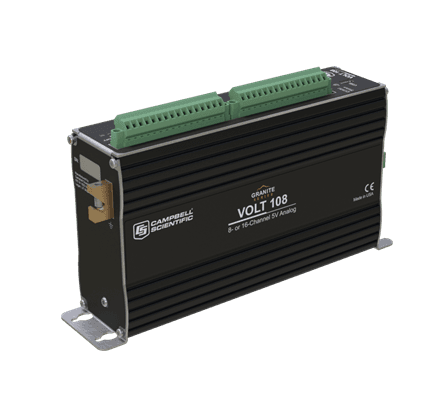

VOLT 8/16chアナログ入力モジュール

概要

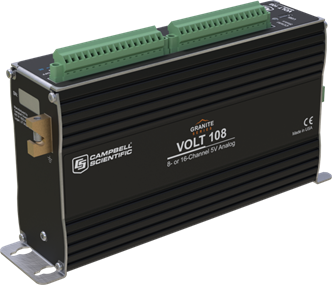

C-VOLT108 DIFF 8ch

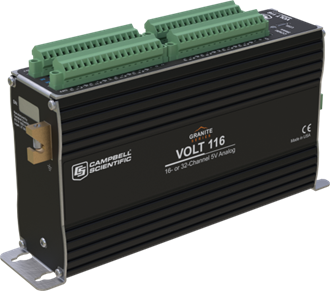

C-VOLT116 DIFF 16ch

クリックで拡大図

閉じる

8ch/16ch アナログ入力モジュール C-VOLT108/116はデータロガーC-CR1000X , CR6と接続して、アナログ入力を8/16ch拡張するモジュールです。 C-VOLT108/116とデータロガー間は、デジタルのCPIインターフェースにより接続し、1台のロガーに120台までのモジュールが接続可能です。
24bitのA/D変換と、ノイズ低減フィルターを装備、さらに、センサー印加用の電圧、電流出力チャンネルも備えていて、様々なアナログ計測に対応します。

特徴

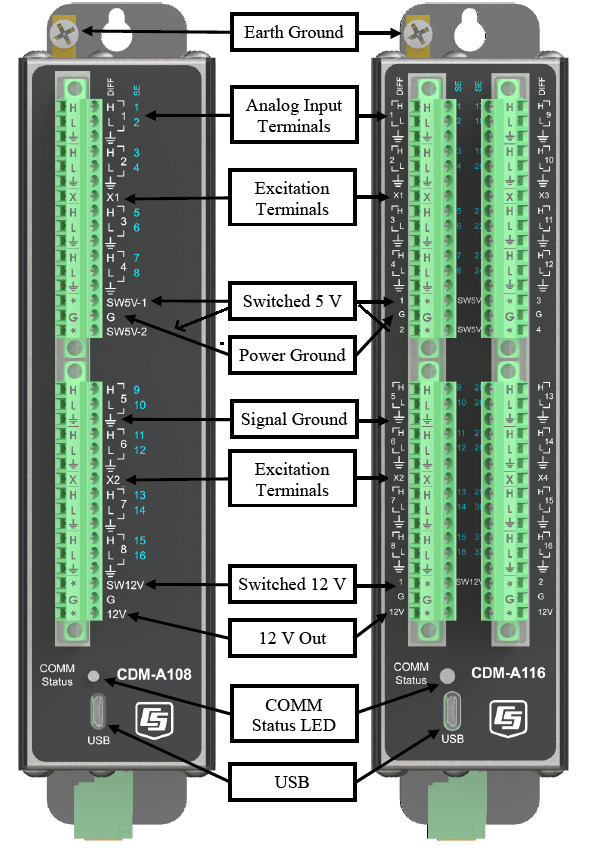

• 電圧、抵抗、4線、6線ブリッジ、熱電対などのアナログ計測
• データロガーとは独立に高速同時計測が可能(サンプル結果をCPI通信によりロガーに転送)
• 3kHz以上の高速計測にも対応
• 24bitのA/D変換、ノイズ低減機能搭載
• 1つのデータロガーに120台まで拡張可能
• 端子台は差込式。結線確認後に取付。誤配線防止
• 4冷接点補償機能付きで熱電対の計測にも対応
• ブリッジ、抵抗測定用に印加電圧電流ch有り
• センサー電源用に、SW12V、SW5Vあり

参考

リレー式チャンネル切替器:C-AM16/32
熱電対25chチャンネル切替器:C-AM25T
パルス入力:C-SDM-INT8或いはC-SDM-SW8A

仕様

型式		C-VOLT108	C-VOLT116
測定対象		電圧、抵抗、ブリッジ、熱電対
アナログ入力チャンネル数	差動(Diff)	8	16
	シングルエンド	16	32
アナログ入力レンジ		±5000,±1000,±200mVの24bit ADC
最大サンプルレート(全ch)		3.0kHz
最大サンプルレート(Burst)		30kHz
印加電圧 チャンネル数	プログラム可能な電圧または電流EXC出力	2ch	4ch
		電圧±5V(50mA) 電流±2.5mA(±5V)
センサー電源チャンネル数	SW5V	2	4
	SW12V(200mA)	1	2
	12V(200mA)	1	1
精度		±(0.04% of reading + offset) 0～40℃ ±(0.06% of reading + offset) -40～+70℃ ±(0.08% of reading + offset) -55～+85℃
パネル温度(冷接点温度)測定点		4点
冷接点確度		±0.1℃(0～40℃)　±0.3(-25～50℃)　±0.8(-55～85℃)
インターフェース		CPI USB2.0(Device Config 設定時にPC用)
CDM機器 接続可能台数		120台
CDM機器 最長ケーブル長		853m　(デイジーチェーン+終端抵抗接続、CPI Network Capacity 50kbps時設定時)
動作温度		-40～+70℃(標準) -55～+85℃(広温度)
電源		9.6～32Vdc(通常12Vdc)
消費電流	待機時	<1mA
	計測時	2mA(1Hz計測時)、20mA(4Hz計測時) ただし、Single-End 1チャンネル、first notch 30kHz設定時
寸法		W20.3×H12.7×D5.1cm 突起部除く
重量		0.8kg	0.9kg
直接接続できるロガー		C-CR6/1000X

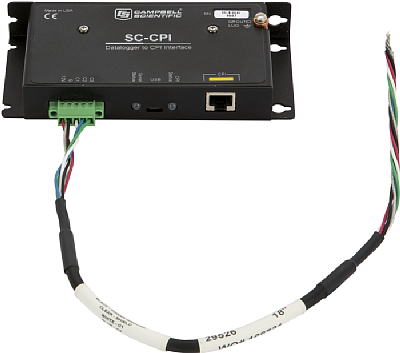

SC-CPIインターフェースを用いて接続できるロガー		C-CR800/850/1000/3000
上面LED 表示		緑点滅 スキャン毎に点滅 ロガーに同期 オレンジ点滅 データロガーにconfigされていない 赤1点滅 configされているが、同期信号がない 赤2点滅 scanのタイムアウト検出 赤点灯 エラー(異常)
側面 電源とCPI I/F(RJ45)		CPI　通信LED表示 緑点滅 正常　フレーム同期 オレンジ点滅 正常　CPI　動作 オレンジ点灯 CPI bus 異常

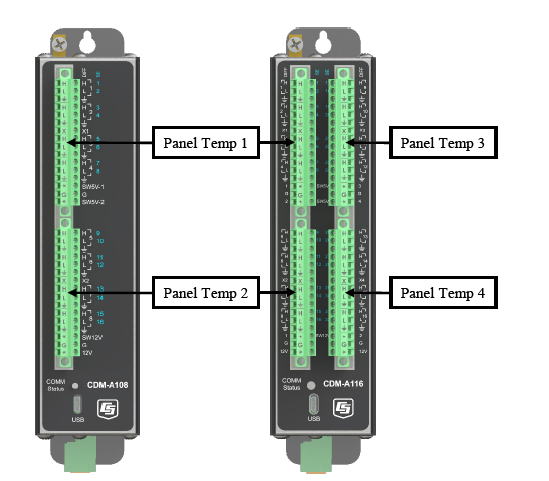

パネル温度 (冷接点温度)測定点

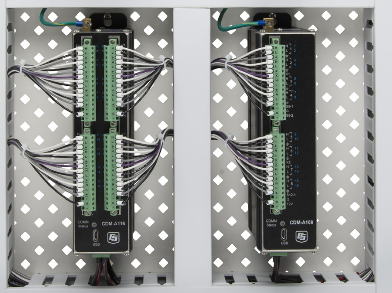

接続例
周辺機器 こちら
